ĐỘNG CƠ THÙNG 135 SCREAMIN' EAGLE MILWAUKEE-EIGHT
941004462024-01-23
THÔNG TIN CHUNG
Bảng 1. Thông tin chung
Bộ sản phẩm | Dụng cụ khuyến nghị | Trình độ tay nghề(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Kính bảo hộ, cần siết lực, Kỹ thuật viên kỹ thuật số II (DT II) , Công cụ đặc biệt H-D |  |
(1) Bắt buộc lắp đặt tại đại lý và DTII
CÁC CHI TIẾT TRONG BỘ SẢN PHẨM
Hình 1. Động cơ Thùng 135 Screamin Eagle Milwaukee Eight
Bảng 2. Động cơ Thùng 135 Screamin Eagle Milwaukee Eight
 | Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe. | ||||
|---|---|---|---|---|---|
Mặt hàng | Số lượng | Mô tả | Số bộ phận | Lưu ý | |
 | 1 | 1 | Cụm động cơ | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Bộ kim phun lưu lượng cao Screamin Eagle | 27400067 | |
| 3 | 1 | Bộ thân bướm ga 68 mm Screamin' Eagle | 27300194 | |
| 4 | 1 | Ống góp Nạp 68mm CNC Ported | 27300217 | |
Hình 2. Đầu Xi lanh Screamin Eagle Milwaukee Eight 131
Bảng 3. Đầu Xi lanh Screamin Eagle Milwaukee Eight 135
| Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe. | ||||
|---|---|---|---|---|---|
Mặt hàng | Số lượng | Mô tả | Số bộ phận | Lưu ý | |
| 1 | 2 | Tự động giảm áp | 18400073B | |
| 2 | 8 | Đai ốc mặt bích | 10200303 | |
| 3 | 16 | Tấm khóa, Xu páp | Không bán rời | |
| 4 | 8 | Vòng đệm, Van lò xo | Không bán rời | |
| 5 | 8 | Xu páp lò xo | Không bán rời | |
| 6 | 8 | Gioăng, xu páp | Không bán rời | |
| 7 | 1 | Cụm đầu xi lanh, phía sau, đá granit đen | 16501088 | |
| 1 | Cụm đầu xi lanh, phía trước, đá Granite đen | 16501086 | ||
| 1 | Cụm đầu xi lanh, phía sau, màu đen | 16501087 | ||
| 1 | Cụm đầu xi lanh, phía trước, màu đen | 16501085 | ||
| 8 | 2 | Van xả, 34 mm | 18000057 | |
| 9 | 2 | Xu páp nạp, 42 mm | 18000056 | |
| 10 | 4 | Vít, đầu tròn, MÔ MEN XOẮN | 68120-00 | |
| 11 | 2 | Huy hiệu, 135 | 14102009 | |
| 12 | 4 | Đinh tán, ống xả | 10900015A | |
Các bộ phận được đề cập nhưng không có trong bộ sản phẩm | |||||
| A | Bộ lò xo xu páp, Screamin's Eagle | 18100080 | ||
Hình 3. Pít-tông Screamin' Eagle Milwaukee Eight 135
Bảng 4. Pít-tông Screamin' Eagle Milwaukee Eight 135
| Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe. | ||||
|---|---|---|---|---|---|
Mặt hàng | Số lượng | Mô tả | Số bộ phận | Lưu ý | |
| 1 | 1 | Bộ piston, phía trước và phía sau (Bao gồm các chi tiết 2-4) | 21900164A | |
| 2 | 2 | Bộ vòng pít-tông, tiêu chuẩn | 22000126 | |
| 3 | 4 | Vòng khóa, chốt pít-tông | 22097-99 | |
| 4 | 2 | Chốt pít-tông | 22310-10 | |
Hình 4. Xi lanh Screamin 'Eagle Milwaukee-Eight 135
Bảng 5. Xi lanh Screamin 'Eagle Milwaukee-Eight 135
| Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe. | ||||
|---|---|---|---|---|---|
Mặt hàng | Số lượng | Mô tả | Số bộ phận | Lưu ý | |
| 1 | 2 | Bộ Xi lanh Screamin Eagle, 4.310 in., xi lanh trước và sau, đá granite đen (Bao gồm các chi tiết 2-4) | 16800404 | |
| 2 | Bộ Xi lanh Screamin Eagle, 4.310 in., xi lanh trước và sau, màu đen (Bao gồm các chi tiết 2-4) | 16800407 | ||
| 2 | 4 | Chốt, vòng | 16589-99A | |
| 3 | 2 | Gioăng, bệ xi lanh | 16500332A | |
| 4 | 2 | Gioăng, bệ xi lanh | 16500657A | |

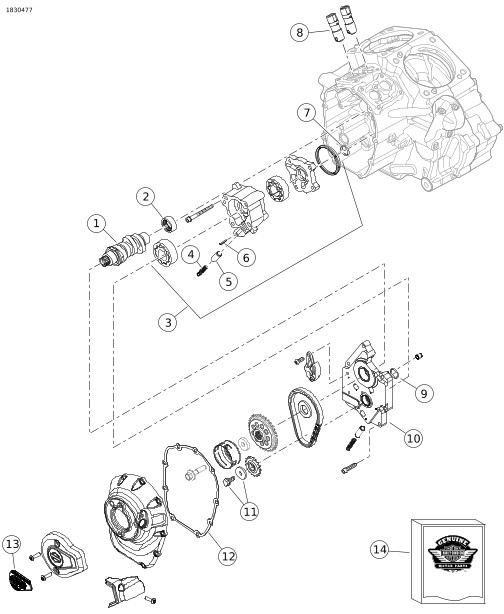

Hình 5. Linh kiện ngực trục cam Screamin 'Eagle Milwaukee-Eight 135
Bảng 6. Linh kiện ngực trục cam Screamin 'Eagle Milwaukee-Eight 135
| Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe. | ||||
|---|---|---|---|---|---|
Mặt hàng | Số lượng | Mô tả | Số bộ phận | Lưu ý | |
| 1 | 1 | Bộ trục cam, SE8-550 | 25400432 | |
| 2 | 1 | Kim vòng bi bộ, trục cam | 24018-10 | |
| 3 | 1 | Cụm bơm dầu | 92400278 | |
| 4 | 1 | Lò xo, van xả áp | 26210-99 | |
| 5 | 1 | Van xả áp, dầu bơm đi vòng | 26400-82B | |
| 6 | 1 | Chốt cuộn | 601 | |
| 7 | 1 | Gioăng chữ O | 11293 | |
| 8 | 4 | Cam nâng thủy lực | 18572-13 | |
| 9 | 1 | Gioăng chữ O | 11900103 | |
| 10 | 1 | Cụm tấm trục cam | 25400419 | |
| 11 | 1 | Bộ kẹp giữ | 25566-06 | |
| 12 | 1 | Gioăng, nắp trục cam | 25700370 | |
| 13 | 1 | Huy hiệu, 135, Stage IV | 14102009 | |
| 14 | 1 | Bộ đệm lót | 25700731 | |
THƯỜNG
Mẫu xe
Để biết phụ tùng phù hợp với mẫu xe nào, vui lòng xem Phụ tùng và phụ kiện (P&A) Catalog Bán lẻ hoặc mục Phụ tùng và Phụ kiện trên www.harley-davidson.com
Kiểm tra xem tờ hướng dẫn có phải là phiên bản mới nhất không. Nó có sẵn tại: h-d.com/isheets
Liên hệ Trung tâm Hỗ trợ Khách hàng Harley-Davidson theo số điện thoại 1-800-258-2464 (chỉ Hoa Kỳ) hoặc 1-414-343-4056.
Yêu cầu lắp đặt
CẢNH BÁOSự an toàn của người lái và người ngồi sau phụ thuộc vào việc lắp đặt chính xác bộ chi tiết này. Sử dụng các quy trình thích hợp trong hướng dẫn bảo dưỡng. Nếu bạn không đủ khả năng làm theo quy trình hoặc không có đúng dụng cụ, hãy nhờ đại lý của Harley-Davidson thực hiện việc lắp đặt. Việc lắp sai bộ chi tiết này có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. (00333b)
LƯU Ý
Tờ hướng dẫn này có tham chiếu đến thông tin hướng dẫn bảo dưỡng. Quá trình lắp đặt này đòi hỏi phải có sách hướng dẫn bảo dưỡng của mẫu mô-tô thuộc năm này và có sẵn từ:
- Đại lý Harley-Davidson.
- Cổng thông tin dịch vụ H-D, truy cập theo đăng ký có sẵn với hầu hết các mẫu xe từ 2001 trở về sau. Để biết thêm thông tin, hãy xem mục Câu hỏi thường gặp về đăng ký .
- Bộ sản phẩm yêu cầu hiệu chỉnh lại Mô đun điều khiển điện tử (ECM) . Liên hệ Đại lý Harley-Davidson.
- Mua riêng Đầu ống xả (Mã phụ tùng 65600177) có thể được yêu cầu để duy trì sự tuân thủ. Hãy đến đại lý Harley-Davidson.
- Hỗ trợ 10-tấm và trượt ly hợp được sử dụng trong các xe Milwaukee-eight có đủ năng lực để hỗ trợ bộ này cho hầu hết các ứng dụng. Chỉ lắp đặt các lò xo công suất cao nếu xảy ra trượt ly hợp. Lò xo công suất cao hơn sẽ làm tăng nỗ lực đòn bẩy ly hợp.
Các tài liệu này đều có tại đại lý Harley-Davidson ở địa phương.
CHUẨN BỊ
| 1. | Dựng xe vuông góc. Xem sách hướng dẫn bảo dưỡng. | |
| 2. | Tắt hệ thống báo động. Xem sách hướng dẫn bảo dưỡng. | |
| 3. | Tháo yên. Xem sách hướng dẫn bảo dưỡng. | |
| 4. | Tháo cầu chì chính. Xem sách hướng dẫn bảo dưỡng. | |
| 5. | Tháo bình xăng. Xem sách hướng dẫn bảo dưỡng. | |
| 6. | Đầu xi lanh làm mát bằng chất lỏng trang bị bộ tản nhiệt vị trí trung tâm Bộ tản nhiệt: Tháo hệ thống nước làm mát. Xem sách hướng dẫn bảo dưỡng. |
THÁO
| 1. | Tháo động cơ khỏi khung xe. Tham khảo phần ĐỘNG CƠ trong Hướng dẫn Bảo dưỡng. |
LẮP ĐẶT
| 1. | Trước khi lắp đặt động cơ, hãy đảm bảo không có mảnh vụn hoặc ô nhiễm trong hệ thống dầu. Để chảo dầu tuôn ra bởi một đại lý Harley-Davidson hoặc kỹ thuật viên đủ điều kiện. Nếu động cơ bị tháo bị hư hỏng bên trong, hãy thay thế chảo dầu. | |
| 2. | Tháo nắp rãnh dầu hoặc phích cắm tại động cơ để giao diện truyền động. | |
| 3. | Lắp động cơ vào khung gầm. Tham khảo phần ĐỘNG CƠ trong Hướng dẫn Bảo dưỡng. | |
| 4. | Lắp đặt thân bướm ga và kim phun dòng chảy cao theo hướng dẫn trong bộ này. |
HOÀN THÀNH
LƯU Ý
Để biết quy trình xả chất làm mát mới nhất và các công cụ cần thiết, hãy tham khảo phiên bản điện tử của hướng dẫn bảo dưỡng trong Tham khảo: https://serviceinfo.harley-davidson.com.
Hướng dẫn bảo dưỡng CVO 2023 được in ban đầu cho Street Glide (FLHXSE) và Road Glide (FLTRXSE) có thể không có thông tin hiện tại.
| 1. | Đầu xi lanh làm mát bằng chất lỏng trang bị bộ tản nhiệt vị trí trung tâm Bộ tản nhiệt: Hệ thống nước làm mát bảo dưỡng. Xem sách hướng dẫn bảo dưỡng. | |
| 2. | Lắp bình xăng. Xem sách hướng dẫn bảo dưỡng. | |
| 3. | Lắp cầu chì chính. Xem sách hướng dẫn bảo dưỡng. | |
| 4. | Lắp yên xe. Sau khi lắp, kéo yên xe lên để đảm bảo yên đã được lắp chắc chắn. Xem sách hướng dẫn bảo dưỡng. | |
| 5. | Hiệu chỉnh lại ECM cho đúng với cấu hình này. Xem phần đại lý để biết chi tiết. | |
| 6. | Vận hành xe cho đến khi động cơ ở nhiệt độ hoạt động bình thường. Làm lại vài lần để xác nhận động cơ hoạt động tốt. |
VẬN HÀNH
Xem hướng dẫn sử dụng để biết QUY TẮC CHẠY RỐT ĐA.
BẢO TRÌ
| 1. | Tham khảo LỊCH BẢO DƯỠNG trong hướng dẫn sử dụng dịch vụ xe hoặc sổ tay chủ sở hữu. | |
| 2. | Tham khảo phần ĐỘNG CƠ trong hướng dẫn sử dụng dịch vụ để biết các quy trình dịch vụ thích hợp. |
THÔNG SỐ KỸ THUẬT ĐỘNG CƠ 135
LƯU Ý
Các phần sau đây cung cấp thông tin duy nhất không có sẵn trong phần ĐỘNG CƠ của hướng dẫn sử dụng dịch vụ cho động cơ Milwaukee-Eight.
Bảng 7. Động cơ: Screamin' Eagle Milwaukee Eight 135
Mặt hàng | Thông số | |
|---|---|---|
Tỷ số nén | 11.7:1 | |
Đường kính pít-tông | 4,310 inch | 109,5 mm |
Hành trình pít-tông | 4.625 in | 117.5 mm |
Dung tích xi lanh | 135 inch khối | 2212 cc |
Hệ thống bôi trơn | Tăng áp, các te khô với bộ làm mát dầu | |
DUNG SAI SẢN XUẤT
Tham khảo các thông số kỹ thuật động cơ trong hướng dẫn sử dụng dịch vụ để biết thêm bất kỳ đặc điểm kỹ thuật nào không được hiển thị trong các bảng sau.
Bảng 8. Thông số kỹ thuật Lò xo Xu páp
CHI TIẾT | ÁP SUẤT | KÍCH THƯỚC |
|---|---|---|
Chiều cao 1 | 100 lbs (45 kg) | 1,470 inch (37,4 mm) |
Chiều cao | 262 lbs (119 kg) | 0,97 inch (24,6 mm) |
Độ dài tự do | n/a | 1,779 inch (45,2 mm) |
Bảng 9. Pít-tông
Pít-tông: | Khoảng sáng gầm xe (inch) |
|---|---|
Khe hở giữa pít-tông và xi lanh (Lỏng) | 0.0045 |
Vừa với chốt pít-tông (Lỏng) | 0.0002-0.0005 |
Khe hở vòng đệm trên Khe hở vòng đệm thứ 2 Khe hở rãnh vòng cản dầu | 0,015-0,025 0,015-0,025 0.015± .0.009 |
Độ hở cạnh của vòng đệm trên Độ hở cạnh của vòng đệm thứ 2 Độ hở cạnh của vòng cản dầu | 0.0017-0.0027 0.0009-0.0029 0,0004-0,0059 |
Bảng 10. Thông số kỹ thuật trục cam-SE8-550
Nạp | Thông số |
|---|---|
Mở | F-9.4° B; R-6.4° B |
Đóng | F-41,4° A; R-40 ° A |
Thời hạn | F-230.8°; R-226.8° |
Độ nâng xu páp tối đa | I -552 in. |
Van Nâng @ TDC | F-.116 in.; R-.102 in. |
Hệ thống xả | Thông số |
Mở | F-69.4° BBDC: R-68.4°BBDC |
Đóng | F-5.8° A; R-2.8° A |
Thời hạn | F-255.2°; R-251.2° |
Độ nâng xu páp tối đa | 0.551 in. |
Van Nâng @ TDC | F-0.102 in.; R-0.091 in. |
Cam Timing @ 0,050 inch Cơ cấu ống trong Độ trục khuỷu | |
GIỚI HẠN MÒN BẢO DƯỠNG
LƯU Ý
Tham khảo các thông số kỹ thuật động cơ trong hướng dẫn sử dụng dịch vụ để biết thêm bất kỳ đặc điểm kỹ thuật nào không được hiển thị trong các bảng sau.
Sử dụng giới hạn độ mòn như hướng dẫn để thay thế bộ phận.
Bảng 11. Pít-tông
Khe hở giữa pít-tông và xi lanh (Lỏng) | Giới hạn độ mòn (inch) |
|---|---|
Vừa với xi-lanh (lỏng) | 0.0045 |
Vừa với chốt pít-tông (lỏng) | 0.0010 |
Khe hở vòng đệm trên Khe hở vòng đệm thứ 2 Khe hở rãnh vòng cản dầu | 0.030 0.034 0.038 |
Độ hở cạnh của vòng đệm trên Độ hở cạnh của vòng đệm thứ 2 Độ hở cạnh của vòng cản dầu | 0.0035 0.0035 0.0067 |
