SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 CRATE ENGINE
941004462024-01-23
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit | Mga Iminumungkahing Kagamitan | Antas ng Kasanayan(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Mga Salaming Pangkaligtasan. Torque Wrench, Digital Technician II (DT II), H-D Espesyal na mga Tools |  |
(1) Kailangan ang pagkakabit ng DTII at dealer
MGA NILALAMAN NG KIT
Figure 1. Screamin' Eagle Milwaukee Eight 135 Crate Engine
Talahanayan 2. Screamin' Eagle Milwaukee Eight 135 Crate Engine
 | Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
 | 1 | 1 | Assembly ng makina | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin Eagle High-Flow Injector kit | 27400067 | |
| 3 | 1 | Screamin Eagle 68mm Throttle Body Kit | 27300194 | |
| 4 | 1 | 68mm CNC Ported Intake Manifold | 27300217 | |
Figure 2. Mga Cylinder Head ng Screamin' Eagle Milwaukee-Eight 135
Talahanayan 3. Mga Cylinder Head ng Screamin' Eagle Milwaukee-Eight 135
| Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
| 1 | 2 | Automatic compression release | 18400073B | |
| 2 | 8 | Flange nut | 10200303 | |
| 3 | 16 | Keeper, valve | Hindi ipinagbibili nang hiwalay | |
| 4 | 8 | Collar, valve spring | Hindi ipinagbibili nang hiwalay | |
| 5 | 8 | Valve spring | Hindi ipinagbibili nang hiwalay | |
| 6 | 8 | Seal, valve | Hindi ipinagbibili nang hiwalay | |
| 7 | 1 | Assembly ng cylinder head, likuran, black granite | 16501088 | |
| 1 | Assembly ng cylinder head, harapan, black granite | 16501086 | ||
| 1 | Assembly ng cylinder head, likuran, itim | 16501087 | ||
| 1 | Assembly ng cylinder head, harapan, itim | 16501085 | ||
| 8 | 2 | Exhaust valve, 34 mm | 18000057 | |
| 9 | 2 | Intake valve, 42 mm | 18000056 | |
| 10 | 4 | Screw, button head, TORX | 68120-00 | |
| 11 | 2 | Medallion, 135 | 14102009 | |
| 12 | 4 | Stud, exhaust port | 10900015A | |
Mga item na binanggit, ngunit hindi isinama sa kit | |||||
| A | Valve spring kit, Screamin' Eagle | 18100080 | ||
Figure 3. Mga Piston ng Screamin' Eagle Milwaukee-Eight 135
Talahanayan 4. Mga Piston ng Screamin' Eagle Milwaukee-Eight 135
| Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
| 1 | 1 | Piston kit, harapan at likuran (Kasama ang mga item na 2-4) | 21900164A | |
| 2 | 2 | Piston ring set, standard | 22000126 | |
| 3 | 4 | Lock ring, piston pin | 22097-99 | |
| 4 | 2 | Piston pin | 22310-10 | |
Figure 4. Mga Cylinder ng Screamin' Eagle Milwaukee-Eight 135
Talahanayan 5. Mga Cylinder ng Screamin' Eagle Milwaukee-Eight 135
| Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
| 1 | 2 | Cylinder Kit ng Screamin Eagle, 4.310 in., mga harapan at likurang cylinder, black granite (Kasama ang mga item na 2-4) | 16800404 | |
| 2 | Cylinder Kit ng Screamin Eagle, 4.310 in., mga harapan at likurang cylinder, itim (Kasama ang mga item na 2-4) | 16800407 | ||
| 2 | 4 | Dowel pin, ring | 16589-99A | |
| 3 | 2 | Gasket, cylinder base | 16500332A | |
| 4 | 2 | Gasket, cylinder base | 16500657A | |

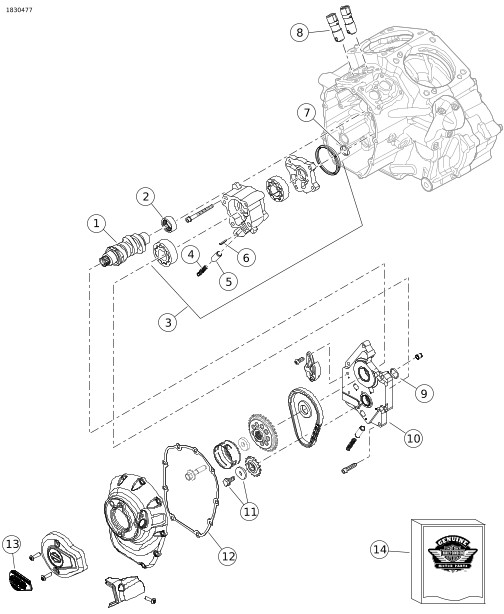

Figure 5. Mga Camshaft Chest Component ng Screamin' Eagle Milwaukee-Eight 135
Talahanayan 6. Mga Camshaft Chest Component ng Screamin' Eagle Milwaukee-Eight 135
| Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
| 1 | 1 | Camshaft kit, SE8-550 | 25400432 | |
| 2 | 1 | Needle bearing na kit, camshaft | 24018-10 | |
| 3 | 1 | Assembly ng Oil pump | 92400278 | |
| 4 | 1 | Spring, relief valve | 26210-99 | |
| 5 | 1 | Relief valve, oil pump na bypass | 26400-82B | |
| 6 | 1 | Roll pin | 601 | |
| 7 | 1 | O-ring | 11293 | |
| 8 | 4 | Mga hydraulic lifter | 18572-13 | |
| 9 | 1 | O-ring | 11900103 | |
| 10 | 1 | Camshaft plate assembly | 25400419 | |
| 11 | 1 | Retention kit | 25566-06 | |
| 12 | 1 | Gasket, takip ng camshaft | 25700370 | |
| 13 | 1 | Medallion, 135, Stage IV | 14102009 | |
| 14 | 1 | Gasket kit | 25700731 | |
PANGKALAHATAN
Mga Modelo
Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .
Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: h-d.com/isheets
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:
- Isang Harley-Davidson dealer.
- H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .
- Ang kit ay nangangailangan ng Electronic Control Module (ECM) recalibration. Kumontak ng isang dealership ng Harley-Davidson.
- Ang hiwalay na pagbili ng Exhaust Header (Part No. 65600177) ay maaaring kailanganin upang mapanatili ang pagsunod. Magpunta sa isang dealer ng Harley-Davidson.
- Ang 10-plate assist at slip clutch na ginamit sa Milwaukee-eight na mga sasakyan ay may sapat na kakayahang suportahan ang kit na ito para sa karamihan ng mga aplikasyon. Magkabit lamang ng mga higher capacity spring kapag dumudulas ang clutch. Ang mga higher capacity spring ay magpapataas ng clutch lever effort.
Ang mga item na ito ay makukuha sa iyong lokal na dealership ng Harley-Davidson.
MAGHANDA
| 1. | Itayo ang motorsiklo. Tingnan ang manwal ng serbisyo. | |
| 2. | I-disarm ang security system. Tingnan ang manwal ng serbisyo. | |
| 3. | Alisin ang upuan. Tingnan ang manwal ng serbisyo. | |
| 4. | Tanggalin ang pangunahing fuse. Tingnan ang manwal ng serbisyo. | |
| 5. | Tanggalin ang tangke ng gasolina. Tingnan ang manwal ng serbisyo. | |
| 6. | Liquid-Cooled na mga Cylinder Head na may Gitnang Posisyon Radiator: Sistema ng drain coolant. Tingnan ang manwal ng serbisyo. |
ALISIN
| 1. | Tanggalin ang makina mula sa chassis. Tingnan sa seksyon ng MAKINA ng manwal ng serbisyo. |
IKABIT
| 1. | Bago ikabit ang makina, tiyakin na walang dumi o mga lumulutang sa sistema ng langis. Ipatagas ang oil pan sa isang Harley-Davidson dealer o sa kuwalipikadong teknisyan. Kung ang makina na tinanggal ay may panloob na pinsala, palitan ang oil pan. | |
| 2. | Tanggalin ang mga takip ng daanan ng langis o mga plug sa makina hanggang sa interface ng transmisyon. | |
| 3. | Ikabit ang makina sa chassis. Tingnan sa seksyon ng MAKINA ng manwal ng serbisyo. | |
| 4. | Ikabit ang throttle body at mga high flow injector na sinusunod ang mga tagubilin sa kit na ito. |
KUMPLETUHIN
TALA
Para sa pinakabagong pamamaraan ng pagpapatagas ng coolant at mga kinakailangang tool, sumangguni sa elektronikong bersyon ng manwal ng serbisyo sa Sumangguni sa: https://serviceinfo.harley-davidson.com.
Ang naunang naimprintang manwal ng serbisyo ng 2023 CVO para sa Street Glide (FLHXSE) at Road Glide (FLTRXSE) aty maaaring hindi naglalaman ng kasalukuyang impormasyon.
| 1. | Liquid-Cooled na mga Cylinder Head na may Gitnang Posisyon Radiator: Sistema ng service coolant. Tingnan ang manwal ng serbisyo. | |
| 2. | Ikabit ang tangke ng gasolina. Tingnan ang manwal ng serbisyo. | |
| 3. | Ikabit ang pangunahing fuse. Tingnan ang manwal ng serbisyo. | |
| 4. | Ikabit ang upuan. Pagkatapos ikabit ang upuan, hatakin pataas ang upuan upang matiyak na nakakabit ito nang mabuti. Tingnan ang manwal ng serbisyo. | |
| 5. | I-calibrate ang ECM gamit ang wastong calibration para sa kompigurasyon. Tumungo sa dealer para sa mga detalye. | |
| 6. | Patakbuhin ang motorsiklo hanggang maabot ng makina ang normal na temperatura ng pagpapatakbo. Ulitin nang ilang beses upang tiyakin na tama ang operasyon. |
OPERASYON
Tingnan ang manwal ng may-ari para sa mga PANUNTUNAN SA PAGSAKAY UPANG MA-BREAK-IN.
PAGMEMENTINA
| 1. | Sumangguni sa ISKEDYUL NG PAGMEMENTENA na nasa manwal ng serbisyo ng sasakyan o manwal ng mag-ari. | |
| 2. | Sumangguni sa seksyon ng MAKINA ng manwal ng serbisyo para sa wastong proseso ng serbisyo. |
MGA ISPESIPIKASYON NG MAKINA NA 135
TALA
Ang mga sumusunod na seksyon ay nagbibigay ng natatanging impormasyon na hindi makikita sa seksyon ng MAKINA ng manwal ng serbisyo ng Touring para sa Milwaukee-Eight na makina.
Talahanayan 7. Makina: Screamin' Eagle Milwaukee Eight 135
Item | Ispesipikasyon | |
|---|---|---|
Ratio ng Compression | 11.7:1 | |
Bore | 4.310 pulgada | 109.5 mm |
Stroke | 4.625 pulgada | 117.5 mm |
Displacement | 135 cu in | 2212 cc |
Lubrication system | Pressurized na dry sump na may oil cooler | |
MANUFACTURING TOLERANCES
Sumangguni sa mga ispesipikasyon ng makina na nasa manwal ng serbisyo para sa anumang ispesipikasyon na hindi ipinapakita sa sumusunod na mga talaan.
Talahanayan 8. Mga Ispesipikasyon ng Valve Spring
ITEM | PRESYON | DIMENSYON |
|---|---|---|
Taas 1 | 100 libras (45 kilo) | 1.470 pulgada (37.4 mm) |
Taas 2 | 262 libras (119 kilo) | 0.97 pulgada (24.6 mm) |
Malayang haba | n/a | 1.779 pulgada (45.2 mm) |
Talahanayan 9. Mga Piston
Piston: | Distansya (pulgada) |
|---|---|
Piston-sa-cylinder na sukat (Maluwag) | 0.0045 |
Sukat ng piston pin (Maluwag) | 0.0002-0.0005 |
Puwang sa dulo ng Top Ring Puwang sa dulo ng Ikalawang Ring Puwang sa Rail ng Ring na Pangontrol ng Langis | 0.015-0.025 0.015-0.025 0.015±0.009 |
Espasyo sa Gilid ng Top Ring Espasyo sa Gilid ng Ikalawang Ring Espasyo sa Gilid ng Ring na Pangontrol ng Langis | 0.0017-0.0027 0.0009-0.0029 0.0004-0.0059 |
Talahanayan 10. Mga Ispesipikasyon ng Camshaft-SE8-550
Intake | Ispesipikasyon |
|---|---|
Nagbubukas | F-9.4° B; R-6.4° B |
Nagsasara | F-41.4° A; R-40°A |
Tagal | F-230.8°; R-226.8° |
Pinakamataas na Valve Lift | I -552 in. |
Valve Lift @ TDC | F-.116 in.; R-.102 in. |
Exhaust | Ispesipikasyon |
Nagbubukas | F-69.4° BBDC: R-68.4°BBDC |
Nagsasara | F-5.8° A; R-2.8° A |
Tagal | F-255.2°; R-251.2° |
Pinakamataas na Valve Lift | 0.551 in. |
Valve Lift @ TDC | F-0.102 in.; R-0.091 in. |
Cam Timing @ 0.050 pulgada Tappet Lift sa Crankshaft na mga Degree | |
MGA LIMITASYON NG PAGKALUMA NG SERBISYO
TALA
Sumangguni sa mga ispesipikasyon ng makina na nasa manwal ng serbisyo para sa anumang ispesipikasyon na hindi ipinapakita sa sumusunod na mga talaan.
Gumamit ng mga wear limit bilang isang gabay sa pagpapalit ng bahagi.
Talahanayan 11. Mga Piston
Piston-sa-cylinder na sukat (Maluwag) | Wear Limit (pulgada) |
|---|---|
Sukat sa cylinder (Maluwag) | 0.0045 |
Piston Pin na Sukat (Maluwag) | 0.0010 |
Puwang sa dulo ng Top Ring Puwang sa dulo ng Ikalawang Ring Puwang sa Rail ng Ring na Pangontrol ng Langis | 0.030 0.034 0.038 |
Espasyo sa Gilid ng Top Ring Espasyo sa Gilid ng Ikalawang Ring Espasyo sa Gilid ng Ring na Pangontrol ng Langis | 0.0035 0.0035 0.0067 |
