محرك MILWAUKEE-EIGHT 135 CRATE لدراجات SCREAMIN' EAGLE

941004462024-01-23

معلومات عامة

الجدول 1. معلومات عامة

المجموعات	الأدوات المقترحة	مستوى المهارة⁽¹⁾
16200759, 16200760, 16200767, 16200937	نظارات واقية، مفتاح ربط العزم، Digital Technician II (DT II) ، أدوات H-D الخاصة

(1) يجب التركيب لدى DTII والوكيل

محتويات مجموعة الأدوات

الشكل 1. محرك Milwaukee-Eight 135 Crate لدراجات Screamin' Eagle

الجدول 2. محرك Milwaukee-Eight 135 Crate لدراجات Screamin' Eagle

تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها.
العنصر	الكمية	الوصف	قطعة رقم	ملاحظات
1	1	مجموعة المحرك	16200759, 16200760, 16200767, 16200937
2	1	مجموعة أدوات الحاقن عالي التدفق لدراجات Screamin Eagle	27400067
3	1	مجموعة أدوات جسم الخانق Screamin Eagle 68 مم	27300194
4	1	مشعب سحب CNC ذو المنفذ 68 مم	27300217

الشكل 2. رؤوس أسطوانات محرك Milwaukee-Eight 135 لدراجات Screamin' Eagle

الجدول 3. رؤوس أسطوانات محرك Milwaukee-Eight 135 لدراجات Screamin' Eagle

	تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها.
	العنصر	الكمية	الوصف	قطعة رقم	ملاحظات
	1	2	تحرير الضغط التلقائي	18400073B
	2	8	صمولة مشفهة	10200303
	3	16	الواقي، الصمام	لا تُباع بشكل منفصل
	4	8	الطوق، زنبرك الصمام	لا تُباع بشكل منفصل
	5	8	زنبرك الصمام	لا تُباع بشكل منفصل
	6	8	مانع التسرب، الصمام	لا تُباع بشكل منفصل
	7	1	مجموعة رأس الأسطوانة، خلفية، أسود جرانيت	16501088
		1	مجموعة رأس الأسطوانة، أمامية، أسود جرانيت	16501086
		1	مجموعة رأس الاسطوانة، خلفية، أسود	16501087
		1	مجموعة رأس الأسطوانة، أمامية، أسود	16501085
	8	2	صمام العادم، 34 مم	18000057
	9	2	صمام السحب، 42 مم	18000056
	10	4	برغي، رأس على شكل زر، TORX	‎68120-00
	11	2	الميدالية، 135	14102009
	12	4	المسمار عديم الرأس، منفذ العادم	10900015A
العناصر مذكورة، وليست متضمنة في مجموعة الأدوات
	A		مجموعة زنبرك الصمام، Screamin' Eagle	18100080

الشكل 3. مكابس محرك Milwaukee-Eight 135 لدراجة Screamin' Eagle

الجدول 4. مكابس محرك Milwaukee-Eight 135 لدراجة Screamin' Eagle

تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها.
العنصر	الكمية	الوصف	قطعة رقم	ملاحظات
1	1	مجموعة أدوات المكبس، الأمامية والخلفية (تحتوي على القطع من 2 إلى 4)	21900164A
2	2	طقم حلقات المكبس، قياسي	22000126
3	4	حلقة القفل، سن المكبس	22097-99
4	2	سن المكبس	22310-10

الشكل 4. أسطوانات محرك Milwaukee-Eight 135 لدراجات Screamin' Eagle

الجدول 5. أسطوانات محرك Milwaukee-Eight 135 لدراجات Screamin' Eagle

تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها.
العنصر	الكمية	الوصف	قطعة رقم	ملاحظات
1	2	مجموعة أدوات أسطوانة Screamin Eagle، قياس 4.310 بوصة، الأسطوانات الأمامية والخلفية، أسود جرانيت (تحتوي على القطع من 2 إلى 4)	16800404
1	2	مجموعة أدوات أسطوانة Screamin Eagle، قياس 4.310 بوصة، الأسطوانات الأمامية والخلفية، أسود (تحتوي على القطع من 2 إلى 4)	16800407
2	4	سن التثبيت، الحلقة	16589-99A
3	2	الحشية، قاعدة الأسطوانة	16500332A
4	2	الحشية، قاعدة الأسطوانة	16500657A

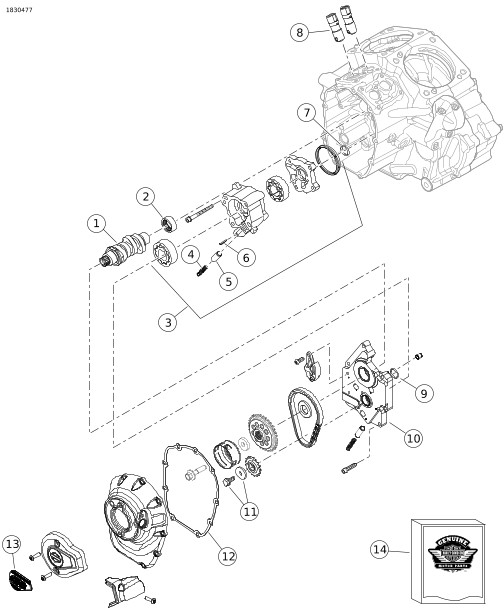

الشكل 5. مكونات صندوق عمود الكامات لمحرك Milwaukee-Eight 135 لدراجات Screamin' Eagle

الجدول 6. مكونات صندوق عمود الكامات لمحرك Milwaukee-Eight 135 لدراجات Screamin' Eagle

تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها.
العنصر	الكمية	الوصف	قطعة رقم	ملاحظات
1	1	مجموعة أدوات عمود الكامات، SE8-550	25400432
2	1	مجموعة أدوات المحمل الإبري، عمود الكامات	24018-10
3	1	مجموعة مضخة الزبت	92400278
4	1	الزنبرك، صمام التنفيس	26210-99
5	1	صمام التنفيس، صمام تحويل مضخة الزيت	26400-82B
6	1	مسمار فولاذ مدلفن	601
7	1	حلقة على شكل حرف O	11293
8	4	الرافعات الهيدروليكية	18572-13
9	1	حلقة على شكل حرف O	11900103
10	1	مجموعة لوحة عمود الكامة	25400419
11	1	مجموعة أدوات التثبيت	‎25566-06
12	1	حشية، غطاء عمود الكامات	25700370
13	1	ميدالية، 135، المرحلة الرابعة	14102009
14	1	مجموعة أدوات الحشية	25700731

عام

الموديلات

للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .

تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets

اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.

متطلبات التركيب

تحذير

تعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)

ملاحظة

يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:

وكلاء Harley-Davidson.
بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .

هذه العناصر متوفرة لدى وكيل Harley-Davidson المحلي.

تحتاج المجموعة إلى معايرة وحدة التحكم الإلكتروني (ECM) . تواصل مع وكالة Harley-Davidson.
قد يكون شراء رأس العادم (القطعة رقم 65600177) بشكل منفصل مطلوبًا للحفاظ على الامتثال. تفضل بزيارة وكيل Harley-Davidson.
يتمتع القابض اللوحي 10 المنزلق والمساعد في مركبات Milwaukee-eight بالقدرة الكافية لدعم هذه المجموعة في معظم التطبيقات. ثبّت فقط زنبركات أعلى قدرة في حال حدوث انزلاق للقابض. تزيد الزنبركات عالية القدرة من جهد رفع القابض.

الإعداد

1.	ضع الدراجة النارية في وضع قائم. راجع دليل الصيانة.
2.	عطّل نظام الأمان. راجع دليل الصيانة.
3.	فكّ المقعد. راجع دليل الصيانة.
4.	فكّ المصهر الرئيسي. راجع دليل الصيانة.
5.	أزل خزان الوقود. راجع دليل الصيانة.
6.	رؤوس أسطوانات مبرّدة بالسائل مع مبرِّد مركزي: صرّف نظام سائل التبريد. راجع دليل الصيانة.

الإزالة

أزل المحرك من الهيكل. راجع قسم "المحرك" في دليل الصيانة.

تركيب

1.	قبل تثبيت المحرك، تأكد من عدم وجود بقايا أو تلوث في نظام التزييت. اطلب من وكيل Harley-Davidson أو فني مؤهل تفريغ وعاء الزيت. وإذا كان هناك تلف داخلي في المحرك الذي أزلته، فاستبدل وعاء الزيت.
2.	أزل أغطية ممرات الزيت أو سداداتها والتي تربط المحرك بواجهة ناقل الحركة.
3.	ثبّت المحرك إلى الهيكل. راجع قسم "المحرك" في دليل الصيانة.
4.	ثبّت جسم الخانق والحواقن عالية التدفق وفقًا للتعليمات الواردة في مجموعة الأدوات هذه.

اكتمل

ملاحظة

للاطلاع على أحدث إجراءات تصريف سائل التبريد والأدوات المطلوبة، يُرجى الرجوع إلى النسخة الإلكترونية من دليل الصيانة في راجع: https://serviceinfo.harley-davidson.com.

قد لا تكون النسخة الأولية المطبوعة من دليل صيانة 2023 CVO لموديلات Street Glide (FLHXSE) وRoad Glide (FLTRXSE) محتوية على المعلومات الصحيحة.

1.	رؤوس أسطوانات مبرّدة بالسائل مع مبرِّد مركزي: نظام سائل تبريد الخدمة. راجع دليل الصيانة.
2.	ركّب خزان الوقود. راجع دليل الصيانة.
3.	قم بتركيب المنصهر الرئيسي. راجع دليل الصيانة.
4.	ركّب المقعد. بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من أنه ثابت. راجع دليل الصيانة.
5.	أعد معايرة ECM وفقًا للمعايرة المناسبة للتكوين. راجع الوكيل لمزيد من التفاصيل.
6.	قم بتشغيل الدراجة النارية إلى أن يصبح المحرك في درجة حرارة التشغيل العادية. كرِّر ذلك عدة مرات للتأكد من التركيب بطريقة صحيحة.

التشغيل

راجع دليل المالك للتعرّف على قواعد القيادة بعد التليين.

الصيانة

1.	راجع الجدول الزمني للصيانة في دليل خدمة المركبة أو دليل المالك.
2.	راجع قسم المحرك في دليل الخدمة للاطلاع على إجراءات الخدمة المناسبة.

مواصفات المحرك 135

ملاحظة

تقدم الأقسام التالية معلومات فريدة غير متوفرة في قسم "المحرك" من دليل صيانة موديل Touring لمحرك Milwaukee-Eight.

الجدول 7. المحرك: Screamin' Eagle Milwaukee-Eight 135

العنصر	المواصفات
نسبة الضغط	11.7:1
تجويف الأسطوانة	4.310 بوصة	109.5 ملم
الشوط	4.625 بوصة	117.5 مم
الإزاحة	135 بوصة مكعبة	2212 سم مكعب
نظام التزييت	الحوض الجاف المضغوط مع مبرد الزيت

سماحيات التصنيع

راجع مواصفات المحرك في دليل الخدمة للاطلاع على أي مواصفات لا تظهر في الجداول التالية.

الجدول 8. مواصفات صمام الزنبرك

العنصر	الضغط	البُعد
الارتفاع 1	100 رطل (45 كجم)	1.470 بوصة (37.4 ملم)
الارتفاع 2	262 رطل (119 كجم)	0.97 بوصة (24.6 ملم)
الطول الحر	غير منطبق	1.779 بوصة (45.2 ملم)

الجدول 9. المكابس

المكبس:	الخلوص (بوصة)
تراكب المكبس مع الأسطوانة (غير محكم)	0.0045
تراكب سن المكبس (غير محكم)	0.0002-0.0005
الفجوة الطرفية للحلقة العلوية الفجوة الطرفية للحلقة الثانية فجوة قضيب حلقة ضبط الزيت	0.015-0.025 0.015-0.025 0.015±0.009
الخلوص الجانبي للحلقة العلوية الخلوص الجانبي للحلقة الثانية الخلوص الجانبي لحلقة ضبط الزيت	0.0017-0.0027 0.0009-0.0029 0.0004-0.0059

الجدول 10. مواصفات عمود الحدبات-SE8-550

مدخل الهواء	المواصفات
الفتح	F-9.4° B، R-6.4° B
الإغلاق	F-41.4° A، R-40°A
المدة	F-230.8°، R-226.8°
الحد الأقصى لرفع الصمام	I -552 بوصة.
رفع الصمام إلى النقطة الميتة العليا (TDC)	F-.116 بوصة، R-.102 بوصة.
العادم	المواصفات
الفتح	F-69.4° BBDC: R-68.4°BBDC
الإغلاق	F-5.8° A، R-2.8° A
المدة	F-255.2°، R-251.2°
الحد الأقصى لرفع الصمام	0.551 بوصة.
رفع الصمام إلى النقطة الميتة العليا (TDC)	F-0.102 بوصة، R-0.091 بوصة.
توقيت الكامة @ 0.050 بوصة رفع الغماز بدرجات العمود المرفقي

حدود البلى الذي يتطلب الخدمة

ملاحظة

راجع مواصفات المحرك في دليل الخدمة للاطلاع على أي مواصفات لا تظهر في الجداول التالية.

استخدم حدود البلى بمثابة دليل يوجّه استبدال الأجزاء.

الجدول 11. المكابس

تراكب المكبس مع الأسطوانة (غير محكم)	حدود البلى (بوصة)
تراكب الأسطوانة (غير محكم)	0.0045
تراكب سن المكبس (غير محكم)	0.0010
الفجوة الطرفية للحلقة العلوية الفجوة الطرفية للحلقة الثانية فجوة قضيب حلقة ضبط الزيت	0.030 0.034 0.038
الخلوص الجانبي للحلقة العلوية الخلوص الجانبي للحلقة الثانية الخلوص الجانبي لحلقة ضبط الزيت	0.0035 0.0035 0.0067
