เครื่องยนต์ SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 CRATE
941004462024-01-23
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | แว่นตานิรภัย, ประแจวัดแรงบิด, ช่างเทคนิคดิจิทัล II (DT II) , เครื่องมือเฉพาะ H-D |  |
(1) จำเป็นต้องติดตั้ง DTII โดยผู้จำหน่าย
เนื้อหาเกี่ยวกับชุดอุปกรณ์
รูปภาพ 1 เครื่องยนต์ Screamin' Eagle Milwaukee-Eight 135 Crate
ตาราง 2 เครื่องยนต์ Screamin' Eagle Milwaukee-Eight 135 Crate
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | การประกอบเครื่องยนต์ | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | ชุดอุปกรณ์หัวฉีด Screamin Eagle High-Flow | 27400067 | |
| 3 | 1 | ชุดเรือนปีกผีเสื้อ 68 มม. Screamin' Eagle | 27300194 | |
| 4 | 1 | ท่อร่วมไอดี 68 มม. CNC Ported | 27300217 | |
รูปภาพ 2 ฝาสูบ 10 Screamin' Eagle Milwaukee-Eight 135
ตาราง 3 ฝาสูบ 10 Screamin' Eagle Milwaukee-Eight 135
| ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
| 1 | 2 | การปล่อยการบีบอัดอัตโนมัติ | 18400073B | |
| 2 | 8 | น็อตหน้าแปลน | 10200303 | |
| 3 | 16 | ตัวประกบวาล์ว | ไม่มีจำหน่ายแยก | |
| 4 | 8 | ตัวครอบ, สปริงวาล์ว | ไม่มีจำหน่ายแยก | |
| 5 | 8 | สปริงวาล์ว | ไม่มีจำหน่ายแยก | |
| 6 | 8 | ซีล, วาล์ว | ไม่มีจำหน่ายแยก | |
| 7 | 1 | ชุดฝาสูบ, ด้านหลัง, สี Black Granite | 16501088 | |
| 1 | ชุดประกอบฝาสูบ, ด้านหน้า, สี Black Granite | 16501086 | ||
| 1 | ชุดประกอบฝาสูบ, ด้านหลัง, สีดํา | 16501087 | ||
| 1 | ชุดประกอบฝาสูบ, ด้านหน้า, สีดำ | 16501085 | ||
| 8 | 2 | วาล์วไอเสีย, 34 มม. | 18000057 | |
| 9 | 2 | วาล์วไอดี, 42 มม. | 18000056 | |
| 10 | 4 | สกรู, หัวกระดุม, TORX | 68120-00 | |
| 11 | 2 | ตราประดับ, 135 | 14102009 | |
| 12 | 4 | สตัด, ช่องไอเสีย | 10900015A | |
รายการที่กล่าวถึง แต่ไม่รวมอยู่ในชุดอุปกรณ์ | |||||
| ก | ชุดอุปกรณ์สปริงวาล์ว, Screamin' Eagle | 18100080 | ||
รูปภาพ 3 ลูกสูบ Screamin' Eagle Milwaukee-Eight 135
ตาราง 4 ลูกสูบ Screamin' Eagle Milwaukee-Eight 135
| ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
| 1 | 1 | ชุดลูกสูบ, ด้านหน้าและด้านหลัง (ปะกอบด้วยรายการที่ 2-4) | 21900164A | |
| 2 | 2 | ชุดแหวนลูกสูบ, มาตรฐาน | 22000126 | |
| 3 | 4 | แหวนล็อก, หมุดลูกสูบ | 22097-99 | |
| 4 | 2 | หมุดลูกสูบ | 22310-10 | |
รูปภาพ 4 กระบอกสูบ Screamin' Eagle Milwaukee-Eight 135
ตาราง 5 กระบอกสูบ Screamin' Eagle Milwaukee-Eight 135
| ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
| 1 | 2 | ชุดกระบอกสูบ Screamin Eagle, 4.310 นิ้ว, กระบอกสูบด้านหน้าและด้านหลัง, สี Black Granite (ประกอบด้วยรายการที่ 2-4) | 16800404 | |
| 2 | ชุดกระบอกสูบ Screamin Eagle, 4.310 นิ้ว, กระบอกสูบด้านหน้าและด้านหลัง, สีดํา (ประกอบด้วยรายการที่ 2-4) | 16800407 | ||
| 2 | 4 | สลักนำ, แหวน | 16589-99A | |
| 3 | 2 | ปะเก็น, ฐานกระบอกสูบ | 16500332A | |
| 4 | 2 | ปะเก็น, ฐานกระบอกสูบ | 16500657A | |

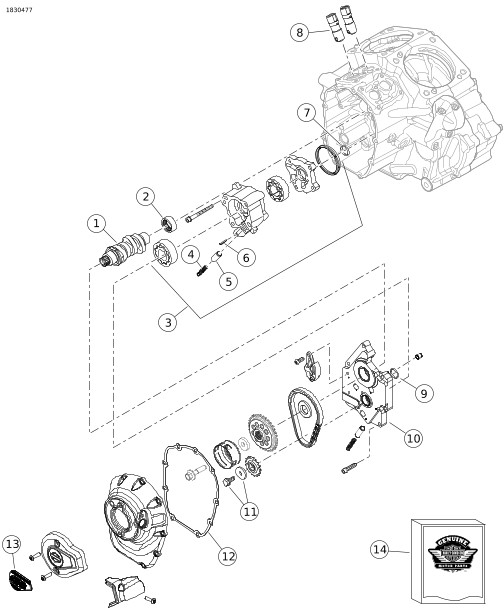

รูปภาพ 5 ส่วนประกอบ Chest เพลาลูกเบี้ยว Screamin' Eagle Milwaukee-Eight 135
ตาราง 6 ส่วนประกอบ Chest เพลาลูกเบี้ยว Screamin' Eagle Milwaukee-Eight 135
| ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
| 1 | 1 | ชุดเพลาลูกเบี้ยว, SE8-550 | 25400432 | |
| 2 | 1 | ชุดอุปกรณ์แบริ่งรูปเข็ม, เพลาลูกเบี้ยว | 24018-10 | |
| 3 | 1 | ชุดประกอบตัวปั๊มน้ำมัน | 92400278 | |
| 4 | 1 | สปริง, วาล์วระบาย | 26210-99 | |
| 5 | 1 | วาล์วระบาย, บายพาสปั๊มน้ำมัน | 26400-82B | |
| 6 | 1 | สลักลูกปืน | 601 | |
| 7 | 1 | โอริง | 11293 | |
| 8 | 4 | ตัวยกไฮดรอลิก | 18572-13 | |
| 9 | 1 | โอริง | 11900103 | |
| 10 | 1 | การประกอบแผ่นเพลาลูกเบี้ยว | 25400419 | |
| 11 | 1 | ชุดอุปกรณ์ยึด | 25566-06 | |
| 12 | 1 | ปะเก็น, ฝาครอบเพลาลูกเบี้ยว | 25700370 | |
| 13 | 1 | ตราประดับ, 135, Stage IV | 14102009 | |
| 14 | 1 | ชุดปะเก็น | 25700731 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
- ชุดอุปกรณ์ต้องมี โมดูลควบคุมไฟฟ้า (ECM) การปรับเทียบใหม่ ติดต่อศูนย์ผู้จำหน่าย Harley-Davidson
- อาจจําเป็นต้องซื้อเฮดเดอร์ไอเสียแยกต่างหาก (หมายเลขชิ้นส่วน 65600177) เพื่อเป็นการปฏิบัติตามข้อกําหนดอย่างต่อเนื่อง พบตัวแทนจำหน่าย Harley-Davidson
- คลัตช์ระบบ Assist and Slip แบบ 10 แผ่นที่ใช้ในรถ Milwaukee-eight มีความจุเพียงพอที่จะสนับสนุนชุดอุปกรณ์นี้สำหรับการใช้งานส่วนใหญ่ ติดตั้งสปริงที่มีกำลังสูงขึ้นเท่านั้นหากเกิดการลื่นไถลของคลัตช์ สปริงที่มีกำลังสูงขึ้นจะเพิ่มแรงโยกก้านคลัตช์
สินค้าเหล่านี้มีขายในตัวแทนจำหน่าย Harley-Davidson ของคุณ
เตรียมพร้อม
| 1. | ตั้งมอเตอร์ไซค์ขึ้น ดูคู่มือการให้บริการ | |
| 2. | ปิดระบบรักษาความปลอดภัย ดูคู่มือการให้บริการ | |
| 3. | ถอดที่นั่งออก ดูคู่มือการให้บริการ | |
| 4. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ | |
| 5. | ถอดถังน้ำมันเชื้อเพลิงออก ดูคู่มือการให้บริการ | |
| 6. | ฝาสูบระบายความร้อนด้วยของเหลวแบบมีหม้อน้ำอยู่ที่ ตําแหน่งกึ่งกลาง: ระบายระบบน้ำหล่อเย็น ดูคู่มือการให้บริการ |
ถอด
| 1. | ถอดเครื่องยนต์ออกจากแชสซี ดูหัวข้อเครื่องยนต์ของคู่มือซ่อมบำรุง |
ติดตั้ง
| 1. | ก่อนติดตั้งเครื่องยนต์ ต้องแน่ใจว่าไม่มีเศษชิ้นส่วนหรือสิ่งปนเปื้อนในระบบน้ำมันหล่อลื่น ถ่ายน้ำมันออกจากอ่างโดยผู้จำหน่าย Harley-Davidson หรือช่างเทคนิคที่ผ่านการรับรอง หากเครื่องยนต์ที่ถอดออกมามีความเสียหายภายใน ให้เปลี่ยนอ่างน้ำมัน | |
| 2. | ถอดฝาปิดหรือจุกทางเดินน้ำมันที่เครื่องยนต์ไปยังอินเตอร์เฟซชุดส่งกำลัง | |
| 3. | ติดตั้งเครื่องยนต์กับแชสซี ดูหัวข้อ เครื่องยนต์ ของคู่มือซ่อมบำรุง | |
| 4. | ติดตั้งเรือนปีกผีเสื้อและหัวฉีด High Flow ตามคำแนะนำในชุดอุปกรณ์นี้ |
เสร็จสมบูรณ์
หมายเหตุ
สําหรับขั้นตอนการไล่ลมน้ำหล่อเย็นล่าสุดและเครื่องมือที่จําเป็น โปรดดูคู่มือซ่อมบำรุงฉบับอิเล็กทรอนิกส์ใน อ้างอิงตาม: https://serviceinfo.harley-davidson.com.
คู่มือซ่อมบำรุง CVO ปี 2023 ฉบับพิมพ์ครั้งแรกสําหรับ Street Glide (FLHXSE) และ Road Glide (FLTRXSE) อาจไม่มีข้อมูลปัจจุบัน
| 1. | ฝาสูบระบายความร้อนด้วยของเหลวแบบมีหม้อน้ำอยู่ที่ ตําแหน่งกึ่งกลาง: ซ่อมบำรุงระบบน้ำหล่อเย็น ดูคู่มือการให้บริการ | |
| 2. | ติดตั้งถังน้ำมันเชื้อเพลิง ดูคู่มือการให้บริการ | |
| 3. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ | |
| 4. | ติดตั้งที่นั่ง: หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา ดูคู่มือการให้บริการ | |
| 5. | ปรับเทียบ ECM ด้วยการปรับเทียบที่เหมาะสมสำหรับการกำหนดค่า ดูรายละเอียดที่ผู้จำหน่าย | |
| 6. | ขี่มอเตอร์ไซค์จนกว่าเครื่องยนต์จะมีอุณหภูมิทำงานตามปกติ ทำซ้ำหลายครั้งเพื่อตรวจสอบยืนยันการทำงานที่ถูกต้อง |
การดำเนินงาน
ดูคู่มือผู้ใช้สำหรับกฎการเริ่มต้นขับขี่ (BREAK-IN RIDING)
การบำรุงรักษา
| 1. | ดู ตารางการบำรุงรักษา ในคู่มือซ่อมบำรุงรถหรือคู่มือการใช้งาน | |
| 2. | ดูขั้นตอนการซ่อมบำรุงที่ถูกต้องในหัวข้อ เครื่องยนต์ ของคู่มือซ่อมบำรุง |
ข้อมูลจำเพาะของเครื่องยนต์ 135
หมายเหตุ
หัวข้อต่อไปนี้เป็นข้อมูลเฉพาะที่ไม่มีอยู่ในหัวข้อเครื่องยนต์ของคู่มือซ่อมบำรุงเครื่องยนต์ Milwaukee-Eight ของรถ Touring
ตาราง 7 เครื่องยนต์: Screamin' Eagle Milwaukee-Eight 135
รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
อัตราส่วนการบีบอัด | 11.7:1 | |
น่าเบื่อ | 4.310 นิ้ว | 109.5 มม. |
จังหวะ | 4.625 นิ้ว | 117.5 มม. |
ความจุเครื่องยนต์ | 135 ลบ.นิ้ว | 2212 ซีซี |
ระบบการหล่อลื่น | การหล่อลื่นแบบอ่างแห้งอัดความดัน พร้อมด้วยเครื่องระบายความร้อนน้ำมัน | |
พิกัดความเผื่อในการผลิต
ดูข้อมูลจำเพาะในคู่มือซ่อมบำรุงสำหรับข้อมูลจำเพาะใดๆ ที่ไม่แสดงในตารางต่อไปนี้
ตาราง 8 ข้อมูลจำเพาะของสปริงวาล์ว
รายการ | แรงดัน | ขนาด |
|---|---|---|
ความสูง 1 | 100 ปอนด์ (45 กก.) | 1.470 นิ้ว (37.4 มม.) |
ความสูง 2 | 262 ปอนด์ (119 กก.) | 0.97 นิ้ว (24.6 มม.) |
ความยาว | ไม่ระบุ | 1.779 นิ้ว (45.2 มม.) |
ตาราง 9 ลูกสูบ
ลูกสูบ: | ระยะห่าง (นิ้ว) |
|---|---|
ความพอดีของลูกสูบถึงกระบอกสูบ (หลวม) | 0.0045 |
ความพอดีของหมุดลูกสูบ (หลวม) | 0.0002-0.0005 |
ช่องปลายแหวนบนสุด ช่องปลายแหวนตัวที่สอง ช่องรางแหวนควบคุมน้ำมัน | 0.015-0.025 0.015-0.025 0.015±0.009 |
ระยะห่างข้างแหวนบนสุด ระยะห่างข้างแหวนตัวที่สอง ระยะห่างข้างแหวนควบคุมน้ำมัน | 0.0017-0.0027 0.0009-0.0029 0.0004-0.0059 |
ตาราง 10 ข้อมูลจําเพาะเพลาลูกเบี้ยว-SE8-550
ไอดี | ข้อมูลจำเพาะ |
|---|---|
เปิด | F-9.4° B; R-6.4° B |
ปิด | F-41.4° A; R-40°A |
ระยะเวลา | F-230.8°; R-226.8° |
การยกวาล์วสูงสุด | I -552 นิ้ว |
การยกวาล์ว @ TDC | F-.116 นิ้ว; R-.102 นิ้ว |
ไอเสีย | ข้อมูลจำเพาะ |
เปิด | F-69.4° BBDC: R-68.4°BBDC |
ปิด | F-5.8° A; R-2.8° A |
ระยะเวลา | F-255.2°; R-251.2° |
การยกวาล์วสูงสุด | 0.551 นิ้ว |
การยกวาล์ว @ TDC | F-0.102 นิ้ว; R-0.091 นิ้ว |
ระยะเวลาของลูกเบี้ยว @ 0.050 นิ้ว ยกลูกกระทุ้งในองศาเพลาข้อเหวี่ยง | |
ข้อจำกัดการสึกหรอที่ให้บริการ
หมายเหตุ
ดูข้อมูลจำเพาะในคู่มือซ่อมบำรุงสำหรับข้อมูลจำเพาะใดๆ ที่ไม่แสดงในตารางต่อไปนี้
ใช้ขีดจำกัดการสึกหรอเป็นแนวทางในการเปลี่ยนอะไหล่
ตาราง 11 ลูกสูบ
ความพอดีของลูกสูบถึงกระบอกสูบ (หลวม) | ขีดจำกัดการสึกหรอ (นิ้ว) |
|---|---|
พอดีกับกระบอก (หลวม) | 0.0045 |
ความพอดีของหมุดลูกสูบ (หลวม) | 0.0010 |
ช่องปลายแหวนบนสุด ช่องปลายแหวนตัวที่สอง ช่องรางแหวนควบคุมน้ำมัน | 0.030 0.034 0.038 |
ระยะห่างข้างแหวนบนสุด ระยะห่างข้างแหวนตัวที่สอง ระยะห่างข้างแหวนควบคุมน้ำมัน | 0.0035 0.0035 0.0067 |
