KIT PIJAKAN KAKI PENGENDARA
J028312024-08-01
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
50631-04, 50500089, 50501801 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

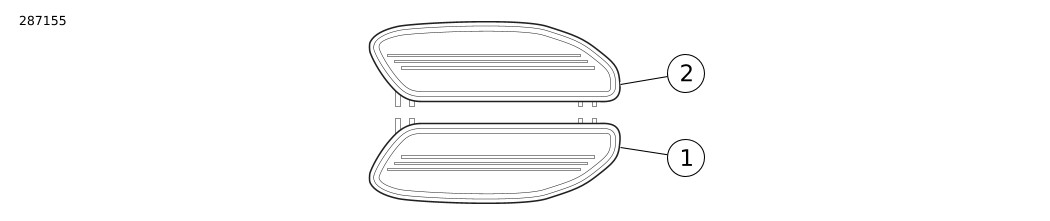

Gambar 1. Isi Kit: Komponen Pelat Pijakan Kaki Pengendara
Tabel 2. Isi Kit: Komponen Pelat Pijakan Kaki Pengendara
 | Item | Jumlah | Deskripsi | No. Komponen | Catatan |
|---|---|---|---|---|---|
 | 1 | 1 | Rakitan pelat pijakan kaki, kanan | Tidak dijual terpisah | |
| 2 | 1 | Rakitan pelat pijakan kaki, kiri | Tidak dijual terpisah | |
| 3 | 4 | Baut bahu, 1/4-20 x 1-3/32 inci, Kit 50631-04 (Tidak ditampilkan) | 50635-82A | |
| 4 | 4 | Mur pengunci, flensa, 1/4-20, Kit 50631-04 (Tidak ditampilkan) | 7716 |
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
Model FLTRXSTSE: Diperlukan pembelian terpisah dari Dudukan Penyangga Depan (No. Komponen 47200302A - jml 2). Lihat manual servis untuk pelepasan penyangga depan lama dan pemasangan penyangga baru.
Kit ini tidak kompatibel dengan Kit Jumbai Kulit Pijakan Kaki Pengendara (50205-97) atau (50206-98).
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PELEPASAN
| 1. | Lepaskan dua baut bahu dan mur pengunci yang melekatkan pijakan kaki ke braket dudukan yang sedang terpasang. | |
| 2. | Lepaskan pijakan kaki. | |
| 3. | Bersihkan dan periksa braket pijakan kaki. Ganti jika aus, berkarat, atau rusak. CATATAN Untuk kit 50500089, gunakan Peralatan Asli (OE) perangkat pemasangan saat memasang pijakan kaki. |
PASANG
| 1. | Pasang pijakan kaki yang sesuai (1 atau 2) di atas braket dudukan. | |
| 2. | Sejajarkan lubang dan pasang baut bahu (3) dan mur pengunci (4). Kencangkan. Torque: 9–12 N·m (7–9 ft-lbs) | |
| 3. | Periksa jika pijakan kaki bergerak bebas. | |
| 4. | Ulangi prosedur untuk sisi sebaliknya. |
