MOTOR ENSAMBLADO MILWAUKEE EIGHT 135 DE SCREAMIN' EAGLE
941004462024-08-07
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Gafas de seguridad, llave dinamométrica, Digital Technician II (DT II) , herramientas especiales H-D |  |
(1) Es necesario usar una herramienta DTII, y la instalación debe realizarse en el concesionario
CONTENIDO DEL KIT
Figura 1. Motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Tabla 2. Motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
 | Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
 | 1 | 1 | Conjunto del motor | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Kit de inyector High-Flow de Screamin Eagle | 27300216 | Incluye cubierta y medallón - cromado |
| 27300219 | Incluye cubierta y medallón - negro | |||
| 3 | 1 | Kit de cuerpo del acelerador de 68 mm de Screamin' Eagle | 27300194 | |
| 4 | 1 | Colector de admisión con puerto CNC de 68 mm | 27300217 | |
Figura 2. Culatas del cilindro Screamin' Eagle Milwaukee-Eight 135
Tabla 3. Culatas del cilindro Screamin' Eagle Milwaukee-Eight 135
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 2 | Liberación automática de la compresión | 18400073B | |
| 2 | 8 | Tuerca de reborde | 10200303 | |
| 3 | 16 | Fijador, válvula | No se vende por separado | |
| 4 | 8 | Collarín, resorte de válvula | No se vende por separado | |
| 5 | 8 | Resorte de válvula | No se vende por separado | |
| 6 | 8 | Sello, válvula | No se vende por separado | |
| 7 | 1 | Conjunto de culata del cilindro, trasero, granito negro | 16501088 | |
| 1 | Culata del cilindro, conjunto, delantero, negro granito | 16501086 | ||
| 1 | Conjunto de culata del cilindro, trasero, negro | 16501087 | ||
| 1 | Conjunto de culata del cilindro, delantero, negro | 16501085 | ||
| 8 | 2 | Válvula de escape, 34 mm | 18000057 | |
| 9 | 2 | Válvula de admisión, 42 mm | 18000056 | |
| 10 | 4 | Tornillo, cabeza de botón, TORX | 68120-00 | |
| 11 | 2 | Medallón, 135 | 14101814 | |
| 12 | 4 | Perno, puerto de escape | 10900015A | |
Artículos que se mencionan, pero no se incluyen en el kit | |||||
| A | Kit de resorte de válvula, Screamin' Eagle | 18100080 | ||
Figura 3. Pistones Screamin' Eagle Milwaukee-Eight 135
Tabla 4. Pistones Screamin' Eagle Milwaukee-Eight 135
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 1 | Kit de pistón, delantero y trasero (incluye los artículos 2-4) | 21900164A | |
| 2 | 2 | Juego de anillos de pistón, estándar | 22000126 | |
| 3 | 4 | Anillo de bloqueo, pasador de pistón | 22097-99 | |
| 4 | 2 | Pasador del pistón | 22558-07 | |
Figura 4. Cilindros Screamin' Eagle Milwaukee-Eight 135
Tabla 5. Cilindros Screamin' Eagle Milwaukee-Eight 135
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 2 | Kit de cilindros Screamin Eagle, 4,310 pulg., cilindros delanteros y traseros, granito negro (incluye los artículos 2-4) | 16800404 | |
| 2 | Kit de cilindros Screamin Eagle, 4,310 pulg., cilindros delanteros y traseros, negro (incluye los artículos 2-4) | 16800407 | ||
| 2 | 4 | Pasador de localización, anillo | 16589-99B | |
| 3 | 2 | Junta, base del cilindro | 16500332 | |
| 4 | 2 | Junta, base del cilindro | 16500657A | |

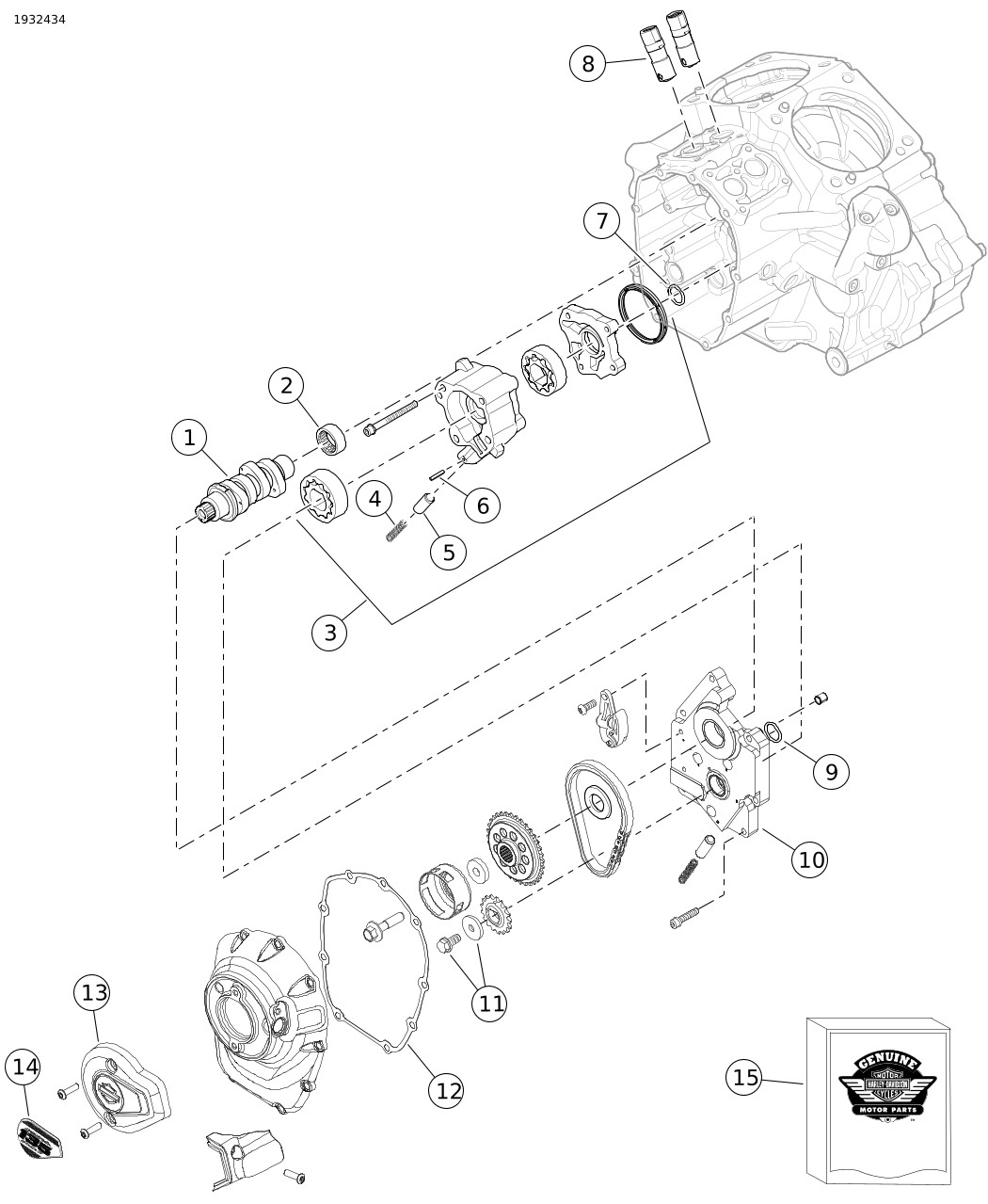

Figura 5. Componentes del Árbol de Levas de Screamin' Eagle para el Milwaukee-Eight 135
Tabla 6. Componentes del Árbol de Levas de Screamin' Eagle para el Milwaukee-Eight 135
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 1 | Kit del árbol de levas, SE8-550 | 25400432 | |
| 2 | 1 | Kit de cojinetes de agujas, árbol de levas | 24018-10 | Incluidos en el kit 25700731 |
| 3 | 1 | Conjunto de la bomba de aceite | 62400278 | |
| 4 | 1 | Resorte, válvula de descarga | 26210-99 | |
| 5 | 1 | Válvula de descarga, paso de la bomba de aceite | 26400-82B | |
| 6 | 1 | Pasador cilíndrico | 601 | Incluidos en el kit 25700731 |
| 7 | 1 | O-ring | 11293 | Incluidos en el kit 25700731 |
| 8 | 4 | Elevadores hidráulicos | 18572-13 | |
| 9 | 1 | O-ring | 11900103 | Incluidos en el kit 25700731 |
| 10 | 1 | Conjunto de placa del árbol de levas | 25400419 | |
| 11 | 1 | Kit de retención | 25566-06 | |
| 12 | 1 | Junta, cubierta del árbol de levas | 25700370A | |
| 13 | 1 | Cubierta del sensor del árbol de levas | 27300216 | cromado |
| 27300219 | negro | |||
| 14 | 1 | Medallion, 135, Stage IV | 14102079 | |
| 15 | 1 | Kit de juntas (incluye los artículos 2, 6, 7, 9) | 25700731 | |
GENERAL
Modelos
Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .
Verificar que se use la versión más actualizada de la hoja de instrucciones. Disponible en: h-d.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:
- Un concesionario de Harley-Davidson.
- Portal de Información de Servicios de H-D, con acceso por suscripción disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
- El kit requiere que se vuelva a calibrar Módulo de Control electrónico (ECM) . Contacte a un concesionario Harley-Davidson.
- Es posible que se requiera la compra por separado del cabezal de escape (No. de pieza 65600177) para mantener el cumplimiento. Vaya a un concesionario Harley-Davidson.
- La asistencia de 10 placas y el embrague deslizante utilizado en los vehículos Milwaukee-eight tienen suficiente capacidad para soportar este kit para la mayoría de las aplicaciones. Instala únicamente muelles de mayor capacidad si se produce un deslizamiento del embrague. Los muelles de mayor capacidad aumentarán el esfuerzo de la palanca del embrague.
Estos artículos se encuentran disponibles en su concesionario local de Harley-Davidson.
PREPARAR
| 1. | Coloca la motocicleta en posición vertical. Consulta el manual de servicio. | |
| 2. | Desarmar el sistema de seguridad. Consulta el manual de servicio. | |
| 3. | Retirar el asiento. Consulta el manual de servicio. | |
| 4. | Extraer el fusible principal. Consulta el manual de servicio. | |
| 5. | Retirar el tanque de combustible. Consulta el manual de servicio. | |
| 6. | Culatas del cilindro de refrigeración líquida con radiador de posición central: Drenar el sistema de refrigeración. Consulta el manual de servicio. |
EXTRACCIÓN
| 1. | Extraiga el motor del chasis. Consulte la sección MOTOR del manual de servicio. |
INSTALACIÓN
| 1. | Antes de instalar el motor, asegúrese de que no haya suciedad ni contaminantes en el sistema del aceite. Asegúrese de que un concesionario Harley-Davidson o técnico calificado purgue el colector de aceite. Si el motor que se retiró tenía daños internos, sustituye el colector de aceite. | |
| 2. | Quite las tapas o tapones del conducto de aceite en la interfaz del motor a la transmisión. | |
| 3. | Instale el motor en el chasis. Consulte la sección MOTOR del Manual de servicio. | |
| 4. | Instale el cuerpo del acelerador y los inyectores de flujo alto siguiendo las instrucciones de este kit. |
Finalización
NOTA
Para conocer el procedimiento de purga de refrigerante más reciente y las herramientas necesarias, consulte la versión electrónica del manual de servicio en Consulte: https://serviceinfo.harley-davidson.com.
Es posible que el manual de servicio CVO 2023 impreso inicial para Street Glide (FLHXSE) y Road Glide (FLTRXSE) no tenga la información actual.
| 1. | Culatas del cilindro de refrigeración líquida con radiador de posición central: Mantenimiento del sistema de refrigeración. Consulta el manual de servicio. | |
| 2. | Instalar el tanque de combustible. Consulta el manual de servicio. | |
| 3. | Instalar el fusible principal. Consulta el manual de servicio. | |
| 4. | Instalar el asiento. Después de instalar el asiento, suba al asiento para comprobar que es seguro. Consulta el manual de servicio. | |
| 5. | Calibra ECM con la calibración adecuada para la configuración. Consulte con el concesionario para obtener detalles. | |
| 6. | Maneje la motocicleta hasta que el motor esté a temperatura normal de funcionamiento. Repetir varias veces para comprobar que funciona de forma adecuada. |
FUNCIONAMIENTO
Consulta el manual del propietario para LAS REGLAS DE CONDUCCIÓN DE ASENTAMIENTO.
MANTENIMIENTO
| 1. | Vea el PROGRAMA DE MANTENIMIENTO en el Manual de servicio o en el Manual del propietario. | |
| 2. | Vea la sección MOTOR en el Manual de servicio para obtener información sobre los procedimientos de servicio adecuados. |
ESPECIFICACIONES DEL MOTOR 135
NOTA
En las siguientes secciones se ofrece información exclusiva que no está disponible en la sección MOTOR del manual de servicio de Touring para el motor Milwaukee-Eight.
Tabla 7. Motor: Screamin' Eagle Milwaukee Eight 135
Artículo | Especificación | |
|---|---|---|
Relación de compresión | 11.7:1 | |
Diámetro interior | 4.310 pulgadas | 109.5 mm |
Carrera | 4,625 pulg. | 117,5 mm |
Desplazamiento | 135 pulgadas cúbicas | 2212 cc |
Sistema de lubricación | Sumidero seco presurizado con enfriador de aceite | |
TOLERANCIAS DE FABRICACIÓN
Consulta las especificaciones del motor en el manual de servicio para cualquier especificación que no se muestre en las tablas siguientes.
Tabla 8. Especificaciones del resorte de válvula
ARTÍCULO | PRESIÓN | DIMENSIONES |
|---|---|---|
Altura 1 | 100 lb (45 kg) | 1.470 pulgadas (37.4 mm) |
Altura 2 | 262 lb (119 kg) | 0.97 pulgadas (24.6 mm) |
Longitud libre | n/a | 1.779 pulgadas (45.2 mm) |
Tabla 9. Pistones
Pistón: | Holgura (pulg.) |
|---|---|
Ajuste del pistón al cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0,0002-0,0005 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0,015-0,025 0,015-0,025 0,015±0,009 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0.0017-0.0027 0,0009-0,0029 0,0004-0,0059 |
Tabla 10. Especificaciones del árbol de levas-SE8-550
Admisión | Especificación |
|---|---|
Se abre | F-9,4° B; R-6,4° B |
Se cierra | F-41,4° A; R-40°A |
Duración | F-230,8°; R-226,8° |
Carrera máxima de la válvula | I -552 pulg. |
Carrera de la válvula a PMS | F-0,116 in.; R-0,102 in. |
Escape | Especificación |
Se abre | F-69,4° BBDC: R-68,4° BBDC |
Se cierra | F-5,8° A; R-2,8° A |
Duración | F-255,2°; R-251,2° |
Carrera máxima de la válvula | 0,551 pulg. |
Carrera de la válvula a PMS | F-0,102 pulg.; R-0,091 pulg. |
Distribución de leva a 0.050 pulgadas Elevación del levantaválvulas en grados del cigüeñal | |
LÍMITES DE DESGASTE DE SERVICIO
NOTA
Consulta las especificaciones del motor en el manual de servicio para cualquier especificación que no se muestre en las tablas siguientes.
Use los límites de desgaste como una guía para el reemplazo de las piezas.
Tabla 11. Pistones
Ajuste del pistón al cilindro (flojo) | Límite de desgaste (pulg.) |
|---|---|
Ajuste en el cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0.0010 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0.030 0.034 0.038 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0.0035 0.0035 0.0067 |
