BATERI 12 VOLT METERAI HARLEY-DAVIDSON AGM
941006902024-08-16
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit
Alat yang Dicadangkan
Tahap Kemahiran(1)
66000473, 66000474, 66000475, 66000478, 66000479, 66000480, 66000481, 66000482, 66000483, 66000484, 66000485, 66000486
Kaca Mata Keselamatan, Perengkuh Tork
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

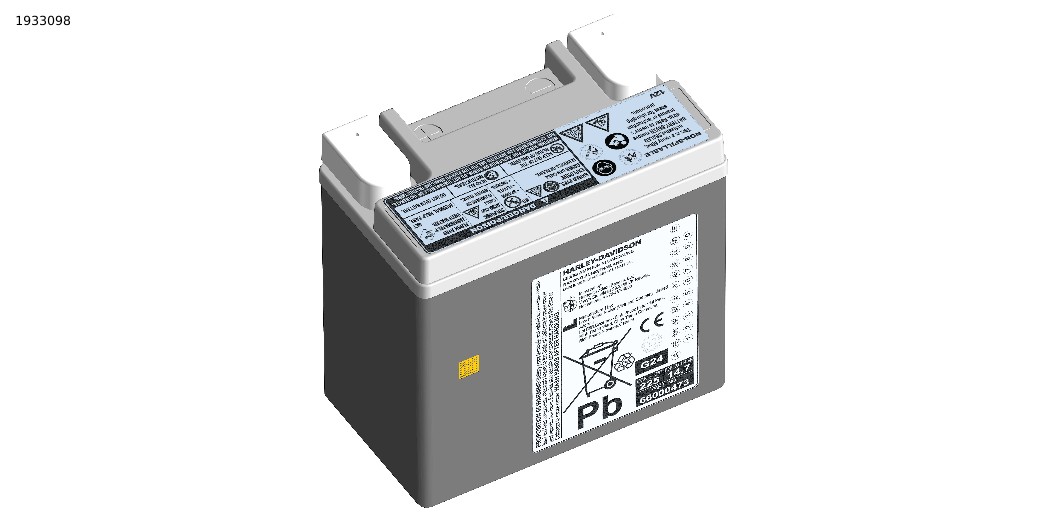

Rajah 1. Kandungan Kit: Bateri 12 Volt Meterai Harley-Davidson AGM
UMUM
Helaian arahan juga boleh didapati secara elektronik. Untuk mengesahkan bahawa anda menggunakan versi terkini yang tersedia, lakukan salah satu daripada perkara berikut:
CATATAN
Lembaran arahan ini mungkin termasuk Video Tambahan untuk menerangkan pemasangan bahagian tertentu. Pautan video akan diletakkan pada penghujung lembaran arahan ini.
Model
Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:
  • Pengedar Harley-Davidson.
  • Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .
Dasar Waranti dan Pelarasan
Bateri ini akan diganti tanpa cas jika didapati rosak dalam bahan atau mutu kerja 24 bulan dari tarikh pembelian kenderaan baharu atau 12 bulan dari tarikh pembelian di kaunter. Waranti ini tidak boleh dipindah milik dan dibatalkan oleh penggunaan peremajaan, elektrolit yang tidak betul, pengabaian atau penyalahgunaan.
Maklumat Bateri Umum
AMARAN
Bateri mengandungi asid sulfirik, yang boleh menyebabkan mata dan kulit melecur dengan teruk. Pakai perisai pelindung muka, sarung tangan getah dan pakaian pelindung apabila mengendalikan bateri. JAUHKAN BATERI DARIPADA KANAK-KANAK. (00063a)
AMARAN
Jangan tanggalkan label amaran daripada bateri. Tidak membaca dan memahami semua langkah pencegahan yang terkandung dalam amaran boleh membawa maut atau kecederaan serius. (00064b)
AMARAN
Bateri, tiang bateri, terminal dan aksesori berkaitan mengandungi plumbum dan sebatian plumbum, serta bahan kimia lain yang diketahui di Negeri California sebagai penyebab kanser, dan kecacatan kelahiran atau masalah pembiakan lain. Basuh tangan selepas pengendalian. (00019e)
Jadual 2. Penawar Elektrolit Bateri
Lokasi Fizikal
Prosedur
Luaran
Siram dengan air.
Dalaman
Minum susu atau air dalam kuantiti yang banyak, diikuti dengan susu magnesia, minyak sayuran atau telur yang dipukul. Hubungi doktor dengan segera.
Mata
Siram dengan air dan dapatkan rawatan perubatan segera.
Rajah 2. Label Amaran Bateri
Semua bateri Mat Kaca Diserap (AGM) ialah bateri yang dimeterai secara kekal, bebas penyelenggaraan, injap dikawal, dan plumbum/kalsium serta asid sulfurik. Bateri dihantar pra-cas dan bersedia untuk digunakan. Jangan cuba membuka bateri atas apa-apa sebab.
PENJAGAAN DAN PENYELENGGARAAN
Ujian Voltmeter
Lihat Jadual 3 . Ujian voltmeter menyediakan penunjuk umum keadaan bateri. Periksa voltan bateri untuk mengesahkan bahawa ia berada dalam keadaan 100% cas sepenuhnya. Sekiranya bacaan voltan litar terbuka (terputus sambungan) berada di bawah 12.7 V, cas bateri dan kemudian periksa voltan sekali lagi selepas bateri telah ditetapkan selama satu hingga dua jam. Sekiranya bacaan voltan iadalah 12.7 V atau ke atas, lakukan ujian beban.
Jadual 3. Ujian Voltmeter Untuk Keadaan Pengecasan Bateri
VOLTAN (OCV)
KEADAAN CAJ
12.7 V
100%
12.6 V
75%
12.3 V
50%
12.0 V
25%
11.8 V
0%
Nyahsambungan dan Penanggalan
Rujuk manual perkhidmatan untuk langkah terputus sambungan dan penanggalan tertentu. Berikan perhatikan kepada semua amaran dan amaran dalam manual dan keluarkan bateri daripada kotak/dulang bateri.
Mengecas Bateri
AMARAN
Bateri mengandungi asid sulfirik, yang boleh menyebabkan mata dan kulit melecur dengan teruk. Pakai perisai pelindung muka, sarung tangan getah dan pakaian pelindung apabila mengendalikan bateri. JAUHKAN BATERI DARIPADA KANAK-KANAK. (00063a)
AMARAN
Gas hidrogen mudah meletup yang terlepas semasa pengecasan, boleh membawa maut atau kecederaan serius. Cas bateri di kawasan dengan pengudaraan yang baik. Jauhkan nyalaan terbuka, percikan elektrik dan bahan rokok daripada bateri pada setiap masa. JAUHKAN BATERI DARIPADA KANAK-KANAK. (00065a)
AMARAN
Cabut atau MATIKAN pengecas bateri sebelum menyambungkan kabel pengecas kepada bateri. Menyambungkan kabel dengan pengecas DIHIDUPKAN boleh menyebabkan percikan api dan letupan bateri, dan boleh membawa maut atau kecederaan serius. (00066a)
AMARAN
Cabut atau MATIKAN pengecas bateri sebelum mencabut kabel pengecas daripada bateri. Menanggalkan pengapit dengan pengecas DIHIDUPKAN boleh menyebabkan percikan api dan letupan bateri, dan boleh membawa maut atau kecederaan serius. (00067a)
AMARAN
Jika bateri menjadi panas, pengeluaran gas atau elektrolit boleh berlaku, dan membawa maut atau kecederaan serius. Cabut atau MATIKAN pengecas sehingga bateri sejuk. (00412b)
NOTIS
Keluarkan bateri daripada motosikal sebelum mengecas. Kebocoran elektrolit akan merosakkan bahagian motosikal. (00213a)
NOTIS
Jangan balikkan sambungan pengecas yang diterangkan dalam langkah-langkah berikut untuk mengelakkan sistem pengecasan motosikal menjadi rosak. (00214a)
NOTIS
Jika bateri melepaskan gas berlebihan semasa pengecasan, turunkan kadar pengecasan. Kepanasan melampau boleh menyebabkan gangguan pada plat, pintas dalaman, kekeringan atau kerosakan. (00413b)
1. Jangan mengecas bateri tanpa memeriksa dulu arahan untuk pengecas yang digunakan.
2. Lakukan ujian voltmeter untuk menentukan keadaan cas. Lihat UJIAN BATERI, UJIAN VOLTMETER. Jika bateri perlu dicas, teruskan ke Langkah 3.
3. Lihat manual perkhidmatan yang berkenaan dan keluarkan bateri daripada motosikal. Letakkan bateri di atas permukaan rata.
4. Periksa bateri untuk kerosakan. Gantikan bateri jika terdapat kerosakan ketara atau beku.
5. Periksa pengecas bateri, sahkan dedawai pengecas tidak rosak, berjurai atau longgar.
6. Sambungkan dedawai pengecas merah kepada terminal bateri positif (+).
7. Sambungkan dedawai pengecas hitam kepada terminal bateri negatif (-).
8. Lihat Jadual 4 untuk syarat-syarat mengecas. Jauhkan diri daripada bateri dan hidupkan pengecas.
9. Selepas bateri dicas sepenuhnya, padamkan atau cabut pengecas bateri, kemudian putuskan dedawai pengecas bateri hitam daripada terminal bateri negatif (-).
10. Putuskan dedawai pengecas bateri merah daripada terminal bateri positif (+).
11. Tandakan tarikh pengecasan pada bateri.
Jadual 4. Kadar Mengecas Bateri/Anggaran Masa
Ampere Jam
Nombor Alat Ganti
Status Pengecasan
Masa Mengecas Biasa (Jam)
Voltan
% Pengecasan
Pengecas 5 Amp
Pengecas 2 Amp
Pengecas 1.5 Amp
Pengecas 0.75 Amp
Jam 14 Amp
66000473, 66000478, 66000485, 66000486
12.7 V
100%
Penuh
Penuh
Penuh
Penuh
12.6 V
75%
1.8
3.3
4.0
6.7
12.3 V
50%
2.5
5.3
6.7
12.0
12.0 V
25%
3.7
7.3
9.3
17.3
11.8 V
0%
4.5
9.3
12.0
22.7
Jam 16 Amp
66000479, 66000480
12.7 V
100%
Penuh
Penuh
Penuh
Penuh
12.6 V
75%
2.3
4.1
5.1
8.9
12.3 V
50%
3.4
7.1
8.9
16.8
12.0 V
25%
4.8
9.9
12.9
24.6
11.8 V
0%
5.9
12.9
16.8
32.3
Jam 20 Amp
66000474, 66000483, 66000484
12.7 V
100%
Penuh
Penuh
Penuh
Penuh
12.6 V
75%
2.2
3.9
4.8
8.4
12.3 V
50%
3.2
6.6
8.4
15.7
12.0 V
25%
4.5
9.3
12.0
22.9
11.8 V
0%
5.5
12.0
15.7
30.0
Jam 30 Amp
66000475, 66000481, 66000482
12.7 V
100%
Penuh
Penuh
Penuh
Penuh
12.6 V
75%
2.7
5.0
6.3
11.6
12.3 V
50%
4.2
8.9
11.4
21.8
12.0 V
25%
5.8
12.7
16.6
32.0
11.8 V
0%
7.3
16.6
21.8
42.4
Berdasarkan saiz pengecas Bateri Tender™ daripada Deltran
Masa disediakan sebagai rujukan. Pengecas adalah automatik. Teruskan mengecas sehingga pengecas menunjukkan paras penuh.
Angka terakhir bagi nombor bahagian tertakluk pada perubahan.
Penyimpanan Bateri
AMARAN
Bateri mengandungi asid sulfirik, yang boleh menyebabkan mata dan kulit melecur dengan teruk. Pakai perisai pelindung muka, sarung tangan getah dan pakaian pelindung apabila mengendalikan bateri. JAUHKAN BATERI DARIPADA KANAK-KANAK. (00063a)
NOTIS
Jangan biarkan bateri dinyahcas sepenuhnya. Elektrolit dalam bateri yang dinyahcas akan membeku. Semakin banyak bateri dinyahcas, semakin mudah untuk ia membeku dan meretakkan bekas bateri. (00218a)
Jika motosikal tidak akan beroperasi selama beberapa bulan seperti pada musim sejuk, tanggalkan bateri daripada motosikal dan cas sepenuhnya. Lihat MENGECAS BATERI.

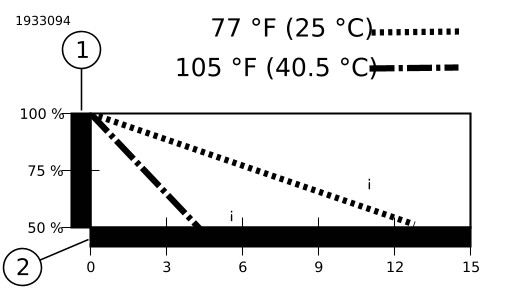

Lihat Rajah 3 . Nyahcas kendiri ialah keadaan normal dan berlaku secara berterusan pada kadar yang bergantung pada suhu ambien dan keadaan cas bateri. Bateri menyahcas sendiri pada kadar lebih pantas dalam suhu ambien yang lebih tinggi. Untuk mengurangkan kadar nyahcas sendiri, simpan bateri di tempat yang sejuk (bukan beku), dan kering.
Cas bateri setiap bulan jika disimpan pada suhu di bawah 60 °F. (16 °C). Cas bateri lebih kerap jika disimpan di kawasan panas melebihi 60 °F. (16 °C).
CATATAN
Pengecas Bateri Pemantauan Tetap Harley-Davidson boleh digunakan bagi mengekalkan cas bateri untuk tempoh yang berlanjutan tanpa risiko terlebih cas atau panas.
Apabila menggunakan semula bateri dalam simpanan, rujuk kepada arahan di bawah MENGECAS BATERI.
1Kapasiti
2Bulan tanpa penggunaan
Rajah 3. Kadar Nyahcas Kendiri Bateri
PEMASANGAN
Penghalaan Kabel Bateri
Halakan semua kabel bateri menurut arahan dalam manual servis yang berkenaan.
Pemasangan dan Penyambungan Bateri
AMARAN
Bateri mengandungi asid sulfirik, yang boleh menyebabkan mata dan kulit melecur dengan teruk. Pakai perisai pelindung muka, sarung tangan getah dan pakaian pelindung apabila mengendalikan bateri. JAUHKAN BATERI DARIPADA KANAK-KANAK. (00063a)
AMARAN
Sambungkan kabel bateri positif (+) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00068a)
NOTIS
Sambungkan kabel kepada terminal bateri yang betul. Tidak melakukannya boleh merosakkan sistem elektrik motosikal. (00215a)
NOTIS
Jangan terlalu ketatkan bolt pada terminal bateri. Gunakan nilai tork yang disyorkan. Terlalu mengetatkan bolt terminal bateri boleh merosakkan terminal bateri. (00216a)
1. Bersihkan penyambung kabel bateri daripada pengoksidaan dan sapukan sedikit Pelincir Sentuhan Elektrik Harley-Davidson (99861-02) pada terminal bateri dan penyambung kabel.
2. Letakkan bateri yang dicas sepenuhnya ke dalam motosikal dalam kedudukan yang betul. Lihat manual perkhidmatan yang berkenaan.
3. Rujuk manual perkhidmatan dan sambungkan bateri. Pada kebanyakan model, masukkan bolt melalui kabel bateri positif (merah), ke dalam lubang berulir pada terminal bateri positif (+). Ketatkan. Masukkan bolt melalui kabel bateri negatif (hitam) ke dalam lubang berulir pada terminal bateri negatif (-). Ketatkan.
Tork: 6,8–7,9 N·m (60–70 in-lbs) Bolt Terminal
4. Bersihkan penyambung kabel bateri daripada apa-apa pengoksidaan dan sapukan sedikit Pelincir Sentuhan Elektrik Harley-Davidson (HD-99861-02) pada terminal bateri dan penyambung kabel.
CATATAN
Kegagalan untuk memasang bateri dengan betul boleh menyebabkan bateri rosak dan akan membatalkan waranti bateri.
5. Pasang bateri menggunakan prosedur dalam manual perkhidmatan yang berkenaan.
