SADA SCREAMIN' EAGLE 131/135CI STAGE IV
941006642025-01-23
OBECNÉ INFORMACE
Tabulka 1. Obecné informace
Sady | Doporučené nástroje | Úroveň dovedností(1) |
|---|---|---|
92500143, 92500144 | Ochranné brýle, momentový klíč |  |
(1) Je nutná montáž DTII a prodejcem
OBSAH SADY

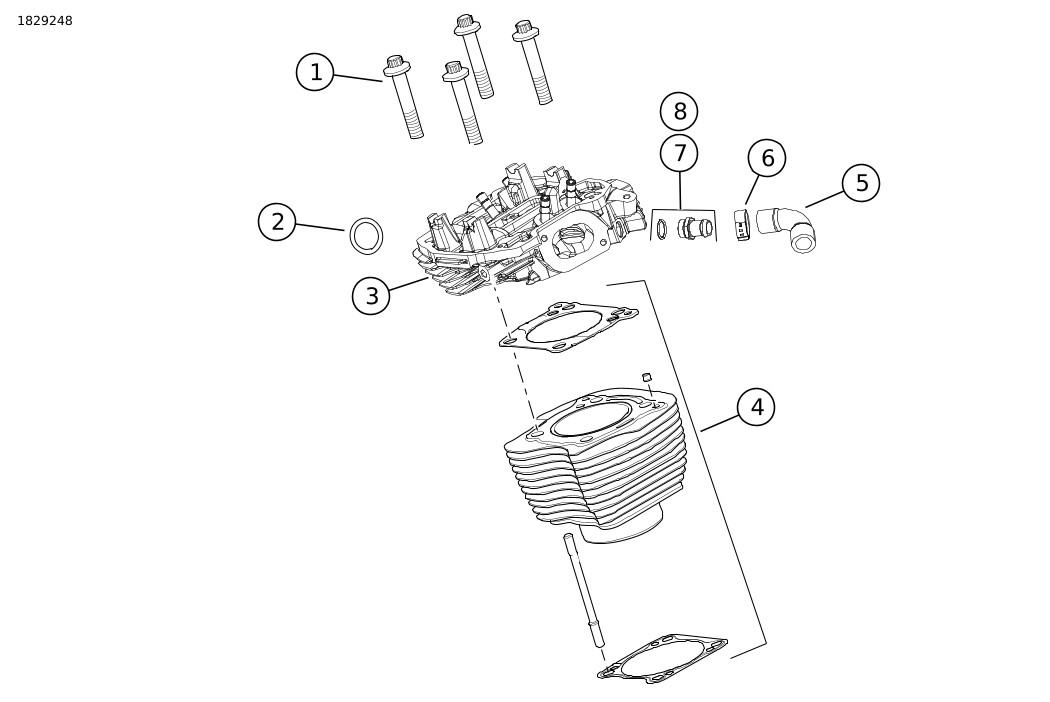

Ilustrace 1. Obsah sady: 131/135 Hlava válce a válec
Tabulka 2. Obsah sady: 131/135 Hlava válce a válec
 | Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
 | 1 | 8 | Matice s nákružkem | 10200303 | |
| 2 | 2 | Ploché těsnění výfuku | 65324-83B | |
| 3 | 1 | Sada hlavy válce, černá mramorová | 16501333 | Pouze sada 92500143 |
| Sada hlavy válce, černá | 16501332 | Pouze sada 92500144 | ||
| 4 | 1 | Sada válce, černá mramorová | 16800404 | Pouze sada 92500143 |
| Sada válce, černá | 16800407 | Pouze sada 92500144 | ||
| 5 | 1 | Hadice | 26900305 | |
| 6 | 4 | Svorka, hadicová | 10800212 | |
| 7 | 1 | Armatura | 62800067 | obsahuje O-kroužek 11900197 |

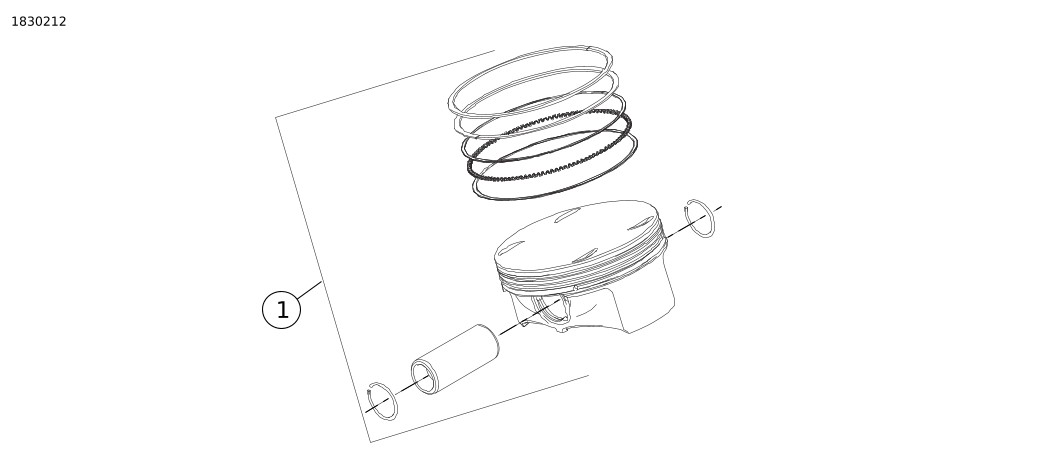

Ilustrace 2. Obsah sady: 131/135 Písty
Tabulka 3. Obsah sady: 131/135 Hlava válce a válec
| Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
| 1 | 1 | Sada pístu, 135 | 21900164A | Pouze sada 92500143 |
| 1 | Sada pístů, 131 | 21900169 | Pouze sada 92500144 | |
| 2 | 2 | Sada pístního kroužku | 22000126 | |
| 3 | 4 | Pojistný kroužek | 22097-99 | |
| 4 | 2 | Čep pístu | 22558-07 | |

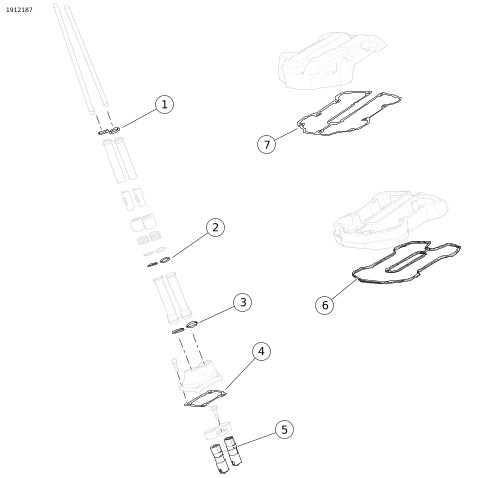

Ilustrace 3. Obsah sady: 131/135 Ventilový rozvod
Tabulka 4. Obsah sady: 131/135 Ventilový rozvod
| Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
| 1 | 4 | O-kroužek | 11293 | |
| 2 | 4 | O-kroužek | 11132A | |
| 3 | 4 | O-kroužek | 11145A | |
| 4 | 2 | Ploché těsnění, kryt zdvihátek | 25700362A | |
| 5 | 1 | Sada zdviháku | 18572-13 | |
| 6 | 2 | Ploché těsnění, dolní kryty vahadel | 25700425A | |
| 7 | 2 | Ploché těsnění, horní kryt vahadel | 25700372B | |
Ilustrace 4. Obsah sady: 131/135 Součásti hrudníku vačkového hřídele
Tabulka 5. Obsah sady: 131/135 Součásti hrudníku vačkového hřídele
| Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
| 1 | 1 | Medailon, 135, Stage IV | 14102079 | Pouze sada 92500143 |
| 1 | Medailon, 131, Stage IV | 14102078 | Pouze sada 92500144 | |
| 2 | 1 | Těsnění, kryt vačkového hřídele | 25700370A | |
| 3 | 1 | O-kroužek | 11900103 | |
| 4 | 1 | Vačkový hřídel, SE8-550 | 25400432 | |
| 5 | 1 | Sada olejového čerpadla | 62400264 | Pouze sada 92500143 |
| 6 | 1 | O-kroužek | 11293 | Vypouštěcí otvor olejového čerpadla |
Položky v sadě, které nejsou zobrazeny | |||||
| 1 | 68mm tělo škrticí klapky pro motor Screamin’ Eagle | 27300194 | ||
| 1 | 68mm hrdlo sání pro motor Screamin' Eagle | 27300218 | ||
| 1 | Sada vysokokapacitních vstřikovačů pro motor Screamin' Eagle | 27400067 | ||
| 1 | Štít výfuku | 65600177 | ||
OBECNÉ INFORMACE
Modely
Informace o příslušenství pro jednotlivé modely naleznete v Díly a příslušenství (P&A) maloobchodním katalogu nebo v části náhradních dílů a příslušenství www.harley-davidson.com .
Zkontrolujte, že používáte nejaktuálnější verzi návodu k obsluze. Je k dispozici na: h-d.com/isheets
Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.
Požadavky na montáž
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento modelový rok / model motocyklu, která je k dispozici u:
- Prodejce Harley-Davidson.
- Informační portál služby H-D Service – přístup založený na předplatném pro většinu modelů z roku 2001 a novějších. Další informace naleznete v části Nejčastější dotazy o předplatném .
- Sada vyžaduje rekalibraci Elektronická řídicí jednotka (ECM) . Kontaktujte prodejce Harley-Davidson.
Tyto položky jsou k dostání u vašeho místního prodejce Harley-Davidson.
PŘÍPRAVA
| 1. | Motocykl umístěte vzpřímeně. Viz servisní příručka. | |
| 2. | Deaktivujte systém zabezpečení. Viz servisní příručka. | |
| 3. | Demontujte sedlo. Viz servisní příručka. | |
| 4. | Vyjměte hlavní pojistku. Viz servisní příručka. | |
| 5. | Demontujte palivovou nádrž. Viz servisní příručka. | |
| 6. | Kapalinou chlazené hlavy válců s chladičem ve středové poloze: Vypusťte chladicí soustavu. |
PŘÍPRAVA
| 1. | Motocykl umístěte vzpřímeně. Viz servisní příručka. | |
| 2. | Deaktivujte systém zabezpečení. Viz servisní příručka. | |
| 3. | Demontujte sedlo. Viz servisní příručka. | |
| 4. | Vyjměte hlavní pojistku. Viz servisní příručka. | |
| 5. | Demontujte palivovou nádrž. Viz servisní příručka. | |
| 6. | Kapalinou chlazené hlavy válců s chladičem ve středové poloze: Vypusťte chladicí soustavu. |
MONTÁŽ
POZNÁMKA
Následující kroky představují popis základních rysů postupu. Viz postupy v servisní příručce.
| 1. | Namontujte olejové čerpadlo. | |
| 2. | Namontujte nový vačkový hřídel do motoru. | |
| 3. | Sestavte nosnou desku vačkového hřídele a vačkový hřídel. | |
| 4. | Zkontrolujte, zda jsou časovací značky mezi vačkovým a klikovým hřídelem správně zarovnané. | |
| 5. | Namontujte nová zdvihátka, mechanismy proti otáčení, nová plochá těsnění krytu zdvihátka a kryty zdvihátek. | |
| 6. | Namontujte nové písty a nové válce ze sady. Postupujte podle pokynů v sadě pístů a válců. POZNÁMKA U této sady platí speciální pořadí utahování hlav. | |
| 7. | Namontujte nové hlavy válců s použitím nových matic s nákružkem ze sady. Postupujte podle pokynů v sadě hlavy válce. | |
| 8. | Namontujte trubky zdvihacích tyčí a zdvihací tyče nových O-kroužků. | |
| 9. | Když je píst přibližně Dolní mrtvé centrum (BDC) v dolní úvrati, namontujte vahadla. | |
| 10. | Střídavým utahováním šroubů rovnoměrně stahujte hřídel vahadel dolů. | |
| 11. | Namontujte kryty vahadel. | |
| 12. | Zkontrolujte, zda jsou časovací značky mezi vačkovým a klikovým hřídelem správně zarovnané. | |
| 13. | Namontujte kryt vačkového mechanismu a nové ploché těsnění ze sady. | |
| 14. | Připravte k instalaci nový indukční modul. Viz pokyny v návodu k indukčnímu modulu. | |
| 15. | Namontujte nové vysokokapacitní vstřikovače paliva. | |
| 16. | Namontujte nový indukční modul. | |
| 17. | Připojte hadice chladicí kapaliny k hlavám válců. POZNÁMKA Modely Touring vyžadují použití nového štítu výfuku dodávaného v sadě nebo výfukového systému Screamin' Eagle s vyšším prouděním s tlumiči výfuku Street Cannon. | |
| 18. | Namontujte výfukovou soustavu. | |
| 19. | Namontujte sestavu vzduchového filtru. Viz návod dodaný se samostatně zakoupenou sadou vysokoprůtokového vzduchového filtru pro motory SE. |
DOKONČENO
| 1. | Namontujte palivovou nádrž. Viz servisní příručka. | |
| 2. | Namontujte hlavní pojistku. Viz servisní příručka. | |
| 3. | Kapalinou chlazené hlavy válců s chladičem ve středové poloze: Napusťte chladicí soustavu a vyčistěte vzduch. Viz servisní příručka. | |
| 4. | Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. Viz servisní příručka. | |
| 5. | Zkalibrujte ECM pomocí správné kalibrace pro konfiguraci. Další informace získáte u prodejce. | |
| 6. | Zahřejte motor motocyklu na běžnou provozní teplotu. Tento postup několikrát zopakujte, abyste zkontrolovali jeho správné fungování. | |
| 7. | ZÁSADY ZÁBĚHU naleznete v návodu k použití. |
