KIT SCREAMIN' EAGLE 131/135CI STAGE IV
941006642025-01-23
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
92500143, 92500144 | Occhiali di protezione, chiave dinamometrica |  |
(1) È richiesta l'installazione ad opera del concessionario e il DTII
CONTENUTO DEL KIT
Figura 1. Contenuto del kit: Testata e cilindro 131/135
Tabella 2. Contenuto del kit: Testata e cilindro 131/135
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 8 | Dado flangiato | 10200303 | |
| 2 | 2 | Guarnizione dello scarico | 65324-83B | |
| 3 | 1 | Kit testata, granito nero | 16501333 | Solo kit 92500143 |
| Kit testata, nero | 16501332 | Solo kit 92500144 | ||
| 4 | 1 | Kit cilindro, granito nero | 16800404 | Solo kit 92500143 |
| Kit cilindro, nero | 16800407 | Solo kit 92500144 | ||
| 5 | 1 | Tubo flessibile | 26900305 | |
| 6 | 4 | Fascetta | 10800212 | |
| 7 | 1 | Raccordo | 62800067 | include o-ring 11900197 |
Figura 2. Contenuto del kit: Pistoni da 131/135
Tabella 3. Contenuto del kit: Testata e cilindro 131/135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 1 | Kit pistone, 135 | 21900164A | Solo kit 92500143 |
| 1 | Kit pistone, 131 | 21900169 | Solo kit 92500144 | |
| 2 | 2 | Gruppo delle fasce elastiche | 22000126 | |
| 3 | 4 | Anello elastico di arresto | 22097-99 | |
| 4 | 2 | Spinotto del pistone | 22558-07 | |

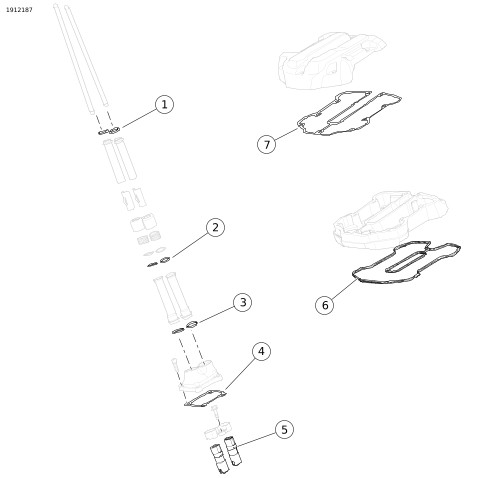

Figura 3. Contenuto del kit: Distribuzione 131/135
Tabella 4. Contenuto del kit: Distribuzione 131/135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 4 | Anello di tenuta O-ring | 11293 | |
| 2 | 4 | Anello di tenuta O-ring | 11132A | |
| 3 | 4 | Anello di tenuta O-ring | 11145A | |
| 4 | 2 | Guarnizione, coperchio delle punterie | 25700362A | |
| 5 | 1 | Kit punteria | 18572-13 | |
| 6 | 2 | Guarnizione, coperchio dei bilancieri inferiori | 25700425A | |
| 7 | 2 | Guarnizione, coperchio dei bilancieri superiori | 25700372B | |
Figura 4. Contenuto del kit: Componenti alloggiamento albero a camme 131/135
Tabella 5. Contenuto del kit: Componenti alloggiamento albero a camme 131/135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 1 | Stemma, 135, Stage IV | 14102079 | Solo kit 92500143 |
| 1 | Stemma, 131, Fase IV | 14102078 | Solo kit 92500144 | |
| 2 | 1 | Guarnizione, coperchio dell’albero a camme | 25700370A | |
| 3 | 1 | Anello di tenuta O-ring | 11900103 | |
| 4 | 1 | Albero a camme, SE8-550 | 25400432 | |
| 5 | 1 | Kit della pompa dell’olio | 62400264 | Solo kit 92500143 |
| 6 | 1 | Anello di tenuta O-ring | 11293 | Codolo della pompa dell'olio |
Elementi inclusi nel kit ma non mostrati | |||||
| 1 | Corpo della valvola a farfalla da 68 mm Screamin Eagle | 27300194 | ||
| 1 | Collettore di aspirazione Screamin Eagle 68mm | 27300218 | ||
| 1 | Kit iniettore a portata maggiorata Screamin’ Eagle | 27400067 | ||
| 1 | Collettore di scarico | 65600177 | ||
GENERALE
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
- Il kit richiede la ricalibrazione del Modulo di controllo elettronico (ECM) . Rivolgersi a un concessionario Harley-Davidson.
Questi prodotti sono disponibili presso il concessionario Harley-Davidson locale.
PREPARAZIONE
| 1. | Raddrizzare la motocicletta. Vedere il manuale di manutenzione. | |
| 2. | Disattivare il sistema di sicurezza. Vedere il manuale di manutenzione. | |
| 3. | Rimuovere la sella. Vedere il manuale di manutenzione. | |
| 4. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. | |
| 5. | Rimuovere il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 6. | Testate raffreddate a liquido con radiatore in posizione centrale: Svuotare l’impianto di raffreddamento. |
PREPARAZIONE
| 1. | Raddrizzare la motocicletta. Vedere il manuale di manutenzione. | |
| 2. | Disattivare il sistema di sicurezza. Vedere il manuale di manutenzione. | |
| 3. | Rimuovere la sella. Vedere il manuale di manutenzione. | |
| 4. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. | |
| 5. | Rimuovere il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 6. | Testate raffreddate a liquido con radiatore in posizione centrale: Svuotare l’impianto di raffreddamento. |
INSTALLAZIONE
NOTA
I passaggi vengono forniti per illustrare la procedura generale. Seguire le procedure descritte nel manuale di manutenzione.
| 1. | Installare la pompa dell’olio. | |
| 2. | Installare il nuovo albero a camme nel motore. | |
| 3. | Assemblare la piastra per la camma e la guida dell’albero a camme. | |
| 4. | Verificare che i segni di riferimento della fasatura dell’albero a camme e albero a gomiti siano correttamente allineati. | |
| 5. | Installare le nuove punterie, il dispositivo antirotazione, le nuove guarnizioni del coperchio della punteria e i coperchi della punteria. | |
| 6. | Installare i nuovi pistoni e i nuovi cilindri forniti nel kit. Seguire le istruzioni fornite con il kit pistone e cilindro. NOTA Questo kit utilizza una sequenza di serraggio speciale. | |
| 7. | Installare le nuove testate usando i nuovi dadi flangiati inclusi nel kit. Seguire le istruzioni incluse nel kit della testata. | |
| 8. | Installare i tubi dell'asta delle punterie e i nuovi anello di tenuta O-ring dell'asta delle punterie. | |
| 9. | Col pistone posto a circa Punto morto inferiore (BDC) della corsa di espansione, montare i bilancieri. | |
| 10. | Serrare le viti in sequenza alternata per tirare verso il basso, in maniera uniforme, l’asta dei bilancieri. | |
| 11. | Installare i coperchi dei bilancieri. | |
| 12. | Verificare che i segni di riferimento della fasatura dell’albero a camme e albero a gomiti siano correttamente allineati. | |
| 13. | Installare il coperchio degli alberi a camme e una nuova guarnizione forniti nel kit. | |
| 14. | Preparare il nuovo modulo di induzione per l'installazione. Vedere le istruzioni incluse nel modulo a induzione. | |
| 15. | Installare i nuovi iniettori a portata maggiorata. | |
| 16. | Installare ll nuovo modulo a induzione. | |
| 17. | Collegare i tubi flessibili del refrigerante alle testate dei cilindri. NOTA I modelli Touring richiedono l'utilizzo del nuovo collettore di scarico fornito nel kit o dell’impianto di scarico Screamin’ Eagle ad alto flusso con marmitte Street Cannon. | |
| 18. | Installare l’impianto di scarico. | |
| 19. | Installare il gruppo del filtro dell’aria. Vedere il foglio di istruzioni allegato al kit filtro dell’aria a flusso elevato SE acquistato separatamente. |
COMPLETATO
| 1. | Installare il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 2. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 3. | Testate raffreddate a liquido con radiatore in posizione centrale: Riempire il sistema di raffreddamento e spurgare l'aria. Vedere il manuale di manutenzione. | |
| 4. | Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. Vedere il manuale di manutenzione. | |
| 5. | Calibrare ECM con la corretta calibrazione per la configurazione. Consultare il concessionario per maggiori dettagli. | |
| 6. | Utilizzare la motocicletta finché il motore non raggiunge la normale temperatura di funzionamento. Ripetere più volte per verificare il corretto funzionamento. | |
| 7. | Vedere il manuale d'uso per le REGOLE PER IL RODAGGIO. |
