EKSANTRİK MİLİ TAHRİK SPROKETİ TUTMA KİTİ
J037562024-09-04
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Kit Numarası
25566-06
Modeller
Bu kit, 2006 ve sonrası Dyna modeli motosikletlere ve Twin Cam 96™ motorla donatılmış 2007 ve sonrası modellere uyar.
Gerekli Ek Parçalar
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
Eksantrik mili kapağını takarken, orijinal eksantrik mili kapak contası yeni Eksantrik Mili Kapak Contası (Parça numarası 25244-99A) ile değiştirilmelidir. Bu parça bir Harley-Davidson bayisinden temin edilebilir.
Eksantrik Mili Ara Parçası Kitinin (25928-06) ayrı olarak satın alınması önerilir. Bu kitte uygun sproket uyumunu elde etmek için beş farklı pul bulunur.
NOT
Bu talimat kılavuzu, Servis Kılavuz bilgileriyle ilgilidir. Bu kurulum için motosiklet modelinize göre bir Servis El Kitabı gereklidir ve bu el kitabı bir Harley-Davidson Bayisinden temin edilebilir.
Kit İçerikleri
Tablo 1. Kit İçerikleri
Tanım (Miktar) | Parça Numarası |
|---|---|
Kapak vidası, flanşlı altıgen başlı 5/16-18 x 0,75 inç uzun, Sınıf 8 Driloc yapıştırıcı ile | Ayrı Satılmaz |
Rondela, ısıl işlem görmüş 0,312 inç ID, 0,12 inç kalın | Ayrı Satılmaz |
Kapak vidası, flanşlı altıgen başlı 3/8-24 x 1,62 inç uzun, Sınıf 8 Driloc yapıştırıcı ile | Ayrı Satılmaz |
Rondela, ısıl işlem görmüş 0,38 inç ID, 0,22 inç kalın | 6294 |
KURULUM
UYARIHarley-Davidson yedek bağlantı elemanlarını kullanın. Yan sanayi üretimi bağlantı elemanları, performansı olumsuz yönde etkileyip ölüme veya ciddi yaralanmalara neden olabilir. (00013a)
- Her iki eksantrik mili dişlisi flanş cıvatası özel olarak sertleştirilmiştir ve düz rondelalar belirli bir çapa ve taşlanmış yüzeylere sahiptir. Bu montaj işlemini gerçekleştirirken yalnızca bu kitte verilen parçaları kullanın.
- Satış sonrası bağlantı elemanları, bu uygulamada düzgün performans göstermesi için gereken belirli özelliklere sahip olmayabilir.
NOT
Eksantrik mili kapağını yeniden takarken orijinal eksantrik mili kapak contasını yeni bir eksantrik mili kapak contasıyla (ayrıca satın alınır) değiştirin.
NOT
Eksantrik mili sproket cıvatalarını takmadan önce, uygun boyutta vida dişi açıcıyla cıvata deliklerinde kalan kilitleme plastiğini çıkarın.
Servis Kılavuzunun MOTOR bölümündeki ALT UÇ REVİZYONU; MONTAJ; KAPAK VE KAM DESTEK PLAKASI kısmına bakın. Eksantrik mili tahrik sproketlerini krank milinin ve arka eksantrik milinin uçlarına sabitlerken, Servis Kılavuzunda yer alan yerine bu talimat sayfasındaki prosedürleri kullanın.
| 1. | Kitten çıkan iki yeni düz rondelanın her iki tarafına ve yeni cıvataların başlarının alt kısımlarına ince bir film halinde temiz H-D 20W50 motor yağı sürün. | |
| 2. | Bkz. Şekil 1.. Krank dişlisini krank milinin ucuna sabitlemek için daha küçük flanş cıvatasını (1) düz rondela ile takmaya başlayın, ancak sıkmayın. | |
| 3. | Birincil eksantrik mili sproketi eksantrik milinin ucuna sabitlemek için daha büyük flanş cıvatasını (2) düz rondela ile takmaya başlayın, ancak sıkmayın. | |
| 4. | Dönmeyi önlemek için KRANK MİLİ/EKSANTRIK MİLİ SPROKET KİLİTLEME ARACI HD-47941'i (3) krank ve birincil eksantrik mili sproketleri arasına yerleştirin. Aletin sapı, doğru biçimde yerleştirildiğini doğrulamak için “Cam” ve “Crank” şeklinde etiketlenmiştir. | |
| 5. | Alternatif olarak krank mili ve birincil eksantrik mili sproket flanş cıvatalarını 20,3 Nm'ye (15 ft-lbs) sıkın. | |
| 6. | Her flanş cıvatasını bir tam tur (360 derece) gevşetin. | |
| 7. | Son olarak arka eksantrik mili sproket cıvatasını 54 Nm'ye (40 ft-lbs) kadar sıkın. | |
| 8. | Son olarak krank sproket cıvatasını 32,5 Nm'ye (24 ft-lbs) sıkın. | |
| 9. | Sproket kilitleme aletini çıkarın. Birincil eksantrik mili zincir gergisini takmak için Servis Kılavuzundaki talimatları izleyin. |

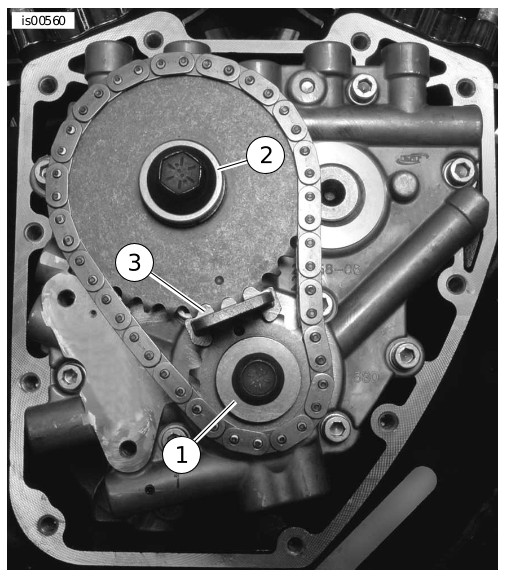

| 1 | Eksantrik mili tahrik sproketinin krank mili üzerindeki vida ve rondelası |
| 2 | Eksantrik mili tahrik sproketinin arka eksantrik milindeki vida ve rondelası |
| 3 | Krank mili / eksantrik mili sproket kilitleme aleti HD-47941 |
Şekil 1. Eksantrik Mili Tahrik Sproketi Takma Donanımı ve Kilitleme Aleti
