BEVESTIGINGSKIT VOOR NOKKENASAANDRIJVING
J037562024-09-04
ALGEMEEN
Instructieblad is ook elektronisch beschikbaar. Voer een van de volgende handelingen uit om te controleren of u de meest recente versie gebruikt die beschikbaar is:
OPMERKING
Deze montagehandleiding kan een aanvullende video bevatten om de installateur te helpen bij het verduidelijken van een bepaald gedeelte van de assemblage. Een gekoppelde video bevindt zich aan het einde van deze montagehandleiding.
Setnummer
25566-06
Modellen
Deze kit past op Dyna-model motorfietsen uit 2006 en later en modellen uit 2007 en later die zijn uitgerust met een Twin Cam 96™-motor.
Vereiste Aanvullende Onderdelen
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
Bij het installeren van het nokkenasdeksel moet de originele nokkenasdekselpakking worden vervangen door een nieuwe nokkenasdekselpakking (onderdeelnummer 25244-99A). Dit onderdeel is verkrijgbaar bij een Harley-Davidson dealer.
Aparte aanschaf van de nokkenas afstandskit (25928-06) wordt aanbevolen. Deze set bevat vijf verschillende afstandsringen waarmee het tandwiel op de juiste manier kan worden uitgelijnd.
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de Servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Tabel 1. Setinhoud
Beschrijving (aantal)
Onderdeelnummer
Dopschroef, zeskantkop met flens
5/16-18 x 0,75 inch lang, klasse 8
met Driloc lijm
Niet afzonderlijk verkrijgbaar
Ring, warmtebehandeld
0,312 inch binnen diameter, 0,12 inch dik
Niet afzonderlijk verkrijgbaar
Dopschroef, zeskantkop met flens
3/8-24 x 1,62 inch lang, klasse 8
met Driloc lijm
Niet afzonderlijk verkrijgbaar
Ring, warmtebehandeld
0,38 inch binnen diameter, 0,22 inch dik
6294
MONTAGE
WAARSCHUWING
Gebruik Harley-Davidson vervangingsbevestigingen. Bevestigingen van derden kunnen het vermogen negatief beïnvloeden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00013a)
  • De flensbouten van beide nokkenastandwielen zijn speciaal gehard en de platte ringen hebben een specifieke diameter en geslepen oppervlakken. Gebruik alleen de onderdelen die in deze kit zijn meegeleverd bij het uitvoeren van deze installatie.
  • Aftermarket bevestigingsmiddelen hebben mogelijk niet de specifieke eigenschappen die nodig zijn om correct te functioneren in deze toepassing.
OPMERKING
Vervang de originele nokkenasdekselpakking door een nieuwe nokkenasdekselpakking (apart verkrijgbaar) bij het opnieuw installeren van het nokkenasdeksel.
OPMERKING
Voordat u de bouten van het nokkenastandwiel monteert, verwijdert u eventuele resten van de borgvlek in de boutgaten met de juiste maat draadfrees.
Raadpleeg de sectie ONDERKANT REVISIE; MONTAGE; DEKSEL EN NOKKENASSTEUNPLAAT in het gedeelte MOTOR van de servicehandleiding. Bij het bevestigen van de tandwielen van de nokkenasaandrijving aan de uiteinden van de krukas en de achterste nokkenas, volgt u de procedures in dit instructieblad in plaats van de procedures in de servicehandleiding.
1. Breng een dunne laag schone H-D 20W50 motorolie aan op beide zijden van de twee nieuwe platte ringen uit de kit, en op de onderkant van de koppen van de nieuwe bouten.

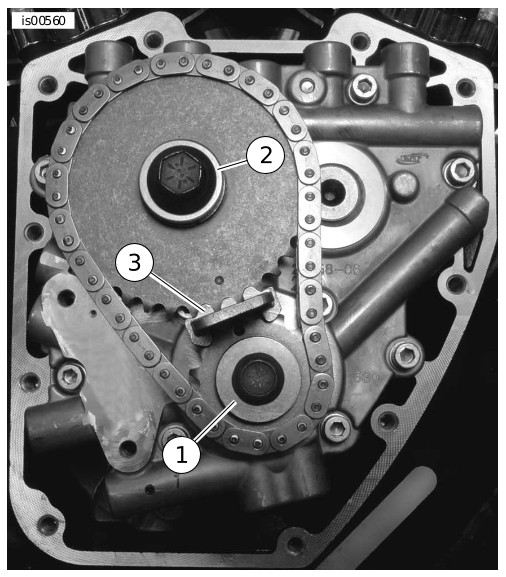

2. Zie Afbeelding 1.. Begin met het bevestigen van de kleinere flensbout (1) met platte ring om het kruktandwiel aan het uiteinde van de krukas, maar draai deze nog niet vast.
3. Begin met het bevestigen van de grotere flensbout (2) met platte ring om het primaire nokkenastandwiel aan het uiteinde van de nokkenas, maar draai deze nog niet vast.
4. Plaats het KRUKAS/NOKKENASTANDWIEL vergrendelingsgereedschap HD-47941 (3) tussen de krukas en de primaire nokkenastandwielen om rotatie te voorkomen. Het handvat van het gereedschap is gemarkeerd met "Crank" en “Cam“ voor de juiste positionering.
5. Draai afwisselend de flensbouten van de krukas- en primaire nokkenas-tandwiel vast tot 15 ft-lbs (20,3 Nm).
6. Draai elke flensbout een volledige slag (360 graden) los.
7. Draai de bout van het achtertandwiel van de nokkenas definitief vast tot 40 ft-lbs (54 Nm).
8. Draai de bout van het krukastandwiel definitief vast tot 24 ft-lbs (32,5 Nm).
9. Verwijder het tandwielvergrendelingsgereedschap. Volg de instructies in de servicehandleiding voor het installeren van de primaire nokkenas-kettingspanner.
1Nokkenas-aandrijftandwiel schroef en ring op krukas
2Nokkenas-aandrijftandwiel schroef en ring op achterste nokkenas
3Krukas / nokkenas tandwiel vergrendelingsgereedschap HD-47941
Afbeelding 1. Bevestigingshardware voor het nokkenas-aandrijftandwiel en vergrendelingsgereedschap
