ZESTAWY GŁOŚNIKÓW STAGE I, II, III - POKRYWA BAGAŻNIKA (NR KAT. 76001291, 76001292, 76001299)
941003642024-10-25
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
76001291, 76001292, 76001299 | Okulary ochronne, klucz dynamometryczny |  |
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

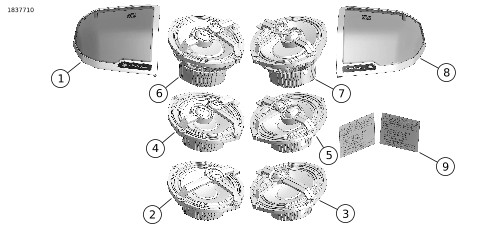

Rysunek 1. Zawartość zestawu: Zestaw głośników pokrywy wieka Stage I, II, III
Tabela 2. Zawartość zestawu: Zestaw głośników pokrywy wieka Stage I, II, III
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Kratka, głośnik sakwy, Stage I, prawa | 76001249 | |
| Kratka, głośnik sakwy, Stage II i III, prawa | 76001138 | |||
| 2 | 1 | Głośnik, 5x7 Stage I, prawy | 76001280 | |
| 3 | 1 | Głośnik, 5x7 Stage I, lewy | 76001281 | |
| 4 | 1 | Głośnik, 5x7 Stage II, prawy | 76001133 | |
| 5 | 1 | Głośnik, 5x7 Stage II, lewy | 76001183 | |
| 6 | 1 | Głośnik, 6x9 Stage III, prawy | 76001134 | |
| 7 | 1 | Głośnik, 6x9 Stage III, lewy | 76001182 | |
| 8 | 1 | Kratka, głośnik sakwy, Stage I, lewy | 76001250 | |
| Kratka, głośnik sakwy, Stage II i III, lewy | 76001139 | |||
| 9 | 1 | Etykieta z ostrzeżeniem, pojemność bagażnika, głośnik 5x7 | 14003785 | |
| Etykieta z ostrzeżeniem, pojemność bagażnika, głośnik 6x9 | 14003811 | |||
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Pasuje do: CVO Street Glide (FLHXSE) 2023, Road Glide (FLTRXSE) i Street Glide (FLHX) 2024, Road Glide (FLTRX).
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
Te produkty są dostępne u najbliższego dealera Harley-Davidson.
- FLHX oraz FLTRX 2024 i nowsze: do montażu konieczny jest oddzielny zakup zestawu instalacyjnego wiązki głośnika (nr kat. 76001300).
- FLHX oraz FLTRX 2024 i nowsze: do montażu konieczny jest oddzielny zakup podstawowego wzmacniacza (nr kat. 76001294).
- FLHX oraz FLTRX 2024 i nowsze: do montażu konieczny jest oddzielny zakup zestawu wieka głośnika sakwy. Skontaktuj się z dilerem firmy Harley-Davidson.
Zaleca się, aby instalację przeprowadził technik w salonie Harley-Davidson.
W celu zapewnienia odpowiedniej jakości dźwięku, wymagana jest konfiguracja głośników w Jednostka komunikacyjna systemu informacyjno-rozrywkowego (IFCU)LUBCyfrowy technik II (DT II) w celu skonfigurowania audio i aktualizacji oprogramowania fabrycznego wzmacniacza.
UWAGA
Sprawdź, czy podczas konfiguracji wybrano odpowiedni głośnik stage, który zapewni prawidłowe funkcje audio i działanie głośników. Niewłaściwy wybór głośnika stage może być przyczyną jego złego działania i uszkodzenia.
PRZYGOTOWANIE
UWAGA
Modele z układem alarmowym: Wyłącz system alarmowy.
| 1. | Zdejmij lewą sakwą. Zob. instrukcja serwisowa. | |
| 2. | Zdejmij lewą pokrywę boczną. Zob. instrukcja serwisowa. | |
| 3. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. |
USUŃ
UWAGA
Na ilustracji pokazano elementy nowego głośnika, Producent oryginalnego wyposażenia (OEM) jest podobna.
Jeśli głośniki są już zamontowane przeprowadź tę procedurę.
| 1. | Odłącz złącza oryginalnej wiązki audio. | |
| 2. | Rysunek 2 Odkręć wkręty kratki głośnika (4). | |
| 3. | Zdejmij kratkę oryginalnego głośnika (1). | |
| 4. | Odkręć wkręty głośnika (5). | |
| 5. | Wyjmij oryginalny głośnik (2) z pokrywy bagażnika. | |
| 6. | Powtórz tę procedurę po drugiej stronie. |
ZAMONTUJ
UWAGA
Niewykończone pokrywy bagażnika należy przez zamontowaniem polakierować.
Długa śruba (5), krótka śruba (4), element dystansowy (3) oraz wiązka znajdują się w ZESTAWIE MONTAŻOWYM WIĄZKI GŁOŚNIKA SAKWY (NR KAT. 76001300). Sprawdź wymagania dotyczące montażu.
| 1. | Rysunek 1 Zamontuj głośnik w pokrywie sakwy (2-7). a. Rysunek 3 Ustaw głośnik odpowiednio do pokrywy sakwy. | |
| 2. | Rysunek 2 Wkręć wkręty głośnika (5). a. Dokręć wkręty naprzemiennie. b. Dokręć momentem. Moment obrotowy: 2–2,5 N·m (18–22 in-lbs) Śruba głośnika | |
| 3. | Pamiętaj, aby w pokrywie sakwy prawidłowo umieścić przekładki (3). | |
| 4. | Przykręć kratkę głośnika (1) do pokrywy sakwy. | |
| 5. | Wkręć wkręty kratki (4). a. Dokręć wkręty naprzemiennie. b. Dokręć momentem. Moment obrotowy: 2–2,5 N·m (18–22 in-lbs) Wkręt kratki głośnika | |
| 6. | Podłącz złącza wiązki audio. | |
| 7. | Rysunek 1 Naklej etykietę z informacją o ładowności sakwy (9). a. Nowa etykieta powinna pokryć starą. | |
| 8. | Powtórz tę procedurę po drugiej stronie. |
UKOŃCZONO
UWAGA
Aby zapobiec ewentualnym uszkodzeniom systemu nagłośnienia, przed zainstalowaniem bezpiecznika głównego sprawdź, czy zapłon jest WYŁĄCZONY.
| 1. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 2. | Ustaw przełącznik zapłonu w położeniu ON (wł.), ale nie uruchamiaj motocykla. | |
| 3. | Upewnij się, że wszystkie głośniki oraz funkcja tłumienia głośników przednich/tylnych działa poprawnie. W przeciwnym razie sprawdź okablowanie. | |
| 4. | Zamontuj lewą pokrywę boczną. Zob. instrukcja serwisowa. | |
| 5. | Zamontuj lewą sakwę. Zob. instrukcja serwisowa. |
| 1 | Osłona |
| 2 | Głośnik |
| 3 | Element dystansowy (4) |
| 4 | Wkręt kratki (4) |
| 5 | Wkręt głośnika (4) |
Rysunek 2. Zespół głośnika i kratki (typowy)
Rysunek 3. Ustawienie wieka sakwy w stosunku do głośnika
