KIT DE ALTAVOZ-TAPA DE ALFORJA STAGE I, II, III (NP 76001291, 76001292, 76001299)
941003642024-10-25
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
76001291, 76001292, 76001299 | Gafas de seguridad, llave dinamométrica |  |
(1) Es necesario apretar al valor del par de apriete u otras herramientas moderadas y técnicas
CONTENIDOS DEL KIT

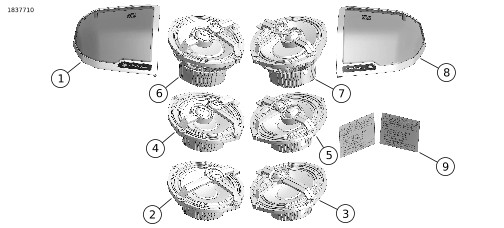

Figura 1. Contenido del kit: Kit de altavoces de tapa de alforja Stage I, II y III
Tabla 2. Contenido del kit: Kit de altavoces de tapa de alforja Stage I, II y III
 | Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
 | 1 | 1 | Rejilla, altavoz de alforja, Stage I, derecha | 76001249 | |
| Rejilla, altavoz de alforja, Stage II y III, derecha | 76001138 | |||
| 2 | 1 | Altavoz, 5x7 Stage I, derecho | 76001280 | |
| 3 | 1 | Altavoz, 5x7 Stage I, izquierdo | 76001281 | |
| 4 | 1 | Altavoz, 5x7 Stage II, derecho | 76001133 | |
| 5 | 1 | Altavoz, 5x7 Stage II, izquierdo | 76001183 | |
| 6 | 1 | Altavoz, 6x9 Stage III, derecho | 76001134 | |
| 7 | 1 | Altavoz, 6x9 Stage III, izquierdo | 76001182 | |
| 8 | 1 | Rejilla, altavoz de alforja, Stage I, izquierda | 76001250 | |
| Rejilla, altavoz de alforja, Stage II y III, izquierda | 76001139 | |||
| 9 | 1 | Etiqueta de advertencia, capacidad de la alforja, altavoz 5x7 | 14003785 | |
| Etiqueta de advertencia, capacidad de la alforja, altavoz 6x9 | 14003811 | |||
GENERALIDADES
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de Piezas y accesorios (Piezas y accesorios) (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com .
Se ajusta a: CVO Street Glide (FLHXSE), Road Glide (FLTRXSE) 2023 y Street Glide (FLHX), Road Glide (FLTRX) 2024.
Compruebe que se esté usando la versión más actual de la hoja de instrucciones. Está disponible en: h-d.com/isheets
Contacte con el Centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (solamente EE. UU.) o al 1-414-343-4056.
Requisitos de instalación
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un Manual de servicio para la motocicleta de este modelo del año y modelo y está disponible en:
- Un concesionario Harley-Davidson.
- El Portal de información de H-D Service, un acceso por suscripción disponible para la mayoría de los modelos de 2001 y posteriores. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
Estos artículos se encuentran disponibles en un concesionario de Harley-Davidson.
- FLHX y FLTRX 2024 y posteriores: Para esta instalación se requiere la compra por separado del kit de instalación del arnés de altavoces (n.º de pieza 76001300).
- FLHX y FLTRX 2024 y posteriores: Para esta instalación se requiere la compra por separado del amplificador primario (n.° de pieza 76001294).
- FLHX y FLTRX 2024 y posteriores: Para esta instalación se requiere la compra por separado del kit de la tapa del altavoz de alforja (n.° de pieza 76001294). Consulte con un concesionario Harley-Davidson.
Se recomienda que la instalación la lleve a cabo un técnico de un concesionario de Harley-Davidson.
Para garantizar un rendimiento de audio adecuado, se requiere la configuración del altavoz en el Unidad de control de infoentretenimiento (IFCU)O se requiere Digital Technician II (DT II) para la configuración de audio y la actualización del firmware del amplificador.
NOTA
Asegúrese de seleccionar el altavoz Stage adecuado durante la configuración para obtener una funcionalidad de audio y un rendimiento de altavoces adecuados. Si se selecciona el Stage incorrecto, esto puede provocar un rendimiento deficiente del altavoz además de daños.
PREPARACIÓN
NOTA
Modelos con seguridad: Desactive el sistema de seguridad.
| 1. | Quite la alforja izquierda. Vea el manual de servicio. | |
| 2. | Quita la cubierta lateral izquierda. Vea el manual de servicio. | |
| 3. | Quite el fusible principal. Vea el manual de servicio. |
EXTRACCIÓN
NOTA
Se muestran en gráfico los nuevos componentes del altavoz, Fabricante de equipo original (OEM) es similar.
Si los altavoces ya están instalados, siga este procedimiento.
| 1. | Desconecte los conectores del arnés de audio originales. | |
| 2. | Figura 2 Extraiga los tornillos de la parrilla (4). | |
| 3. | Extraiga la parrilla del altavoz de OEM (1). | |
| 4. | Extraiga los tornillos del altavoz (5). | |
| 5. | Extraiga el altavoz original (2) de la tapa de la alforja. | |
| 6. | Repita el procedimiento en el lado opuesto. |
INSTALACIÓN
NOTA
Las cubiertas de alforja no acabadas deben tener la pintura antes de la instalación de los altavoces.
El tornillo largo (5), el tornillo corto (4), el espaciador (3) y el arnés están incluidos en el KIT DE INSTALACIÓN DEL ARNÉS DEL ALTAVOZ DE ALFORJA (N.º DE PIEZA 76001300). Consulte los requisitos de instalación
| 1. | Figura 1 Instale el altavoz (2-7) en la tapa de la alforja. a. Figura 3 Oriente el altavoz en dirección a la tapa de la alforja. | |
| 2. | Figura 2 Instale los tornillos del altavoz (5). a. Ajuste alternadamente los tornillos. b. Ajuste. Par: 2–2,5 N·m (18–22 in-lbs) Tornillo del altavoz | |
| 3. | Asegúrese de que los espaciadores (3) estén correctamente colocados en la tapa de la alforja. | |
| 4. | Instale la parrilla del altavoz (1) en la tapa de la alforja. | |
| 5. | Instale los tornillos de la parrilla (4). a. Ajuste alternadamente los tornillos. b. Ajuste. Par: 2–2,5 N·m (18–22 in-lbs) Tornillo de la rejilla del altavoz | |
| 6. | Conecte los conectores del arnés de audio. | |
| 7. | Figura 1 Instale la etiqueta de capacidad de la alforja (9). a. Aplique sobre la etiqueta actual. | |
| 8. | Repita el procedimiento en el lado opuesto. |
Finalización
NOTA
Para evitar posibles daños al sistema de sonido, verifique que el encendido esté en la posición OFF antes de instalar el fusible principal.
| 1. | Instale el fusible principal. Vea el manual de servicio. | |
| 2. | Encienda el interruptor de encendido, pero no arranque la motocicleta. | |
| 3. | Asegúrese de que funcionan todos los altavoces y que la función de atenuador delantero/trasero funcione correctamente. Si no es así, verifique el cableado de los altavoces. | |
| 4. | Instala la cubierta lateral izquierda. Vea el manual de servicio. | |
| 5. | Instale la alforja izquierda. Vea el manual de servicio. |
| 1 | Parrilla |
| 2 | Altavoz |
| 3 | Espaciador (4) |
| 4 | Tornillo de la parrilla (4). |
| 5 | Tornillo del altavoz (4) |
Figura 2. Conjunto de altavoces y parrilla (típico)
Figura 3. Orientación de la tapa del altavoz con respecto a la alforja
