KIT DE CONVERSIE SCREAMIN' EAGLE 110 (1800 CC) - CAPETE STOC
J061762022-03-08
GENERAL
Cod kit
92500035
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul de Piese și accesorii de vânzare cu amănuntul sau secțiunea Piese și accesorii din Consultaţi: www.harley-davidson.com.
Verificaţi că utilizați cea mai recentă versiune a instrucţiunilor. Aceasta este disponibilă la: Consultaţi: h-d.com/isheets
Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.
Cerințe pentru montare
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru modelul motocicletei dvs. disponibil la:
- Un dealer Harley-Davidson
- La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi. Pentru mai multe informații, consultați Consultaţi: Întrebări frecvente referitoare la abonamente.
OBSERVAȚIE
Nu utilizați pistoane CVO stoc cu cilindri de 4 inci cu șurub, deoarece este posibil să apară interferențe între pistoane și carter.
Aceste elemente sunt disponibile de la dealerul local Harley-Davidson.
- Modelele Touring Twin-Cooled 2014-2016: achiziția separată a garniturii de chiulasă (cod produs 16500168) este necesară pentru instalare.
- Achiziția separată a Screamin' Eagle Pro Street Tuner (cod produs 41000008C) este necesară pentru această instalare.
- Digital Technician II (DT II) este necesară pentru această instalare.
Conținut kit
OBSERVAȚIE
Montarea acestui kit de către un dealer autorizat Harley-Davidson nu va afecta garanția limitată a vehiculului.
Acest kit este destinat exclusiv aplicațiilor de înaltă performanță. Comercializarea sau utilizarea acestui kit de performanță pentru motor pe vehiculele cu motor cu poluare controlată este legală în anumite țări sau regiuni. Pentru cerințele de compatibilitate valabile în zona în care vă aflați, consultați un dealer local Harley-Davidson.
Acest kit include o etichetă de rodaj cu emisii parțiale și o etichetă cu informații despre produs, ca o cerință a reglementărilor privind emisiile EPA de la CARB (California Air Resource Board - Consiliul pentru resursa aer din California). Găsiți eticheta referitoare la emisia de gaze pe tubul cadrului de sub ghidon. Plasați noua etichetă parțială din acest kit deasupra părții de sus a etichetei referitoare la emisia de gaze de pe tubul cadrului.
DEMONTAREA
Pregătirea pentru service
| 1. | Dezarmați sistemul de securitate. | |
| 2. | Ridicați motocicleta. | |
| 3. | Consultați manualul de service. Scoateți șaua. | |
| 4. | Consultați manualul de service. Scoateți siguranța principală. | |
| AVERTISMENT Când depanați sistemul de combustibil, nu fumați și nu permiteți flacără deschisă sau scântei în apropiere. Benzina este extrem de inflamabilă și explozivă, fapt care ar putea conduce la deces sau la vătămări grave. (00330a) | ||
| 5. | Consultați manualul de service. Demontați rezervorul de combustibil. |
Demontați componentele motorului
- Consultați manualul de service. Demontați ansamblul existent de filtrare a aerului.
- Consultați manualul de service. Demontați sistemul de eșapament existent.
- Consultați manualul de service. Dezasamblați capătul superior al motorului și ansamblul plăcii cu came.
- Consultați manualul de service. Demontați arcul existent al diafragmei ambreiajului.
MONTAREA
Montați componentele motorului și ale ambreiajului
- Consultați Figura 4 . Instalați noi rulmenți interiori cu came incluși în acest kit.
- Consultați manualul de service. Consultați Instalarea arcului diafragmei de ambreiaj din kit.
- Instalați kitul de arc supapă și sigilii. Urmați instrucțiunile din arcul supapei și kitul de etanșare.
- Consultați manualul de service. Montați sistemul de eșapament.
- Montați ansamblul de filtrare a aerului. Urmați instrucțiunile din kitul de filtru de aer.
Asamblare finală
| 1. | Consultați manualul de service. Montați rezervorul de combustibil. | |
| 2. | Consultați manualul de service. Montați șaua. | |
| 3. | Consultați manualul de service. Montați siguranța principală. | |
| AVERTISMENT După montarea șeii, trageți-o în sus pentru a vă asigura că este blocată în poziție. În timpul cursei, o șa slăbită se poate deplasa determinând pierderea controlului, fapt care ar putea conduce la deces sau la vătămări grave. (00070b) NOTIFICARE Când instalați acest kit, trebuie să recalibrați modulul ECM. Dacă nu recalibrați corespunzător modulul ECM, motorul poate fi grav avariat. (00399b) | ||
| 4. | Descărcați noua calibrare ECM folosind programul Digital Technician ™ la un dealer Harley-Davidson sau folosind kitul Screamin' Eagle Street Performance Tuner. | |
| 5. | Puneți motorul în funcțiune. Repetați procedura de câteva ori pentru a vă asigura că funcționează corect. |
Funcționare
Consultați secțiunea REGULI DE CONDUS ÎN TIMPUL RODAJULUI din manualul proprietarului pentru instrucțiuni despre rodajul motocicletei.
COMPONENTE DE SERVICE
Figura 1. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Tabelul 1. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Ansamblu cilindru (negru) (2) | 16800102 | 6 | Garnitură, chiulasă (2) | 16801-07B | |
2 | Piston (2) | Nu se vinde separat | 7 | Inel O, cep cilindru (2) | 11256 | |
3 | Set inel piston (2) | 21951-11 | 8 | Garnitură, port evacuare (2) | 65324-99A | |
4 | Bolț de piston (2) | 22100001 | 9 | Garnitură de etanșare, colector de admisie (2) | 26995-86B | |
5 | Șaibă elastică bolț de piston (4) | 22097-99 | 10 | Arc supapă și kit de etanșare | 18013-03A | |
Note: Kitul de piston (2190050) include articolele 2 până la 5. Articolele 6 până la 9 sunt de asemenea incluse în setul de garnituri pentru came superioare (16500385). | ||||||

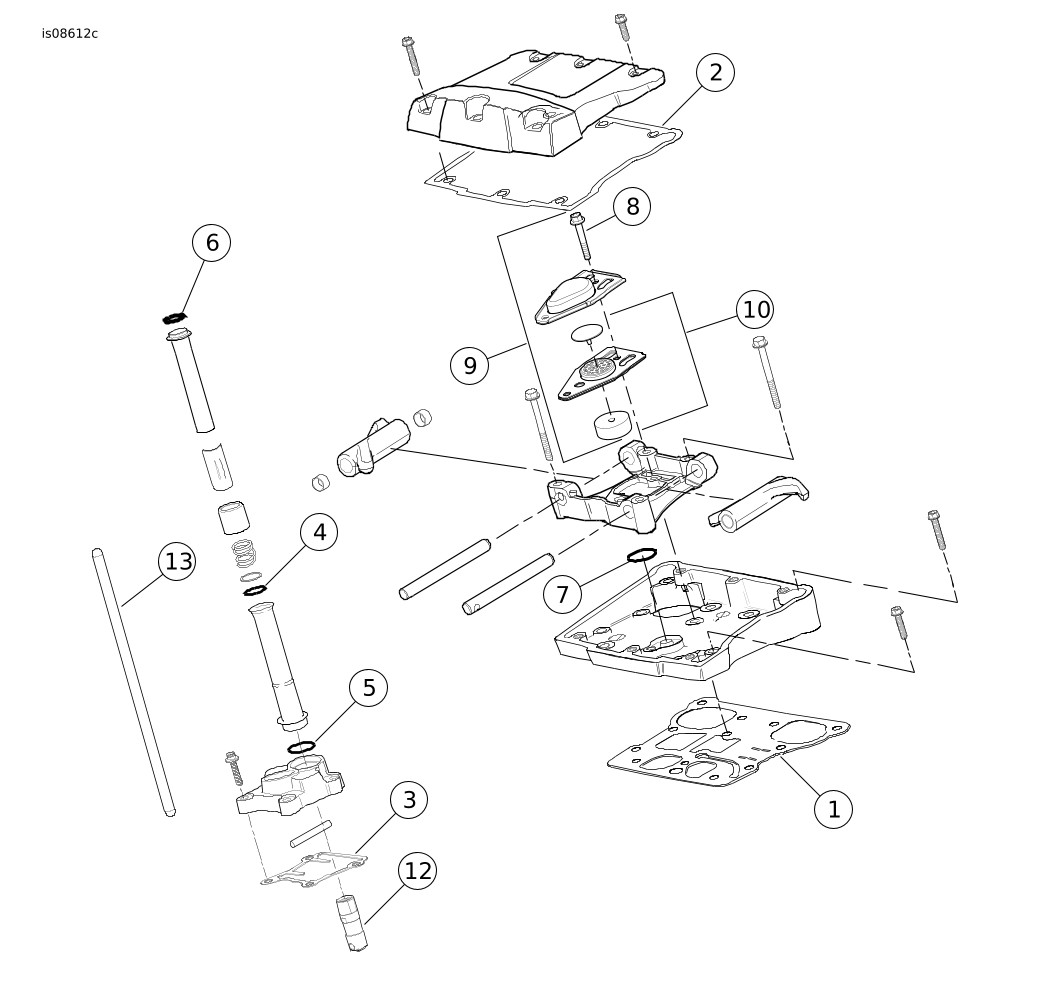

Figura 2. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Tabelul 2. Componente de service: Kit Screamin' Eagle 110 (1800 CC) - Capete stoc
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Garnitură, bază capac de culbutor (2) | 16719-99B | 8 | Bolț de aerisire (4) | 4400 | |
2 | Garnitură, capac superior de culbutor (2) | 17386-99A | 9 | Ansamblu supapă de aerisire (2) | 17025-03A | |
3 | Garnitură, capac tachet (2) | 18635-99B | 10 | Ansamblu deflectoare (2) [include garnituri (2)] | 26500002 | |
4 | Inel O, capac mijlociu tijă de împingere (4) | 11132A | 11 | Arc, diafragmă ambreiaj (2) (nu este afișat) | 37951-98 | |
5 | Inel O, capac inferior tijă de împingere (4) | 11145A | 12 | Kit tachet de mare capacitate | 18572-13 | |
6 | Inel O, capac superior tijă de împingere (4) | 11293 | 13 | Kit Perfecr fit (+.030 in) | 18401-03 | |
7 | Inel O, suport braț culbutor (2) | 11270 | Note: Articolele 1 până la 10 sunt incluse în kitul de garnituri superioare și de came (16500385). | |||
Figura 3. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Tabelul 3. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Articol | Descriere (Cantitate) | Part No. |
|---|---|---|
1 | Garnitură pentru capacul camelor | 25244-99A |
2 | Inelul de fixare | 11461 |
3 | Arbore cu came, față | Nu se vinde separat |
4 | Arbore cu came, spate | Nu se vinde separat |
5 | Kit de rulment, ac, partea stângă (2) | 24018-10 |
6 | Inel de etanșare între pompa de ulei și carter | 11293 |
7 | Inel de etanșare între placa de sprijin a camelor și carter (2) | 11301 |
8 | Rolă de fixare | 601 |
9 | Inel O, diblu pentru carter (2) | 11273 |
Articolele sunt menționate în text, dar nu sunt incluse în kit: | ||
A | Șaibă | 6294 |
B | Kit de retenție a unității cu came (include șurub și șaibă) | 25566-06 |
Articolele 3 și 4 sunt disponibile în Cam Kit (25400117) Articolele 1, 2 până la 5 sunt incluse în 9 în kitul de garnituri came și capac superior adăugat Kitul Twin Cam (4) (16500385) | ||

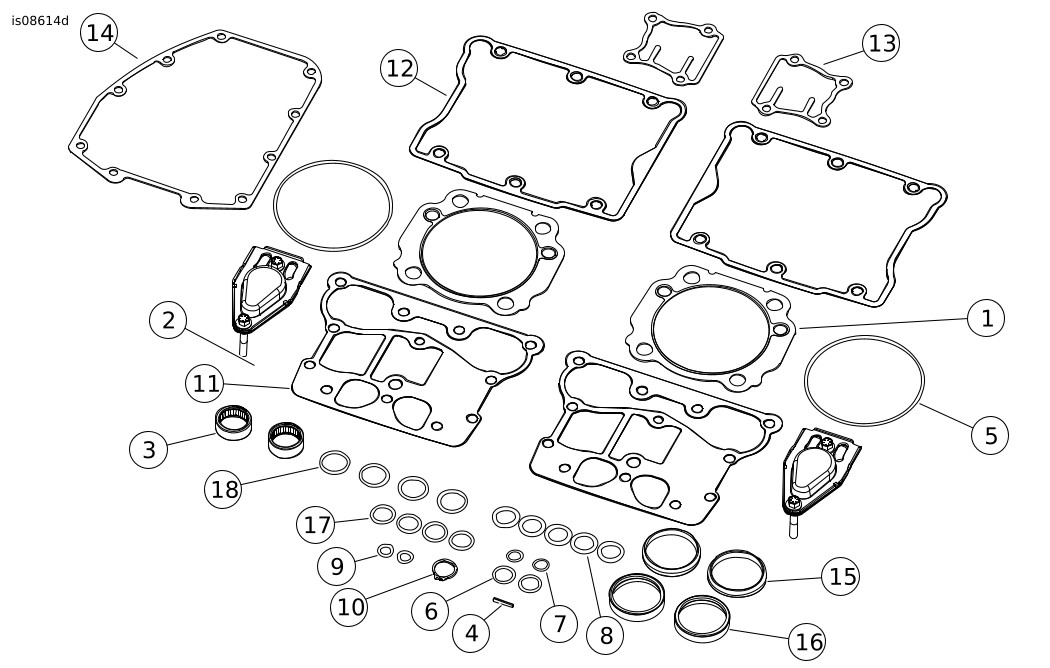

Figura 4. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Tabelul 4. Componente de service: Kit de conversie Screamin' Eagle 110 (1800 CC) - Capete stoc
Articol | Descriere (Cantitate) | Part No. |
|---|---|---|
1 | Garnitură, chiulasă (2) | 16801-07B |
2 | Ansamblu supapă de aerisire (2) | 17025-03A |
3 | Kit de rulment, ac, partea stângă arbore cu came (2) | 24018-10 |
4 | rola PIN, cam placa de reducere a presiunii | 601 |
5 | Inel O, cep cilindru (2) | 11256 |
6 | Inel O, suport braț culbutor (2) | 11270 |
7 | Inel O, diblu pentru carter (2) | 11273 |
8 | O-inel, capacul superior al tijei de împingere (4), pompa de ulei la placa cu came (1) | 11293 |
9 | Inel de etanșare între placa de sprijin a camelor și carter (2) | 11301 |
10 | Inelul de fixare | 11461 |
11 | Garnitură, bază capac de culbutor (2) | 16719-99B |
12 | Garnitură, capac superior de culbutor (2) | 17386-99A |
13 | Garnitură, capac tachet (2) | 18635-99B |
14 | Garnitură pentru capacul camelor | 25244-99A |
15 | Garnitură de etanșare, colector de admisie (2) | 26995-86B |
16 | Garnitură, port evacuare (2) | 65324-83B |
17 | Inel O, capac mijlociu tijă de împingere (4) | 11132A |
18 | Inel O, capac inferior tijă de împingere (4) | 11145A |
Articolele sunt menționate în text, dar nu sunt incluse în kit: | ||
A | Garnitură de etanșare ventil (4) (nu este prezentată) | 18094-02A |
Articolele 1 până la 18 sunt incluse în 4 în kitul de garnituri came și capac superior adăugat răcit cu aer (piesa nr. 16500384). 16500385). | ||
