ชุดติดตั้งชุดสายไฟลำโพงกระเป๋าข้าง (PN 76001300

941003662024-12-13

ข้อมูลทั่วไป

ตาราง 1 ข้อมูลทั่วไป

ชุด	เครื่องมือที่แนะนำ	ระดับทักษะ⁽¹⁾
76001300	แว่นตานิรภัย ประแจวัดแรงบิด

(1) อุปกรณ์พิเศษหรือเทคนิคที่ต้องใช้ในการติดตั้ง

เนื้อหาเกี่ยวกับชุดอุปกรณ์

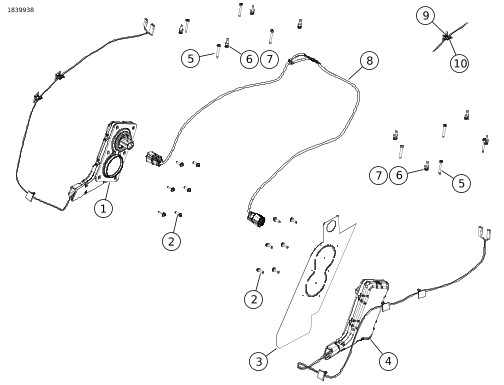

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดติดตั้งชุดสายไฟลำโพงกระเป๋าข้าง

ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดติดตั้งชุดสายไฟลำโพงกระเป๋าข้าง

ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
รายการ	จำนวน	คำอธิบาย	หมายเลขชิ้นส่วน	ข้อความ
1	1	แผงชุดสายไฟภายใน, กระเป๋าข้าง, ด้านซ้าย	69203363
2	12	สกรูหัว Torx	10200065
3	1	แม่แบบเจาะ	76001389
4	1	แผงชุดสายไฟภายใน, กระเป๋าข้าง, ด้านขวา	69203362
5	8	สกรู, ลําโพง	10200095
6	8	สกรู, ตะแกรง	10200351
7	8	แหวนรอง, ยาง	10300066
8	1	ชุดสายไฟ, ลําโพงกระเป๋าข้าง	69203357
9	6	ตัวยึดสายไฟ	69200342
10	8	แถบรัดสาย	10065

ทั่วไป

รุ่น

สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com

ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets

ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056

ข้อกำหนดในการติดตั้ง

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ในการติดตั้งนี้ ต้องใช้คู่มือซ่อมบำรุงและ คู่มือการวินิจฉัยระบบไฟฟ้า (EDM) สำหรับรถมอเตอร์ไซค์ปีและรุ่นนั้นๆ ซึ่งขอรับได้จาก:

ผู้จำหน่าย Harley-Davidson
พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก

FLHX และ FLTRX ปี 2024 ขึ้นไป: จำเป็นต้องซื้อชุดลำโพงกระเป๋าข้าง (หมายเลขชิ้นส่วน 76001291, 76001292 หรือ 76001299) แยกต่างหากเพื่อใช้ในการติดตั้งนี้
FLHX และ FLTRX ปี 2024 ขึ้นไป: จําเป็นต้องซื้อเครื่องขยายเสียงหลักของ Harley-Davidson (หมายเลขชิ้นส่วน 76001294) แยกต่างหากเพื่อใช้ในการติดตั้งนี้
FLHX และ FLTRX ปี 2024 ขึ้นไป: จําเป็นต้องซื้อชุดฝาปิดลำโพงกระเป๋าข้างแยกต่างหากเพื่อใช้ในการติดตั้งนี้ ติดต่อศูนย์ผู้จำหน่าย Harley-Davidson

แนะนำให้ติดตั้งโดยช่างเทคนิคที่ผู้จำหน่าย Harley-Davidson

เพื่อให้มั่นใจถึงประสิทธิภาพเสียงที่เหมาะสม จำเป็นต้องตั้งค่าลําโพงใน หน่วยควบคุมอินโฟเทนเมนต์ (IFCU) หรือ ช่างเทคนิคดิจิทัล II (DT II) สําหรับการกําหนดค่าระบบเสียงและการอัปเดตเฟิร์มแวร์เครื่องขยายเสียง

เตรียมพร้อม

หมายเหตุ

รุ่นที่มีการรักษาความปลอดภัย: ปิดการทำงานระบบรักษาความปลอดภัย

1.	ถอดกระเป๋าข้างรถด้านซ้ายและขวาออก ดูคู่มือการให้บริการ
2.	ถอดฝาปิดข้างซ้ายและขวาออก ดูคู่มือการให้บริการ
3.	เอาฟิวส์หลักออก ดูคู่มือการให้บริการ
4.	ถอดที่นั่งออก

ปรับแต่งกระเป๋าข้าง

1.	รูปภาพ 2 จัดวางเทมเพลตเจาะรูบนกระเป๋าข้างด้านขวา หมายเหตุ ใช้ความระมัดระวังอย่างที่สุดไม่ให้พื้นผิวสีเคลือบเสียหาย ขอแนะนําให้ทําเครื่องหมายรูด้วยปากกามาร์กเกอร์ปลายนิ่มจากนั้นวัดเครื่องหมายด้วยสเกลวัดหรือคาลิปเปอร์เพื่อให้แน่ใจว่าตําแหน่งรูอยู่ในแนวเดียวกับแผงชุดสายไฟภายใน a. ติดตั้งเทมเพลตเจาะ (1) ด้านบนแหวนยาง (2) b. ไล่ไปตามรูปทรง (3) ของกระเป๋าข้างใต้แหวนยาง (2) c. พับเทมเพลตเจาะ (1) เหนือส่วนล่างของกระเป๋าข้าง d. เทมเพลตเจาะ (1) ควรมีพื้นผิวเรียบสัมผัสที่ด้านใดด้านหนึ่งของส่วนล่างของกระเป๋าข้าง e. ใช้เทป (4) เพื่อยึดเทมเพลตเจาะ (1)
2.	ปรับแต่งกระเป๋าข้างรถด้านขวา a. ตําแหน่งเทมเพลตเจาะนำศูนย์ (A, B) b. เจาะรูหกรูที่ตําแหน่ง (A) เส้นผ่านศูนย์กลาง: 6 mm (¼ in) c. เจาะรูสองรูที่ตําแหน่ง (B) เส้นผ่านศูนย์กลาง: 70 mm (2¾ in) d. ขัดพื้นผิวเหนือรูเพื่อลบคม
3.	ดำเนินการกับอีกฝั่งโดยใช้ขั้นตอนเดียวกัน

1	แม่แบบเจาะ
2	แหวนยาง
3	คอนทัวร์กระเป๋าข้าง
4	เทป (4)
5	พับเทมเพลต

รูปภาพ 2 แม่แบบเจาะ

ติดตั้ง

1.	รูปภาพ 4 ติดตั้งปะเก็นแผงชุดสายไฟ a. จัดตําแหน่งรูและขอบด้านนอกของปะเก็น (3) ให้ตรงกับขอบด้านนอกของแผงชุดสายไฟ (1) หมายเหตุ ด้านกาวจะหันไปทางแผงชุดสายไฟ b. ติดตั้งปะเก็นบนแผงชุดสายไฟ
2.	ติดตั้งขั้วต่อชุดสายไฟกระเป๋าข้าง a. ติดตั้งขั้วต่อชุดสายไฟกระเป๋าข้าง (2) b. เดินสายชุดสายไฟ (4) ตามที่แสดง c. ติดตั้งฝาครอบแผงชุดสายไฟ (5)
3.	รูปภาพ 3 ติดตั้งแผงชุดสายไฟ a. ติดตั้งแผงชุดสายไฟ (6) b. ติดตั้งสกรู (7) ขันให้แน่น แรงบิด: 1.1–1.5 N·m (10–13 in-lbs) สกรู, กระเป๋าข้าง, แผงชุดสายไฟภายใน
4.	เชื่อมต่อชุดสายไฟกระเป๋าข้าง a. เชื่อมต่อจุดเชื่อมต่อลําโพง (5) b. หากจําเป็น ให้เชื่อมต่อขั้วต่อแบบล็อกไฟฟ้า (4) c. ติดตั้งตัวยึดสายไฟ ตัวใหม่ (9) และแถบรัดสาย (10) ตามต้องการ รูปภาพ 1

1	บังเหียน
2	สายรัดสายเคเบิ้ล (4)
3	ฝาครอบแผงชุดสายไฟ
4	ขั้วต่อตัวล็อกไฟฟ้า หากติดตั้งไว้
5	ขั้วต่อลําโพง (2)
6	แผงชุดสายไฟ
7	สกรู (6)

รูปภาพ 3 ชุดสายไฟกระเป๋าข้าง (ทั่วไป)

1	แผงชุดสายไฟ
2	ขั้วต่อชุดสายไฟกระเป๋าข้าง
3	ปะเก็น
4	บังเหียน
5	ฝาครอบแผงชุดสายไฟ

รูปภาพ 4 แผงชุดสายไฟกระเป๋าข้าง (ทั่วไป)

มัดสายไฟด้านนอก

1.	ดู รูปภาพ 5 และ รูปภาพ 6 เดินสายชุดสายไฟลําโพงกระเป๋าข้าง (หมายเลขชิ้นส่วน 69203357 จากชุดอุปกรณ์) ไปตามเฟรม a. ตัดสายไฟที่ปลายที่ไม่ใช่ขั้วต่อ (ขา) b. ค้นหาตำแหน่ง อุปกรณ์ดั้งเดิม (OE) ขั้วต่อ 12 ทิศทาง [C7A] (1) c. เดินสายปลายชุดสายไฟทั้งสองตามเฟรมด้านซ้ายและขวาไปยังขั้วต่อ OE [C7A] d. ตรวจสอบให้แน่ใจว่าเดินสายชุดสายไฟที่ยาวกว่าทางด้านขวา
2.	รูปภาพ 7 ถอดปลั๊กออกจากช่องเสียบสาย 5, 6, 7 และ 8 (5-8) ของขั้วต่อ [C7A]
3.	ติดตั้งขาขั้วต่อปลาย (LBE/O) ลงในช่องเสียบสาย 5 (5) ของขั้วต่อ [C7A]
4.	ติดตั้งขาขั้วต่อปลาย (LBE/GY) ลงในช่องเสียบสาย 6 (6) ของขั้วต่อ [C7A]
5.	ติดตั้งขาขั้วต่อปลาย (LBE) ลงในช่องเสียบสาย 7 (7) ของขั้วต่อ [C7A]
6.	ติดตั้งขาขั้วต่อปลาย (LBE/BK) ลงในช่องเสียบสาย 8 (8) ของขั้วต่อ [C7A]
7.	รูปภาพ 6 ติดตั้งชุดสายไฟแบบหลวมๆ เข้ากับจุดยึด (1) โดยใช้แถบรัดสายไฟ (2) อย่ารัดสายรัดแน่น
8.	รูปภาพ 8 ติดตั้งกระเป๋าสะพายข้างเพื่อตรวจสอบความยาวชุดสายไฟ a. ปล่อยความยาวพอให้เชื่อมต่อกับกระเป๋าข้างรถได้ง่าย b. เชื่อมต่อชุดสายไฟกระเป๋าข้างภายนอกกับชุดสายไฟภายในที่กระเป๋าข้าง
9.	ยึดชุดสายไฟด้วยสายรัดสายไฟให้แน่นตามที่จำเป็น
10.	ถอดกระเป๋าข้างออกและปลดชุดสายไฟ

1	ขั้วต่อ [C7A]
2	การเดินชุดมัดสายไฟ

รูปภาพ 5 ตําแหน่งขั้วต่อ C7A

1	จุดยึด
2	จากด้านนอกไปด้านในหัวต่อมัดสายไฟ

รูปภาพ 6 การเดินชุดสายไฟ

1	คําอธิบายช่องเสียบสาย 1
2	คําอธิบายช่องเสียบสาย 6
3	คําอธิบายช่องเสียบสาย 3
4	คําอธิบายช่องเสียบสาย 4
5	ช่องเสียบสาย 5 - ช่องสัญญาณ 3+ (LBE/O)
6	ช่องเสียบสาย 6 - ช่องสัญญาณ 3- (LBE/GY)
7	ช่องเสียบสาย 7 - ช่องสัญญาณ 4+ (LBE)
8	ช่องเสียบสาย 8 - ช่องสัญญาณ 4- (LBE/BK)

รูปภาพ 7 ขั้วต่อ 12 ขา [C7A]

1	กระเป๋าข้างรถด้านซ้าย
2	บังโคลนหลัง
3	กระเป๋าข้างรถด้านขวา
4	ขั้วต่อ [C7A]

รูปภาพ 8 การเดินชุดสายไฟ

เสร็จสมบูรณ์

หมายเหตุ

เพื่อป้องกันไม่ให้ระบบเสียงเสียหาย ตรวจสอบว่าสวิตช์กุญแจอยู่ที่ OFF ก่อน ติดตั้งฟิวส์หลัก

1.	ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ
2.	ติดตั้งฝาครอบด้านซ้ายและขวา ดูคู่มือการให้บริการ
3.	ติดตั้งกระเป๋าข้างรถด้านซ้ายและขวา ดูคู่มือการให้บริการ a. เชื่อมต่อชุดสายไฟกระเป๋าข้างภายนอกกับชุดสายไฟภายในที่กระเป๋าข้าง
4.	ติดตั้งที่นั่ง: หลังจากติดตั้งเบาะนั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าล็อคเข้าที่
5.	บิดสวิตช์กุญแจไปที่ตำแหน่ง ON แต่ไม่ต้องสตาร์ทเครื่อง
6.	ตรวจสอบให้แน่ใจว่าลำโพงทั้งหมดทำงานอย่างถูกต้อง ตรวจสอบว่าฟังก์ชันเฟดเดอร์ด้านหน้าและด้านหลังทำงานได้อย่างถูกต้อง หากไม่ ให้ตรวจสอบการเดินสายของลำโพง

วิดีโอขั้นตอนกระบวนการเพิ่มเติม

คำเตือน

โปรดทบทวนขั้นตอนการให้บริการที่เหมาะสมก่อนดำเนินการเสมอ วีดิทัศน์นี้มีไว้เพื่อดูประกอบ และไม่ถือเป็นตัวแทนของคู่มือขั้นตอนการให้บริการ การพยายามดำเนินการตามขั้นตอนที่อยู่ภายในคู่มือ โดยไม่มีการฝึกอบรม เครื่องมือ อุปกรณ์ และคู่มือที่เหมาะสม อาจทำให้เกิดการเสียชีวิตหรือการบาดเจ็บต่อตัวคุณหรือผู้อื่นได้ นอกจากนี้ยังอาจทำให้มอเตอร์ไซค์เสียหาย หรือส่งผลให้มอเตอร์ไซค์ทำงานผิดพลาด (10406a)

วิดีโอนี้เป็นข้อมูลเพิ่มเติมสำหรับกระบวนการที่กล่าวถึงในเอกสาร สามารถดูวิดีโอนี้ได้ผ่าน พอร์ทัลข้อมูลบริการ (SIP)

วิดีโอ 1
