STAGE I & II HØJTTALERSÆT-RAMME MONTERET KÅBE (PN 76001297 og 76001298)

941003652024-12-13

GENEREL INFORMATION

Tabel 1. Generelle oplysninger

Sæt	Foreslåede værktøjer	Færdighedsniveau⁽¹⁾
76001297, 76001298	Sikkerhedsbriller, momentskruenøgle

(1) Stramning til drejningsmomentværdi eller andre moderate påkrævede værktøjer og teknikker

SÆTTETS INDHOLD

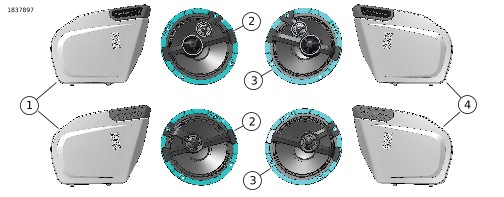

Figur 1. Sættets indhold: Trin I &; II højttaler

Tabel 2. Sættets indhold: Trin I &; II højttaler

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Gittersamling, venstre, Stage 1 højttaler	76001148
1	1	Gittersamling, venstre, fase 2 højttaler	76001146
2	1	Trin 1 højttaler, venstre, 6,5 tommer	76000998
2	1	Trin 2 højttaler, venstre, 6,5 tommer	76000999
3	1	Trin 1 højttaler, højre, 6.5 tommer	76001010
3	1	Trin 2 højttaler, højre, 6,5 tommer	76001011
4	1	Gittersamling, højre, Stage 1 højttaler	76001149
4	1	Gittersamling, højre, Stage 2 højttaler	76001147

GENERELT

Modeller

Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .

Passer til: 2023 CVO Street Glide (FLHXSE), Road Glide (FLTRXSE) og 2024 Street Glide (FLHX), Road Glide (FLTRX).

Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: h-d.com/isheets

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.

Installationskrav

ADVARSEL

Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)

BEMÆRK

Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:

En Harley-Davidson forhandler.
H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .

Dette produkt kan fås hos en Harley-Davidson forhandler.

2024-senere FLTRX: Separat køb af forstærkersæt (del nr. 76001294) er påkrævet til denne installation.

Det anbefales, at en tekniker hos en Harley-Davidson-forhandler foretager installationen.

For at sikre korrekt lydydelse kræves højttaleropsætning Infotainment kontrolenhed (IFCU)Digital tekniker II (DT II) i operationsstuen til lydkonfiguration og opdatering af forstærkerfirmware.

BEMÆRK

Sørg for at vælge den rigtige stage-højttaler under opsætning for korrekt lydfunktionalitet og højttalerydelse. Hvis den forkerte stage vælges, kan dette føre til dårlig højttalerydelse og skader.

KLARGØR

BEMÆRK

Modeller med sikkerhedssystem: Deaktiver sikkerhedssystem.

1.	Afmonter den venstre sadeltaske. Se servicehåndbogen.
2.	Afmonter venstre sideskærm. Se servicehåndbogen.
3.	Fjern hovedsikringen. Se servicehåndbogen.

AFMONTER

BEMÆRK

Nye højttalerkomponenter vises i grafik, OEM (Original Equipment Manufacturer) er ens.

1.	Figur 2 Fjern Originalt udstyr (OU) højttalergitteret (8). a. Brug et ikke-marringværktøj til at lirke klip (5) fra clipåbninger (3, 4).
2.	Fjern højttalerskruerne (1).
3.	Figur 3 Fjern OE-højttaleren. a. Fjern højttaleren (1) fra kåben langt nok til at få adgang til stik (4). b. Afbryd stik (4) fra højttalerterminaler (2).
4.	Gentag proceduren på modsatte side.

1	Skrue (4)
2	Højttaler
3	Ydre klipåbning
4	Indvendig klipåbning
5	Ydre øverste klip
6	Indvendig øverste klip
7	Tap (2)
8	Rist

Figur 2. Højttaler og gitter (trin 2 vist, OE lignende)

1	Højttaler
2	Terminal (2)
3	Justeringshul
4	Konnektor (2)
5	Stift

Figur 3. Tilslutning af fairing-højttaler

MONTERING

1.	Figur 4 Orient fase I (2, 5) eller II (3, 4) højttaler som vist.
2.	Figur 3 Installer fase I- eller II-højttaler. a. Tilslut stik (4) til højttalerterminaler (2). b. Installer højttaler (1) i kabinettet.
3.	Figur 2 Installer højttalerskruer. a. Fastgør skruerne skiftevis (1). b. Spænd til. Tilspændingsmoment: 1–1,5 N·m (9–13 in-lbs)
4.	Installer gitter. a. Figur 5 Kontroller, at clips (1) og pakning (2) er på plads på gitteret. b. Figur 2 Installer nederste faner (7) på kåben. c. Drej gitteret (8) mod kåbe. d. Tryk gitterets ydre øverste clips (5) ind i den ydre clipsåbning (3). e. Tryk gitterets indvendige øverste clips (6) ind i den indvendige clipsåbning (4).

1	Venstre OE-højttaler
2	Venstre Stage 1 højttaler
3	Venstre Stage 2 højttaler
4	Højre Stage 2 højttaler
5	Højre Stage 1 højttaler
6	Højre OE-højttaler

Figur 4. Højttalerretning (typisk)

1	Clips (2)
2	Pakning

Figur 5. Gitterpakning

UDFØRT

BEMÆRK

For at forhindre mulig beskadigelse af lydsystemet skal du kontrollere, at tændingen er slukket før du installerer hovedsikringen.

1.	Monter hovedsikringen. Se servicehåndbogen.
2.	Monter venstre sideskærm. Se servicehåndbogen.
3.	Monter venstre sadeltaske. Se servicehåndbogen.
4.	Tænd tændingen, men start ikke køretøjet.
5.	Tjek, at alle højttalerne fungerer korrekt. Kontroller, at for- og bagfaderfunktionen fungerer korrekt. Hvis det ikke er tilfældet, skal du kontrollere højttalerens kabelføring.

VIDEO MED SUPPLERENDE PROCEDURER

ADVARSEL

Gennemgå altid den relevante serviceprocedure, inden du udfører den. Denne video skal supplere, ikke erstatte, dokumenterede serviceprocedurer. Forsøg på at gennemføre serviceprocedurer uden korrekt oplæring, værktøj, udstyr og vejledninger kan medføre død eller tilskadekomst for dig og andre. Dette kan også beskadige motorcyklen eller få motorcyklen til at fungere forkert. (10406a)

Denne video er et supplement til proceduren i dokumentet. Denne video kan kun ses via Serviceinformationsportal (SIP) .

Video 1.
