ชุดลําโพง STAGE I & II - แฟริ่งยึดกับเฟรม (PN 76001297 และ 76001298)
941003652024-12-13
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
76001297, 76001298 | แว่นตานิรภัย ประแจวัดแรงบิด |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

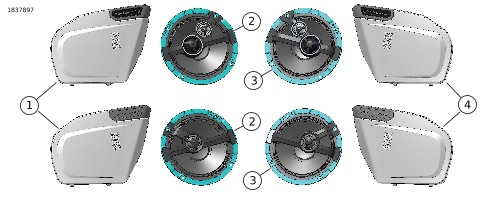

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ลําโพง Stage I & II
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ลําโพง Stage I & II
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | ชุดตะแกรง, ด้านซ้าย, ลําโพง Stage 1 | 76001148 | |
| 1 | 1 | ชุดตะแกรง, ด้านซ้าย, ลําโพง Stage 2 | 76001146 | |
| 2 | 1 | ลําโพง Stage 1, ด้านซ้าย, 6.5 นิ้ว | 76000998 | |
| 2 | 1 | ลําโพง Stage 2, ด้านซ้าย, 6.5 นิ้ว | 76000999 | |
| 3 | 1 | ลําโพง Stage 1, ด้านขวา, 6.5 นิ้ว | 76001010 | |
| 3 | 1 | ลําโพง Stage 2, ด้านขวา, 6.5 นิ้ว | 76001011 | |
| 4 | 1 | ชุดตะแกรง, ด้านขวา, ลําโพง Stage 1 | 76001149 | |
| 4 | 1 | ชุดตะแกรง, ด้านขวา, ลําโพง Stage 2 | 76001147 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
เหมาะกับ: CVO Street Glide (FLHXSE), Road Glide (FLTRXSE) ปี 2023 และ Street Glide (FLHX), Road Glide (FLTRX) ปี 2024
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
รายการนี้สามารถหาซื้อได้จากศูนย์ผู้จำหน่าย Harley-Davidson
- FLTRX ปี 2024 ขึ้นไป: จําเป็นต้องซื้อชุดเครื่องขยายเสียง (หมายเลขชิ้นส่วน 76001294) แยกต่างหากสําหรับการติดตั้งนี้
แนะนำให้ติดตั้งโดยช่างเทคนิคที่ผู้จำหน่าย Harley-Davidson
เพื่อให้มั่นใจถึงประสิทธิภาพเสียงที่เหมาะสม จำเป็นต้องตั้งค่าลําโพงใน หน่วยควบคุมอินโฟเทนเมนต์ (IFCU) หรือ ช่างเทคนิคดิจิทัล II (DT II) สําหรับการกําหนดค่าระบบเสียงและการอัปเดตเฟิร์มแวร์เครื่องขยายเสียง
หมายเหตุ
ตรวจสอบให้แน่ใจว่าได้เลือกสเตจลําโพงที่เหมาะสมระหว่างการตั้งค่าเพื่อให้ได้ฟังก์ชันเสียงและประสิทธิภาพของลําโพงที่เหมาะสม หากเลือกสเตจผิด อาจส่งผลให้ประสิทธิภาพของลำโพงไม่ดีและเกิดความเสียหายได้
เตรียมพร้อม
หมายเหตุ
รุ่นที่มีการรักษาความปลอดภัย: ปิดการทำงานระบบรักษาความปลอดภัย
| 1. | ถอดกระเป๋าห้อยข้างรถด้านซ้ายออก ดูคู่มือการให้บริการ | |
| 2. | ถอดฝาปิดด้านซ้ายออก ดูคู่มือการให้บริการ | |
| 3. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ |
ถอด
หมายเหตุ
ส่วนประกอบลําโพงใหม่จะแสดงเป็นภาพกราฟิก ผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) เช่นเดียวกัน
| 1. | รูปภาพ 2 ถอด อุปกรณ์ดั้งเดิม (OE) ตะแกรงลําโพง (8) ออก a. งัดคลิป (5) จากช่องเปิด (3, 4) โดยใช้เครื่องมือที่ไม่ทำให้เกิดรอย | |
| 2. | ถอดสกรูลําโพง (1) ออก | |
| 3. | รูปภาพ 3 ถอดลําโพง OE ออก a. นำลําโพง (1) ออกมาจากแฟริ่งมากพอจนสามารถเข้าถึงขั้วต่อ (4) ได้ b. ปลดขั้วต่อ (4) ออกจากขั้วลําโพง (2) | |
| 4. | ดำเนินการกับอีกฝั่งโดยใช้ขั้นตอนเดียวกัน |
| 1 | สกรู (4) |
| 2 | ลำโพง |
| 3 | ช่องเปิดคลิปด้านนอก |
| 4 | ช่องเปิดคลิปด้านใน |
| 5 | คลิปส่วนบนด้านนอก |
| 6 | คลิปส่วนบนด้านใน |
| 7 | แถบ (2) |
| 8 | ตะแกรง |
รูปภาพ 2 ลําโพงและตะแกรง (ที่แสดงเป็น Stage 2, OE เช่นเดียวกัน)
| 1 | ลำโพง |
| 2 | ขั้วต่อ (2) |
| 3 | การจัดวางรู |
| 4 | ขั้วต่อ (2) |
| 5 | พิน |
รูปภาพ 3 การเชื่อมต่อลําโพงแฟริ่ง
ติดตั้ง
| 1. | รูปภาพ 4 จัดทิศทางลําโพง Stage I (2, 5) หรือ II (3, 4) ตามที่แสดง | |
| 2. | รูปภาพ 3 ติดตั้งลําโพง Stage I หรือ II a. เชื่อมต่อขั้วต่อ (4) กับขั้วลําโพง (2) b. ติดตั้งลําโพง (1) ลงในตู้ | |
| 3. | รูปภาพ 2 ติดตั้งสกรูลําโพง a. ขันสกรู (1) สลับกันให้แน่น b. ขันให้แน่น แรงบิด: 1–1.5 N·m (9–13 in-lbs) | |
| 4. | ติดตั้งตะแกรง |
| 1 | ลําโพง OE ด้านซ้าย |
| 2 | ลําโพง Stage 1 ด้านซ้าย |
| 3 | ลําโพง Stage 2 ด้านซ้าย |
| 4 | ลําโพง Stage 2 ด้านขวา |
| 5 | ลําโพง Stage 1 ด้านขวา |
| 6 | ลําโพง OE ด้านขวา |
รูปภาพ 4 ทิศทางของลำโพง (ทั่วไป)
| 1 | คลิป (2) |
| 2 | ปะเก็น |
รูปภาพ 5 ปะเก็นตะแกรง
เสร็จสมบูรณ์
หมายเหตุ
เพื่อป้องกันไม่ให้ระบบเสียงเสียหาย ตรวจสอบว่าสวิตช์กุญแจอยู่ที่ OFF ก่อน ติดตั้งฟิวส์หลัก
| 1. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ | |
| 2. | ติดตั้งฝาปิดด้านซ้าย ดูคู่มือการให้บริการ | |
| 3. | ติดตั้งกระเป๋าข้างรถด้านซ้าย ดูคู่มือการให้บริการ | |
| 4. | บิดสวิตช์กุญแจไปที่ตำแหน่ง ON แต่ไม่ต้องสตาร์ทเครื่อง | |
| 5. | ตรวจสอบให้แน่ใจว่าลำโพงทั้งหมดทำงานอย่างถูกต้อง ตรวจสอบว่าฟังก์ชันเฟดเดอร์ด้านหน้าและด้านหลังทำงานได้อย่างถูกต้อง หากไม่ ให้ตรวจสอบการเดินสายของลำโพง |
วิดีโอขั้นตอนกระบวนการเพิ่มเติม
คำเตือนโปรดทบทวนขั้นตอนการให้บริการที่เหมาะสมก่อนดำเนินการเสมอ วีดิทัศน์นี้มีไว้เพื่อดูประกอบ และไม่ถือเป็นตัวแทนของคู่มือขั้นตอนการให้บริการ การพยายามดำเนินการตามขั้นตอนที่อยู่ภายในคู่มือ โดยไม่มีการฝึกอบรม เครื่องมือ อุปกรณ์ และคู่มือที่เหมาะสม อาจทำให้เกิดการเสียชีวิตหรือการบาดเจ็บต่อตัวคุณหรือผู้อื่นได้ นอกจากนี้ยังอาจทำให้มอเตอร์ไซค์เสียหาย หรือส่งผลให้มอเตอร์ไซค์ทำงานผิดพลาด (10406a)
วิดีโอนี้เป็นข้อมูลเพิ่มเติมสำหรับกระบวนการที่กล่าวถึงในเอกสาร สามารถดูวิดีโอนี้ได้ผ่าน พอร์ทัลข้อมูลบริการ (SIP)
วิดีโอ 1
