מסיטי זרימת אוויר למסגרת אמצעית
J047152021-08-03
כללי
מספרי ערכה
58002-09, 58002-09A, 57200157, 57200356
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
התקנה
הערה
בדגמי 2016 ומטה, יש להתקין אומי פח במסגרת הרכב. בדגמים מאוחרים יותר, האומים כבר מרותכות למסגרת הרכב.
| 1. | הסר והשלך את חוט הנעילה של המצת האחורי. | |
| 2. | איור 1 התקן את אום הפח (3) דרך החור הגדול כשהצד השטוח פונה כלפי מטה. a. כוון את החורים עם התבריגים מול חורי ההתקנה הקטנים בלוח. | |
| 3. | איור 1 התקן את האומים המיוחדות (4) בחור המשושה התחתון (2). | |
| 4. | הערה אסור להשתמש ב-LOCTITE® על המהדקים מכיוון שעלול להיגרם נזק למסיטי זרימת האוויר. שים את מסיט זרימת האוויר השמאלי מאחורי חוט מצת הלהט וצינור פליטת האוויר (אם קיים). | |
| 5. | התקן דיסקיות מרווח (2) וברגים (1). הדק. מומנט: 2,8–3,9 N·m (25–35 in-lbs) | |
| 6. | הצמד את חוט המצת האחורי לתפס כבל מסיט זרימת האוויר (5). |
| 1 | חור עליון, מיקום אום הפח |
| 2 | חור משושה תחתון, מיקום האום המיוחדת |
| 3 | אום פח (2) |
| 4 | אום מיוחדת (2) |
תרשים 1. מיקומי המהדקים
| 1 | בורג (4) |
| 2 | דסקית (4) |
| 3 | מסיט זרימת אוויר ימני |
| 4 | מסיט זרימת אוויר שמאלי |
| 5 | תפס כבל המצת |
תרשים 2. התקנת מסיטי זרימת אוויר
חלקי שירות
טבלה 1. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | בורג (4) | 3787 |
2 | דסקית שטוחה ( 4) | 6036 |
3 | אום פח (2) | 8108 |
4 | אום מיוחדת (2) | 8194 |
5 | מסיט זרימת אוויר למסגרת אמצעית, ימין (עבור 58167-09) | 58167-09 |
מסיט זרימת אוויר למסגרת אמצעית, ימין (עבור 58002-09A, ללא מאוורר שלדה) | 58002-09 | |
מסיט זרימת אוויר למסגרת אמצעית, ימין (עבור 57200157, עם מאוורר שלדה) | 58167-09 | |
מסיט זרימת אוויר למסגרת אמצעית, שקוף לצד ימין | 57200243 | |
6 | מסיט זרימת אוויר למסגרת אמצעית, לצד שמאל | 58169-09 |
מסיט זרימת אוויר למסגרת אמצעית, שקוף לצד שמאל | 57200256 |

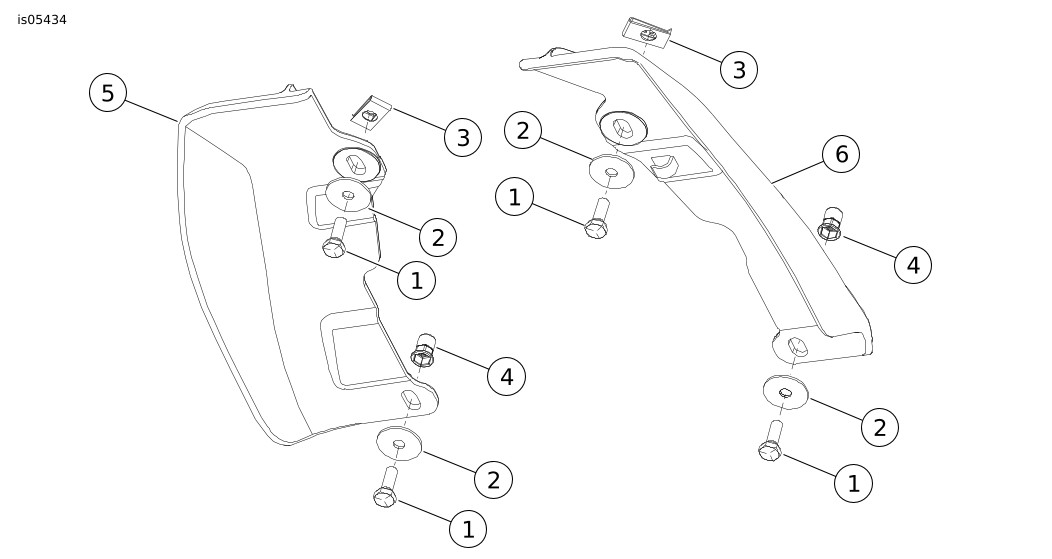

תרשים 3. חלקי שירות: מסיטי זרימת אוויר למסגרת אמצעית
