DEFLEKTOR UDARA PERTENGAHAN BINGKAI
J047152021-08-03
UMUM
Nomor Kit
58002-09, 58002-09A, 57200157, 57200356
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
PASANG
CATATAN
Pada Model Tahun 2016 dan model sebelumnya, mur logam lembaran harus dipasang di rangka kendaraan. Pada model setelahnya, mur dilas pada rangka kendaraan.
| 1. | Lepaskan dan buang penahan kabel busi belakang. | |
| 2. | Gambar 1 Pasang mur logam lembaran (3) melalui lubang besar dengan sisi datar menghadap ke bawah. a. Sejajarkan lubang berulir dengan lubang pemasangan kecil di pelat. | |
| 3. | Gambar 1 Pasang mur khusus (4) ke lubang heksagon bawah (2). b. Masukkan sekrup (1) dan kencangkan ke dalam mur logam lembaran (4). c. Tekan dengan kencang rakitan mur logam lembaran ke balok melintang. d. Kencangkan sekrup (1) (sekitar 2-1/2 putaran). Torque: 6,8 N·m (60 in-lbs) e. Lepas sekrup (1) dan cincin pengunci (2). f. Ulangi prosedur untuk sisi sebaliknya. | |
| 4. | CATATAN Jangan gunakan LOCTITE® pada pengencang karena dapat merusak deflektor udara. Posisikan deflektor kiri di belakang kabel busi dan tabung penguapan (jika ada). | |
| 5. | Pasang cincin pengunci (2) dan sekrup (1). Kencangkan. Torque: 2,8–3,9 N·m (25–35 in-lbs) | |
| 6. | Pasang kabel busi belakang ke klip kabel deflektor kiri (5). |

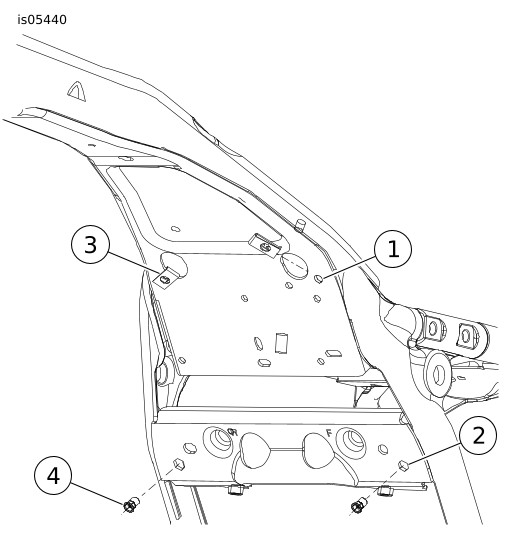

| 1 | Lubang atas, lokasi mur logam lembaran |
| 2 | Lubang heksagon bawah, lokasi mur logam lembaran |
| 3 | Mur logam lembaran (2) |
| 4 | Mur khusus (2) |
Gambar 1. Lokasi Pengencang

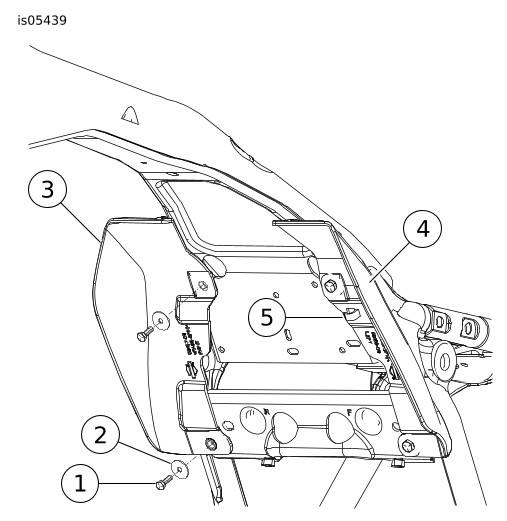

| 1 | Sekrup (4) |
| 2 | Cincin pengunci (4) |
| 3 | Deflektor kanan |
| 4 | Deflektor kiri |
| 5 | Klip kabel busi |
Gambar 2. Pemasangan Deflektor Udara
KOMPONEN SERVIS
Tabel 1. Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Sekrup (4) | 3787 |
2 | Cincin datar (4) | 6036 |
3 | Mur logam lembaran (2) | 8108 |
4 | Mur khusus (2) | 8194 |
5 | Deflektor udara rangka tengah, kanan (untuk 58167-09) | 58167-09 |
Deflektor udara rangka tengah, kanan (untuk 58002-09A, tanpa kipas sasis) | 58002-09 | |
Deflektor udara rangka tengah, kanan (untuk 57200157, dengan kipas sasis) | 58167-09 | |
Deflektor udara rangka tengah, kanan transparan | 57200243 | |
6 | Deflektor udara rangka tengah, kiri | 58169-09 |
Deflektor udara rangka tengah, kiri transparan | 57200256 |
Gambar 3. Komponen Servis: Deflektor Udara Rangka Tengah
