SCUDI DELLO SCARICO SCREAMIN’ EAGLE
J065392024-12-20
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
65400458, 65400459, 65400460 | Occhiali di protezione, chiave dinamometrica |  |
(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune
CONTENUTO DEL KIT

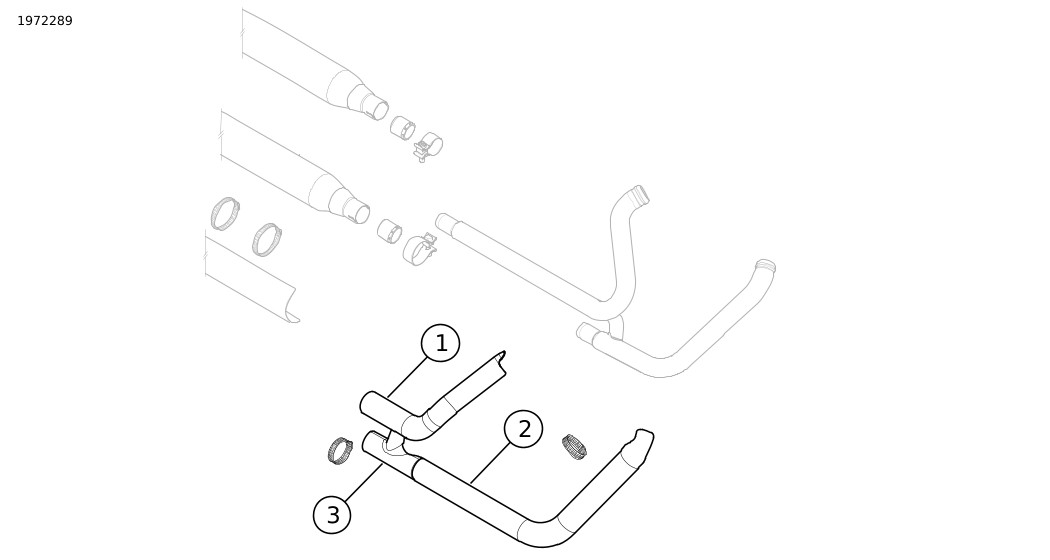

Figura 1. Contenuto del kit: Scudi dello scarico Screamin' Eagle
Tabella 2. Contenuto del kit: Kit scudi di scarico Screamin' Eagle
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Scudo, sistema di scarico, posteriore, nero macchiato | 65400450 | Kit 65400458 |
| 65400455 | Kit 65400459 | |||
| 65400453 | Kit 65400460 | |||
| 2 | 4 | Scudo, sistema di scarico, anteriore, nero macchiato | 65400449 | Kit 65400458 |
| 65400454 | Kit 65400459 | |||
| 65400452 | Kit 65400460 | |||
| 3 | 1 | Scudo, sistema di scarico, centrale, nero macchiato | 65400456 | Kit 65400459 |
GENERALE
Il foglio di istruzioni è disponibile anche in formato elettronico. Per verificare che si stia utilizzando la versione più recente disponibile, eseguire una delle operazioni seguenti:
- Andare a h-d.com/isheets.
- Eseguire la scansione del codice QR nell'angolo in alto a sinistra del foglio di istruzioni
NOTA
Questo foglio di istruzioni può contenere un video supplementare per aiutare l'installatore a chiarire alcune parti dell'assieme. In fondo a questo foglio di istruzioni è disponibile il link per il video.
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00308b)
RIMOZIONE
| 1. | Lasciare raffreddare il veicolo. | |
| 2. | Rimuovere gli scudi di scarico Ricambio originale (Componente originale). a. Annotare la posizione delle viti di serraggio a Componente originale che fissano gli schermi di scarico ai tubi di scarico. b. Vedere la figura 1. Aprire le fascette stringitubo (1) e allargare le fascette per rimuovere gli schermi di scarico (2) dal sistema di scarico. c. Rimuovere i morsetti dagli scudi di scarico e conservarli per l'installazione. |
INSTALLAZIONE
| 1. | Installare i morsetti Componente originale sui nuovi scudi di scarico. | |
| 2. | Vedere la figura 2. Disporre la fascia attorno ai tubi di scarico e spingere l'estremità della fascia per agganciare le viti di serraggio. Serrare a fondo gli scudi termici dello scarico al loro posto. | |
| 3. | Regolare le protezioni e le fascette stringitubo per accedere alle viti di serraggio ed evitare il contatto con altri componenti. |
AVVISO
Dopo l’installazione e prima di avviare il motore, pulire con uno strofinaccio le impronte sui componenti dell’impianto di scarico. Le tracce di olio sulle mani possono lasciare segni permanenti sulla finitura dell’impianto di scarico. (00346a)
| 4. | Posizionare le viti del morsetto. Serrare. Coppia: 2,3–4,6 N·m (20–41 in-lbs) |
| 1 | Fascetta stringitubo dello scudo termico dello scarico |
| 2 | Scudo termico dello scarico |
Figura 2. Fascetta stringitubo dello scudo termico dello scarico e relativo scudo
