מסיטי זרימת אוויר למסגרת אמצעית
J047152024-12-20
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
58002-09, 58002-09A, 57200157, 57200356 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

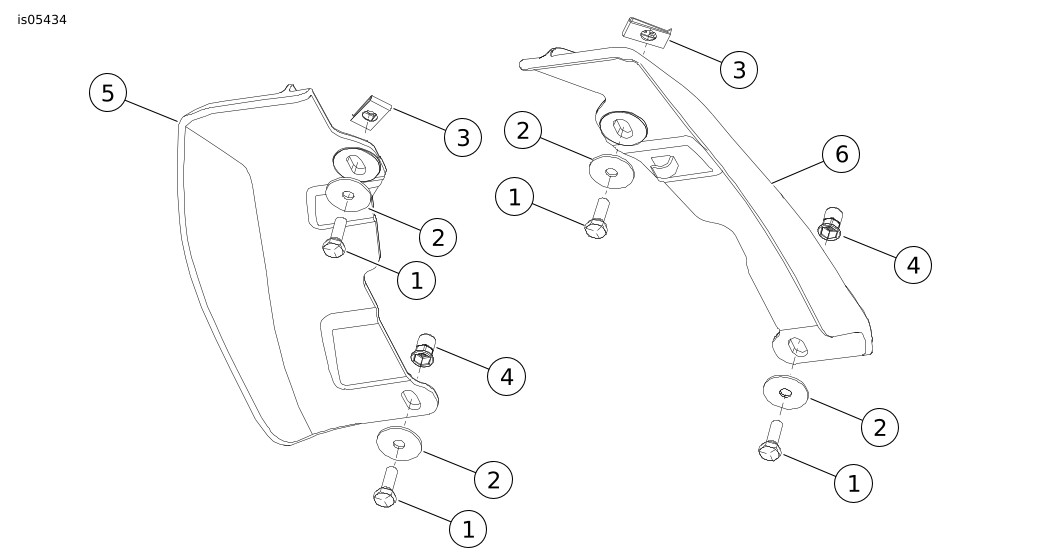

תרשים 1. תכולת הערכה: מסיטי זרימת אוויר למסגרת אמצעית
טבלה 2. תכולת הערכה: ערכת מסיט זרימת אוויר למסגרת אמצעית
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 4 | בורג | 3787 | ערכות: 58002-09A, 57200157 |
| 2 | 4 | דסקית, שטוחה | 6036 | ערכות: 58002-09A, 57200157 |
| 3 | 2 | Speed Nut | 8108 | ערכות: 58002-09A, 57200157, 57200356 |
| 4 | 2 | אום,מיוחד | 8194 | ערכות: 58002-09A, 57200157 |
| 5 | 1 | מסיט זרימת אוויר למסגרת אמצעית, ימין | 58170-09 | ערכה: 58002-09 |
| מסיט אוויר למסגרת אמצעית, ימין, ללא מאוורר שלדה | 58167-09A | ערכה: 58002-09A | ||
| מסיט אוויר למסגרת אמצעית, ימין, שקוף, עם מאוורר שלדה | 57200243 | ערכה: 57200157 | ||
| מסיט זרימת אוויר למסגרת אמצעית, ימין | 57200225 | |||
| מסיט זרימת אוויר למסגרת אמצעית, ימין, מעושן | 57200245 | ערכה: 57200356 | ||
| 6 | 1 | מסיט זרימת אוויר למסגרת אמצעית, לצד שמאל | 58170-09 | ערכה: 58002-09 |
| מסיט זרימת אוויר למסגרת אמצעית, לצד שמאל | 58169-09 | ערכה: 58002-09A | ||
| מסיט אוויר למסגרת אמצעית, שמאל, שקוף | 57200255 | ערכה: 57200157 | ||
| מסיט זרימת אוויר למסגרת אמצעית, לצד שמאל | 57200256 | |||
| מסיט אוויר למסגרת אמצעית, שמאל, מעושן | 57200245 | ערכה: 57200356 | ||
כללי
דף הוראות זמין גם באופן אלקטרוני. כדי לוודא שאתה משתמש בגירסה העדכנית ביותר הזמינה, בצע אחת מהפעולות הבאות:
- עבור אל h-d.com/isheets
- סרוק קוד QR בפינה השמאלית העליונה של גיליון ההוראות
הערה
ייתכן שסרטון עזר כלול בגיליון הוראות זה על מנת לסייע למתקין ולהראות בבירור חלק מסוים בהרכבה. ניתן לאתר קישור לסרטון בסופו של גיליון הוראות זה.
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הסר
| 1. | הסר והשלך את חוט הנעילה של המצת האחורי. |
התקנה
הערה
בדגמי 2016 ומטה, יש להתקין אומי פח במסגרת הרכב. בדגמים מאוחרים יותר, האומים כבר מרותכות למסגרת הרכב.
| 1. | התקן את אום המהירות (3) דרך החור הגדול כשהצד השטוח פונה כלפי מטה. a. כוון את החורים עם התבריגים מול חורי ההתקנה הקטנים בלוח. | |
| 2. | התקן את האומים המיוחדים (4) בחור המשושה התחתון (2). a. התקן את הדיסקית (2) לבורג (1). b. התקן את הבורג (1) במלואו בתוך האום המיוחדת (4). c. לחץ היטב את מכלול האום המיוחדת כנגד קורת הרוחב. d. הדק את הבורג (1) בערך 2-1/2 סיבובים. מומנט: 6,8 N·m (60 in-lbs) e. הסר את הבורג (1) ואת הדסקית (2). f. חזור על ההליך בצד השני. | |
| 3. | התקן את מסיט זרימת אוויר למסגרת האמצעית (3, 4). הערה אסור להשתמש ב-LOCTITE® על המהדקים מכיוון שעלול להיגרם נזק למסיטי זרימת האוויר. שים את מסיט זרימת האוויר השמאלי מאחורי חוט מצת הלהט וצינור פליטת האוויר, אם קיים. | |
| 4. | התקן דיסקיות מרווח (2) וברגים (1). הדק מומנט: 2,8–3,9 N·m (25–35 in-lbs) | |
| 5. | הצמד את חוט המצת האחורי לתפס כבל מסיט זרימת האוויר (5). | |
| 6. | אבטח את חוטי מצת הלהט האחוריים בתומך. | |
| 7. | מקם את חוט המצת של הצילינדר הקדמי בצד ימין בפינה/רדיוס של מסיט האוויר, וודא שהחוט נמצא מחוץ למכסה תיבת הנדנד. |
זהירותאם הניתוב בין מכסה תיבת הנדנדה למסגרת שגוי, עלולים חוטי המצת להימעך וכתוצאה מכך יגרם נזק לחוט. (17104b)

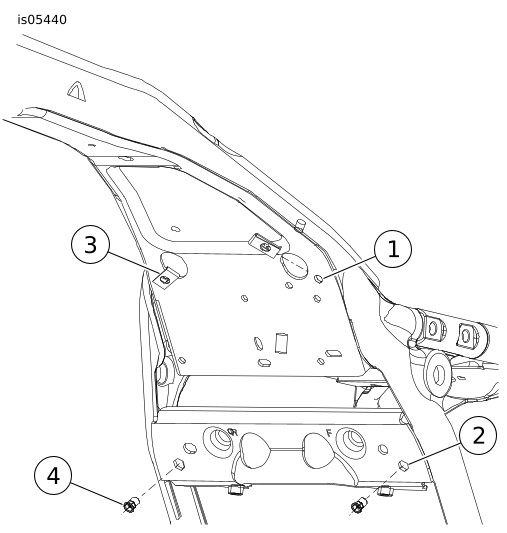

| 1 | חור עליון, מיקום אום הפח |
| 2 | חור משושה תחתון, מיקום האום המיוחדת |
| 3 | אום פח (2) |
| 4 | אום מיוחדת (2) |
תרשים 2. מיקומי המהדקים

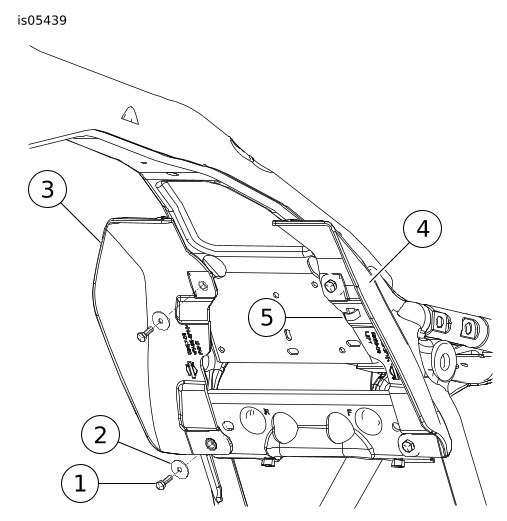

| 1 | בורג (4) |
| 2 | דסקית (4) |
| 3 | מסיט, ימין |
| 4 | מסיט אוויר, שמאל |
| 5 | תפס כבל המצת |
תרשים 3. מיקומי המהדקים
