TOUR-PAK UNTUK MODEL POLIS FLHP, FLHTP
941000012025-01-06
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit | Alat yang Dicadangkan | Tahap Kemahiran(1) | Masa |
|---|---|---|---|
53000712AV, 53000712DH, 53000714AV, 53000714DH | Kaca Mata Keselamatan, Perengkuh Tork |  | 1 jam |
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

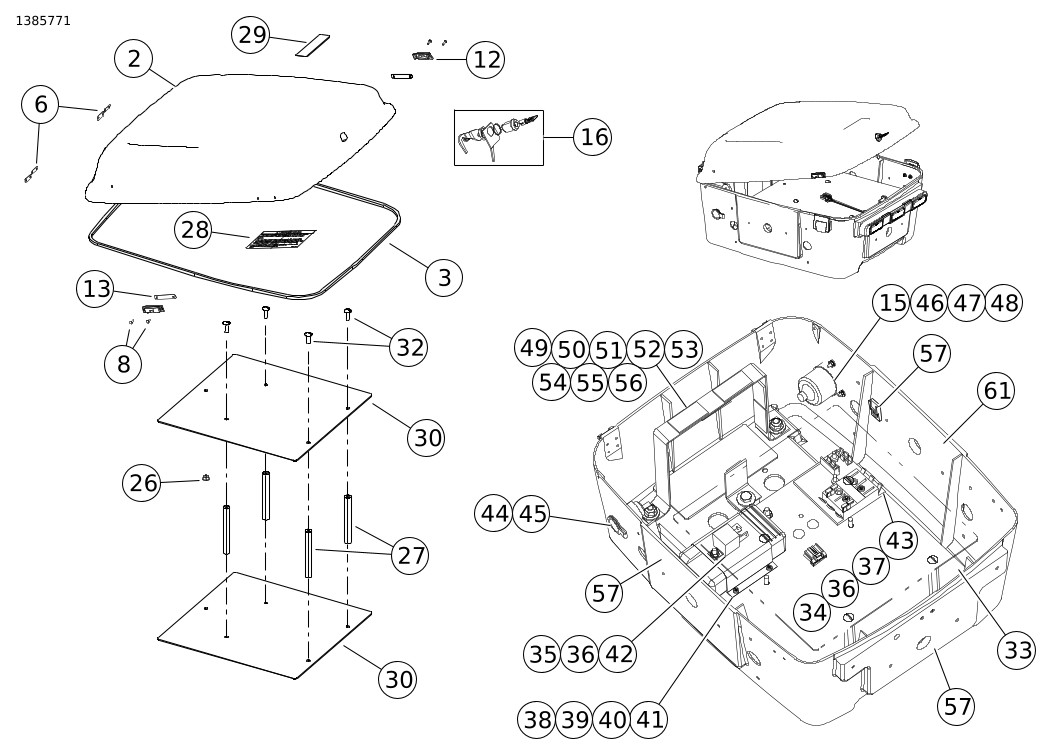

Rajah 1. Kandungan Kit: Komponen Kit Tour-Pak untuk Model Polis FLHP, FLHTP (53000714 Tidak Ditebuk Ditunjukkan)
Rajah 2. Kandungan Kit: Komponen Kit Tour-Pak untuk Model Polis FLHP, FLHTP (53000712 Ditebuk Ditunjukkan)
Jadual 2. Kandungan Kit: Komponen Kit Tour-Pak untuk Model Polis FLHP, FLHTP
 | KIt | Item | Kuantiti | Penerangan | No. Bahagian | Nota |
|---|---|---|---|---|---|---|
 | SEMUA Kit | 1 | 1 | Kelompang bawah, Tour-Pak Polis dengan Lampu Kecemasan | 53000761 | |
| 2 | 1 | Penutup, Tour-Pak Polis | 54318-10 | ||
| 3 | 1 | Gasket, penutup | 53907-01 | ||
| 4 | 2 | Engsel, bawah | 53427-80 | ||
| 5 | 2 | Engsel, atas | 90902-93 | ||
| 6 | 8 | Plat landas | 90964-63 | ||
| 7 | 8 | Rivet | 90967-64 | ||
| 8 | 4 | Rivet | 90965-63 | ||
| 9 | 2 | Rivet | 8502 | ||
| 10 | 2 | Badan selak | 90649-07 | ||
| 11 | 2 | Penjarak, selak | 53620-01 | ||
| 12 | 2 | Apitan, rivet | 90705-97 | ||
| 13 | 1 | Plat landas | 90688-85 | ||
| 14 | 4 | Skru, TORX kepala ceper | 3597 | ||
| 15 | 7 | Sesendal biasa, #6, Kit 53000712 | 6717 | ||
| 4 | Sesendal biasa, #6, Kit 53000714 | ||||
| 16 | 1 | Kit Kunci Tour-Pak (Dapatkan kod kunci daripada Pengedar) | 53194-07 | ||
| 17 | 1 | Pengancing, selak Tour-Pak | 79182-08A | ||
| 18 | 2 | Rivet | Tidak dijual secara berasingan | ||
| 19 | 2 | Penopang, penutup Tour-Pak | Tidak dijual secara berasingan | ||
| 20 | 12 | Rivet, separa bentuk tiub | Tidak dijual secara berasingan | ||
| 21 | 4 | Sesendal biasa, #4 | 6335 | ||
| 22 | 4 | Sesendal, nilon | 6759 | ||
| 23 | 1 | Kit bar isyarat berhenti/belakang/belok (STT) tambahan | 68000282 | ||
| 24 | 2 | Pemasangan, terus melalui | 11560 | ||
| 25 | 5 | Pelekap getah | 63960-01 | ||
| 26 | 6 | Nat bebibir, 1/4-20, dengan kunci | 7716 | ||
| 27 | 4 | Pemisah heks | 12400001 | ||
| 28 | 1 | Label, kapasiti Tour-Pak | 90921-09 | ||
| 29 | 1 | Label, logo Harley-Davidson dengan sayap | 53908-01 | ||
| 30 | 1 | Plat lekapan, atas, Kit 53000712 | 72659-10 | ||
| 2 | Plat lekapan, Kit 53000714 | ||||
| 31 | 2 | Strap kabel (tidak ditunjukkan) | 10006 | ||
| 32 | 4 | Skru, kepala kekuda | Tidak dijual secara berasingan | ||
| 53000712 | 33 | 1 | Plat lekapan, bawah | 53430-01 | |
| 34 | 1 | Blok fius/terminal | 72460-01 | ||
| 35 | 1 | Skru, kepala ceper | Tidak dijual secara berasingan | ||
| 36 | 3 | Nat bebibir, #10-24, dengan kunci | 7878 | ||
| 37 | 2 | Fius, automotif (jenis bilah), 15A | 72347-94 | ||
| 38 | 1 | Pengecas bateri | 99806-01A | ||
| 39 | 1 | Braket, tender bateri | 29527-01 | ||
| 40 | 4 | Skru, kepala ceper | Tidak dijual secara berasingan | ||
| 41 | 4 | Nat heks, #8-32, dengan sesendal kunci gigi luaran | 7830 | ||
| 42 | 1 | Geganti, kuasa Tour-Pak, 70A | 31533-01 | ||
| 43 | 2 | Skru, kepala ceper | Tidak dijual secara berasingan | ||
| 44 | 1 | Salur keluar kuasa | 91889-97 | ||
| 45 | 1 | Penutup, salur keluar kuasa | 91844-97 | ||
| 46 | 1 | Salur masuk kuasa, 120 Voltan, dengan penutup | 99871-01 | ||
| 47 | 3 | Skru mesin, kepala ceper Phillips | 3225 | ||
| 48 | 3 | Nat heks, #6-32, dengan sesendal kunci gigi luaran | 7889 | ||
| 49 | 1 | Kusyen, bateri | Tidak dijual secara berasingan | ||
| 50 | 1 | Braket, bateri | 29523-01 | ||
| 51 | 1 | Strap, bateri | 29525-01 | ||
| 52 | 1 | Skru tukup kepala heks | 2879W | ||
| 53 | 2 | Skru tukup kepala heks | 4720W | ||
| 54 | 6 | Sesendal biasa, 3/8 inci. | 6416 | ||
| 55 | 3 | Nat bebibir, #3/8-16, dengan kunci | 7601 | ||
| 56 | 8 | Kusyen, strap bateri dan braket | 66352-65 | ||
| 57 | 1 | Penambat, bekas elektrik (klip lampiran, digunakan dengan kit LED) | 72199-94 | ||
| 58 | 1 | Abah-abah, bateri/kuasa (tidak ditunjukkan) | 70626-01 | ||
| 59 | 1 | Abah-abah, salur keluar kuasa (tidak ditunjukkan) | 70628-01 | ||
| 60 | 1 | Abah-abah, Tour-Pak Polis (untuk pengelip berhenti/belakang/belok tambahan dan pengelip sisi/belakang) (tidak ditunjukkan) | 69202388 | ||
| 53000714 | 61 | 1 | Kelompang bawah, Tour-Pak Polis tanpa Lampu Kecemasan | 53000760 | |
| 62 | 1 | Abah-abah, Lampu Brek Tour-Pak Polis (tidak ditunjukkan) | 72640-10 |
CATATAN
Sahkan semua kandungan di dalam kit sebelum memasang atau menanggalkan item pada kenderaan.
UMUM
Nombor Kit
53000712AV, 53000712DH, 53000714AV, 53000714DH
Model
Kit Tour-Pak Polis ® ini direka untuk pemasangan pada motosikal model FLHP dan FLHTP (Polis) 2014 dan kemudian.
Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: www.harley-davidson.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
CATATAN
Aksesori ini mesti ditanggalkan apabila kenderaan dijual untuk kegunaan bukan polis. Patuhi semua peraturan persekutuan, negeri dan tempatan yang berkenaan jika ditukar kepada kenderaan awam.
Keperluan bagi Pemasangan
Plat Penyesuai (53196-09) perlu dibeli, secara berasingan.
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal tahun/model ini diperlukan untuk pemasangan ini, dan ia boleh didapati daripada pengedar Harley-Davidson.
Pelbagai konfigurasi Tour-Pak ditunjukkan dalam Rajah 14 .
Lampu kecemasan LED dijual berasingan dalam pelbagai warna. Pemasangan lampu LED memerlukan bateri tambahan (No. Bahagian H-D 65989-97C), yang dibeli berasingan.
Kedua-dua Tour-Pak boleh memuatkan sehingga 9 lampu LED, yang memerlukan 1-3 abah-abah pengembang (69201092) yang dibeli berasingan, jika memasang 3 atau lebih banyak lampu.
- 53000712 mempunyai lubang pra-tebuk untuk: (4) 68000286 dan (3) 68000277
- 53000714 boleh ditebuk untuk menampung apa-apa lampu LED. Untuk corak menebuk yang sesuai, rujuk kepada lembaran bagi lampu LED. Abah-abah LED (69202388) mesti dibeli untuk mendayakan lampu LED.
Pelincir Penyambung Elektrik (No. Bahagian H-D 99861-02) atau yang setara diperlukan untuk memasang kit ini dengan betul. Item ini boleh didapati daripada pengedar Harley-Davidson.
Bagi abah-abah yang dilengkapi penyambung AMP 070 8 pin, gunakan abah-abah (68000137) untuk menyambungkan Tour-Pak pada penyambung [7B] (AMP 070, 8 pin) ke [7A] (MOLEX MX150, 6 pin) pada abah-abah utama.
PENYEDIAAN
| 1 | Skru dulang polis (4 untuk 2009+) |
| 2 | Skru lekapan takungan udara (2) |
| 3 | Dulang lekapan peralatan polis |
Rajah 3. Tanggalkan Dulang Polis dan Perkakasan
AMARANUntuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh menyebabkan kematian atau kecederaan serius, tanggalkan fius utama sebelum meneruskan. (00251b)
| 1. | Tanggalkan fius utama. Lihat manual servis. | |||||||||||||||||||
| 2. | Tanggalkan fius 40 amp daripada abah-abah Tour-Pak Polis dalam kit (69202388). | |||||||||||||||||||
| 3. | Rajah 3 Tanggalkan dua skru lekapan takungan udara kepala Phillips (2) dan sesendal kunci, dan skru tukup kepala heks (1), sesendal dan nat yang memegang Peralatan Asal (OE) dulang lekapan polis (3) pada rel sokongan. | |||||||||||||||||||
| 4. | Buang skru dan sesendal, tetapi simpan nat untuk dipasang kemudian. | |||||||||||||||||||
| 5. | Buang dulang. CATATAN Balut takungan dengan tuala bersih supaya ia tidak mencalarkan cat. | |||||||||||||||||||
| 6. | Lihat Rajah 4 . Keluarkan pemasangan Tour-Pak dan perkakasan daripada bekas penghantaran. | |||||||||||||||||||
| 7. | Buka penutup Tour-Pak, dan tanggalkan empat skru kepala heks (2) dan sesendal (3) yang memegang plat lekapan atas (1). | |||||||||||||||||||
| 8. | Tanggalkan empat pemisah heks (5) dan nat bebibir (6) yang memegang plat lekapan bawah atau plat lekapan bekalan kuasa (4) pada stad pemisah (8). | |||||||||||||||||||
| 9. | Tanggalkan lima nat bebibir (9) di sebelah luar Tour-Pak yang memegang stad pemisah. | |||||||||||||||||||
| 10. | Tanggalkan stad pemisah (8). |
Rajah 4. Keluarkan Perkakasan Plat Atas dan Bawah | ||||||||||||||||||
| 11. | Untuk SEMUA model: Lihat Rajah 4 . Naikkan bahagian tepi belakang plat lekapan bawah/plat lekapan bekalan kuasa (4). | |||||||||||||||||||
| 12. | Sandarkan plat ke atas bahagian depan Tour-Pak supaya dapat mengakses stad pemisah (8). | |||||||||||||||||||
| 13. | Jika perlu, gunakan strap kabel (tidak dibekalkan) untuk memegang plat lekapan di tempatnya. | |||||||||||||||||||
| 14. | Ketepikan pemasangan Tour-Pak buat sementara waktu. | |||||||||||||||||||
| 15. | Tanggalkan pin dan bolt pangsi di depan tempat duduk. | |||||||||||||||||||
| 16. | Tanggalkan dua nat dan sesendal yang memegang pemasangan panel trim tempat duduk pada dapra. | |||||||||||||||||||
| 17. | Tanggalkan panel. | |||||||||||||||||||
| 18. | Simpan panel dan perkakasan untuk dipasang kemudian. | |||||||||||||||||||
| 19. | Potong dua strap kabel yang memegang (dengan wayar hitam dan wayar merah/hijau) kaki abah-abah penyambung lampu tiang [59B] pada rel sokongan. | |||||||||||||||||||
| 20. | Buang strap kabel. | |||||||||||||||||||
| 21. | Halakan wayar lampu tiang jauh dari kawasan lekapan Tour-Pak. | |||||||||||||||||||
| 22. | Teruskan ke PEMASANGAN . |
PEMASANGAN
| 1. | Lihat Rajah 5 . Tanggalkan dua skru (2) daripada braket lekapan takungan udara. | |||||||||||
| 2. | Dapatkan kit plat penyesuai (No. Bahagian H-D 53196-09, dibeli berasingan). | |||||||||||
| 3. | Jajarkan plat penyesuai. | |||||||||||
| 4. | Pasangkan skru braket takungan menerusi lubang dalam plat penyesuai ke dalam braket lekapan takungan. | |||||||||||
| 5. | Pasangkan plat penyesuai ke rel sokongan dengan empat skru kepala soket heks (1) dan sesendal daripada kit plat penyesuai. | |||||||||||
| 6. | Ketatkan skru. Ketatkan. | |||||||||||
| 7. | Angkat Tour-Pak dan letakkannya pada plat penyesuai, jajarkan lubang di bahagian bawah Tour-Pak dengan lima lubang dalam plat penyesuai. | |||||||||||
| 8. | Lihat Rajah 6 . Masukkan lima pemisah getah (1) ke dalam lubang dengan stad lebih panjang ke bawah. | |||||||||||
| 9. | Masukkannya menerusi Tour-Pak ke dalam plat penyesuai dan ketatkan dengan rapi. | |||||||||||
| 10. | Pasang skru (2) dan sesendal (3) daripada kit penyesuai (lihat Rajah 11 ) menerusi lubang pusat belakang dalam Tour-Pak dan ke dalam plat penyesuai. | |||||||||||
| 11. | Ketatkan skru. Ketatkan. Tork: 9 N·m (80 in-lbs) nat heks | |||||||||||
| 12. | Letakkan semula plat lekapan bawah/plat lekapan bekalan kuasa ke atas stad pemisah. | |||||||||||
| 13. | Pasangkan nat bebibir heks 1/4-20 ke atas stad pusat ke depan . | |||||||||||
| 14. | Pasangkan empat pemisah heks yang ditanggalkan sebelum ini pada stad yang masih tinggal. | |||||||||||
| 15. | Ketatkan nat bebibir dan pemisah. Ketatkan. Tork: 9 N·m (80 in-lbs) nat heks |
Rajah 5. Memasang Plat Penyesuai
Rajah 6. Pasangkan Perkakasan Lekapan Tour-Pak | ||||||||||
| 16. | Jika memasang Kit Lampu Kecemasan LED, teruskan ke bahagian seterusnya. | |||||||||||
| 17. | Jika TIDAK memasang Kit Lampu Kecemasan LED, teruskan ke Sambungan Elektrik Tour-Pak ke Kenderaan . |
Memasang Kit Lampu Kecemasan LED
CATATAN
- 53000714: Tebuk lubang yang diperlukan bagi lampu LED yang diingini, menurut corak lubang dalam lembaran masing-masing.
- 53000712: Teruskan ke langkah 1.
| 1. | Pasangkan lampu LED menggunakan skru, nat, dan sesendal daripada kit lampu. Ketatkan. Tork: 2,5–3 N·m (22–27 in-lbs) | |
| 2. | Ulangi untuk kit lampu yang selebihnya. | |
| 3. | Sambungkan penyambung Molex pada lampu LED dengan penyambung sepadan daripada abah-abah pendawaian Tour-Pak. | |
| 4. | Jika menyambung lebih daripada tiga lampu kecemasan LED, pemisah Tour-Pak berikut (69201092) diperlukan: |
- 4-5 lampu (1) pemisah
- 6-7 lampu (2) pemisah
- 8-9 lampu (3) pemisah
Memasang Bateri Tambahan
| 1. | Lihat Rajah 7 . Pasangkan braket lekapan bateri secara longgar (1) pada acuan tombol separa bulat di bahagian bawah Tour-Pak menggunakan skru kepala heks (2), dua sesendal (3) dan nat bebibir (7) daripada kit. Ketatkan. Panjang/Dimensi/Jarak: 25,4 mm (1 in) |
Rajah 7. Pasangkan Bateri Tambahan | ||||||||||||||
| 2. | Sesuaikan dan letakkan bateri tambahan (dibeli berasingan) di belakang braket lekapan seperti yang ditunjukkan, dan letakkannya di atas kusyen bateri getah. | |||||||||||||||
| 3. | Pasangkan strap bateri secara longgar (4) menggunakan dua skru kepala heks panjang (5), empat sesendal (6) dan dua nat bebibir (7) daripada kit. Ketatkan. | |||||||||||||||
| 4. | Pastikan bateri dipusatkan, dan braket lekapan diletakkan dengan betul. | |||||||||||||||
| 5. | Sambil menolak braket lekapan ke depan, ketatkan perkakasan braket. Ketatkan. Tork: 13,6–16,3 N·m (10–12 ft-lbs) | |||||||||||||||
| 6. | Kembali ke perkakasan strap bateri. Ketatkan. Tork: 13,6–16,3 N·m (10–12 ft-lbs) CATATAN JANGAN SAMBUNGKAN terminal bateri ke bateri tambahan pada masa ini. | |||||||||||||||
| 7. | Cari kabel bateri merah (positif) dan hitam (negatif) di dalam Tour-Pak. | |||||||||||||||
| 8. | Pastikan kabel tidak bersentuhan satu sama lain atau apa-apa bahan logam dalam Tour-Pak. |
Sambungan Elektrik Tour-Pak ke Kenderaan
| 1. | Rujuk kepada manual servis, dan tanggalkan ECM serta dulang supaya dapat mengakses bateri motosikal utama. | |||||
| 2. | Cari abah-abah pendawaian lampu belakang pada kenderaan. | |||||
| 3. | Putuskan abah-abah lampu belakang daripada abah-abah kenderaan utama. | |||||
| 4. | Sambungkan abah-abah Tour-Pak Polis ke penyambung [C7A] dan [C7B]. | |||||
| 5. | Halakan abah-abah Tour-Pak Polis daripada Tour-Pak, di sepanjang tiub kerangka atas kiri ke penyambung abah-abah lampu belakang. | |||||
| 6. | Letakkan plat lekapan atas (30) ke atas empat pemisah heks (27). CATATAN Pastikan suis nyalaan berada dalam posisi MATI sebelum memasang kabel bateri. | |||||
| 7. | Ketatkan dengan empat skru heks (40) dan sesendal (41). Ketatkan. Tork: 9 N·m (80 in-lbs) skru kepala heks | |||||
| AMARAN Sambungkan kabel bateri positif (+) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00068a) | ||||||
| 8. | Lihat Rajah 8 . Halakan kabel bateri positif Tour-Pak dengan fius sebaris 40 Amp (1) seperti yang ditunjukkan. | |||||
| 9. | Pasangkan terminal secara longgar ke atas terminal positif yang sedia ada pada tiang positif bateri motosikal. | |||||
| 10. | Masukkan pemegang fius ke dalam ruang antara bateri dan tiub kerangka atas kiri seperti yang ditunjukkan. | |||||
| 11. | Ketatkan terminal. Ketatkan. Tork: 3,4 N·m (30 in-lbs) bolt heks CATATAN JANGAN sambungkan kabel bateri negatif pada masa ini. |
Rajah 8. Sambungkan Kabel Bateri Tour-Pak ke Bateri Motosikal | ||||
| 12. | Lihat Rajah 9 . Pasangkan strap kabel (1, tidak disediakan) untuk memegang Abah-abah Tour-Pak pada rel lekapan. | |||||
| 13. | Kembali ke Tour-Pak dan cari kabel bateri positif (hitam dengan kolar merah) dan negatif (hitam) di dalam Tour-Pak. |
Rajah 9. Ketatkan Abah-abah Tour-Pak pada Rel Lekapan | ||||
| AMARAN Sambungkan kabel bateri positif (+) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00068a) | ||||||
| 14. | Halakan terminal kabel bateri positif ke bateri tambahan. | |||||
| 15. | Pasangkan terminal pada tiang bateri positif. | |||||
| 16. | Ketatkan skru terminal. Ketatkan. Tork: 3,4 N·m (30 in-lbs) skru kepala heks | |||||
| 17. | Halakan terminal kabel bateri negatif ke bateri tambahan. | |||||
| 18. | Pasangkan terminal pada tiang bateri negatif. | |||||
| 19. | Ketatkan skru terminal. Ketatkan. Tork: 3,4 N·m (30 in-lbs) skru kepala heks | |||||
| 20. | Sapukan sedikit pelincir penyambung elektrik Harley-Davidson (No. Bahagian H-D 99861-02), jeli petroleum atau bahan perencat kakisan pada terminal bateri. | |||||
| 21. | Jika bateri tambahan tidak dipasang , tanggalkan fius 40 Amp daripada pemegang sebaris. Tidak berbuat demikian boleh membuat kabel positif melengkung, dan menyebabkan kerosakan elektrik atau peralatan. | |||||
| 22. | Cari perumah soket lampu tiang Deutsch dua hala [59B] (dengan wayar hitam dan wayar hijau/merah) di bahagian belakang kiri kenderaan, di bawah rak bagasi. | |||||
| 23. | Sambungkannya ke perumah pin dua hala yang berpunca daripada Tour-Pak. | |||||
| 24. | Lihat Rajah 8 . Kembali ke kawasan di bawah tempat duduk. | |||||
| 25. | Halakan kabel bateri negatif Tour-Pak (2) di sekitar bahagian depan bateri motosikal. | |||||
| 26. | Pasangkan terminal ke atas terminal negatif yang sedia ada pada tiang negatif bateri. | |||||
| 27. | Ketatkan terminal. Ketatkan. Tork: 3,4 N·m (30 in-lbs) bolt heks | |||||
| 28. | Sapukan sedikit pelincir penyambung elektrik Harley-Davidson (No. Bahagian H-D 99861-02), jeli petroleum atau bahan perencat kakisan pada terminal bateri. | |||||
| 29. | Pasangkan bekas ECM dan ECM di lokasi bawah tempat duduk. |
Rajah 10. Pasangkan Panel Trim | ||||
| 30. | Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis. | |||||
| 31. | Tutup Tour-Pak dan pastikan lampu isyarat berhenti/belakang/belok (STT) tambahan beroperasi dengan betul. | |||||
| 32. | Periksa operasi lampu LED, jika dipasang. a. Pilih AUX pada suis hendal sebelah kanan untuk mengaktifkan lampu LED Tour-Pak. b. Pelbagai corak pengelip disediakan dengan lampu ini. Lihat lembaran arahan lampu individu untuk arahan pemprograman. |
KIT PLAT PENYESUAI TOUR-PAK POLIS
Rajah 11. Kit Plat Penyesuai Tour-Pak Polis 53196-09
Jadual 3. Bahagian Servis
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Plat penyesuai, Tour-Pak Polis | Tidak dijual secara berasingan |
2 | Skru tukup kepala heks (dipasang dari dalam Tour-Pak) | 3728 |
3 | Sesendal biasa, 1/4 inci (dipasang dari dalam Tour-Pak) | 6235 |
4 | Skru kepala butang soket heks (4) | 4365 |
DIAGRAM PENDAWAIAN
Rajah 12. Diagram Pendawaian; Tour-Pak Polis 54177-10 atau 54178-10
DIAGRAM PENDAWAIAN
Rajah 13. Diagram Pendawaian; Tour-Pak Polis 54179-10 atau 54180-10
Rajah 14. Pilihan Lampu Tour-Pak
LENGKAP
| 1. | Pasangkan fius utama. Lihat manual servis. | |
| 2. | Pasangkan fius 40 amp daripada abah-abah Tour-Pak Polis dalam kit (69202388). |
