KIT AMPLIFIER AUDIO UTAMA (PN 76001294)
941003622025-01-10
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
76001294 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

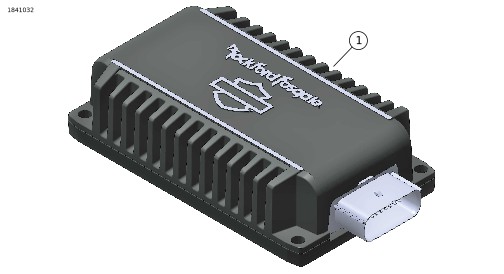

Gambar 1. Isi Kit: Kit Amplifier Audio
Tabel 2. Isi Kit: Kit Amplifier Audio
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Amplifier, audio utama | Tidak dijual terpisah | |
UMUM
Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:
- Buka h-d.com/isheets.
- Pindai kode QR di sudut kiri atas lembar instruksi
CATATAN
Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
Item ini tersedia di dealer Harley-Davidson:
- FLHX dan FLTRX 2024 dan yang lebih baru: Diperlukan pembelian terpisah Kit Speaker (No. Komponen 76001295, 76001296, 76001297 atau 76001298) untuk pemasangan.
CATATAN
Kerusakan AKAN terjadi pada speaker OE saat amplifier audio ini dipasang.
Sebaiknya pemasangan dilakukan oleh teknisi di dealer Harley-Davidson.
Untuk memastikan kinerja audio yang tepat, pengaturan speaker di Unit Kontrol Infotainment (IFCU) ATAU Digital Technician II (DT II) diperlukan untuk konfigurasi audio dan pembaruan firmware amplifier.
Lihat situs web Harley-Davidson dan pilih Pembaruan Perangkat Lunak. Tautan akan membuka Refer to: Sumber Dukungan Infotainmentpembaruan perangkat lunak.
Kelebihan Muatan Kelistrikan
PEMBERITAHUAN
Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)
PERINGATANSaat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)
CATATAN
Peralatan ini membutuhkan 15 A arus dari sistem kelistrikan.
PERSIAPAN
| 1. | Lepaskan saddlebag kiri. Lihat manual servis. | |
| 2. | Lepas penutup samping kiri. Lihat manual servis. | |
| 3. | Lepas sekring utama. Lihat manual servis. | |
| 4. | Lepas fairing luar. Lihat manual servis. |
PELEPASAN
| 1. | Gambar 2 Lepaskan Peralatan Asli (OE) amplifier. a. Lepas sekrup (1). b. Lepas amplifier (3). c. Putuskan sambungan konektor (2). |
PASANG
CATATAN
Kerusakan AKAN terjadi pada speaker OE saat amplifier audio ini dipasang.Persyaratan Pemasangan
| 1. | Gambar 2 Pasang amplifier. | |
| 2. | Sambungkan konektor (2). | |
| 3. | Pasang amplifier (3) pada dudukan. | |
| 4. | Pasang sekrup (1). Kencangkan. Torque: 5,5–6,8 N·m (49–60 in-lbs) |
| 1 | Sekrup (4) |
| 2 | Konektor |
| 3 | Amplifier |
Gambar 2. Amplifier
SELESAI
CATATAN
Untuk mencegah kerusakan pada sistem suara, pastikan ignisi dalam posisi OFF sebelum memasang sekring utama.
| 1. | Pasang fairing luar. Lihat manual servis. | |
| 2. | Pasang sekring utama. Lihat manual servis. | |
| 3. | Pasang penutup samping kiri. Lihat manual servis. | |
| 4. | Pasang saddlebag sebelah kiri. Lihat manual servis. |
KONFIGURASI
CATATAN
- Langkah 1. Perbarui perangkat lunak Unit Kontrol Infotainment (IFCU) ke versi terbaru.
- Langkah 2. Perbarui perangkat lunak amplifier ke versi terbaru.
Perbarui perangkat lunak dalam urutan ini:
Jangan lanjutkan tanpa melakukan pembaruan ini.
| 1. | Dari situs web www.harley-davidson.com. a. Pilih: Pembaruan Perangkat Lunak Ini terkait dengan Sumber Dukungan Infotainment. b. Pilih: OS SkylineTM Unit kontrol infotainment (IFCU) yang terletak dalam Daftar Isi. c. Ikuti petunjuk untuk mentransfer pembaruan ke (IFCU) dan Amplifier sebagaimana dilengkapi. | |
| 2. | Lakukan konfigurasi sistem HANYA setelah semua kit aksesori audio telah dipasang. | |
| 3. | Nyalakan kendaraan dalam mode aksesori. | |
| 4. | Di Unit Kontrol Infotainment (IFCU): a. Pilih: Ikon pengaturan. b. Pilih: Pengaturan Suara. c. Ikuti petunjuk di layar untuk perubahan sistem audio yang berlaku. | |
| 5. | Setelah selesai, matikan kendaraan selama 60 detik. | |
| 6. | Putar kunci kontak ke ON, tetapi jangan menghidupkan kendaraan. | |
| 7. | Pastikan semua speaker berfungsi dengan baik. Periksa apakah fungsi fader depan dan belakang beroperasi dengan benar. Jika tidak, periksa jaringan kabel speaker. Persyaratan Pemasangan |
VIDEO PROSEDUR TAMBAHAN
PERINGATANSelalu tinjau prosedur servis terkait sebelum melakukannya. Video ini dibuat untuk melengkapi, bukan menggantikan, prosedur servis terdokumentasi. Mencoba melakukan prosedur servis tanpa pelatihan, peralatan, perlengkapan, dan manual yang tepat dapat mengakibatkan kematian atau cedera kepada Anda atau orang lain. Hal tersebut juga dapat merusak sepeda motor atau menyebabkan sepeda motor beroperasi dengan tidak semestinya. (10406a)
Video ini adalah pelengkap dari prosedur yang tercakup dalam dokumen. Video ini hanya dapat ditonton melalui Portal Informasi Servis (SIP) .
Video 1. Audio Street Glide
Video 2. Audio Road Glide
