MONTERINGSKIT FÖR KORT VINDRUTA
941006262025-01-23
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
57400687 | Skyddsglasögon, momentnyckel |  |
(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment
SATSINNEHÅLL

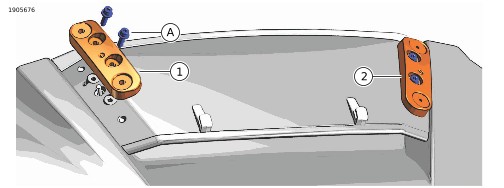

Figur 1. Satsen innehåller: Kort vindrutefäste
Tabell 2. Satsen innehåller: Kit med kort vindrutefäste
 | Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
 | 1 | 1 | Monteringsblock för kort vindruta, höger | Säljs ej separat | |
| 2 | 1 | Monteringsblock för kort vindruta, vänster | Säljs ej separat | |
Komponenter som nämns i texten men som inte ingår i satsen | |||||
| A | 4 | Originalutrustning (OE) Skruv | ||
ALLMÄNT
Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:
- Gå till h-d.com/isheets
- Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet
ANMÄRKNING
Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
Dessa artiklar finns hos din lokala Harley-Davidson-återförsäljare:
- Kit med kort vindruta måste köpas separat.
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
FÖRBEREDELSE
| 1. | Ta bort vindrutan om sådan finns. |
TA BORT
| 1. | Figur 2 Ta bort skruvarna för höger och vänster monteringsblock (2). Behåll skruvarna. | |
| 2. | Ta bort skyddet från kanalen. Se verkstadshandboken. | |
| 3. | Ta bort skruvarna som håller fast höger och vänster monteringsblock från skyddets undersida. a. Kassera monteringsblocken och behåll skruvarna för senare användning. |
| 1 | Monteringsblock (2) |
| 2 | Skruv (4) |
Figur 2. Ta bort de höga monteringsblocken
INSTALLERA
| 1. | Figur 3 Montera nya monteringsblock i skyddet. a. Rikta in och koppla in monteringsblockets inriktningsstift med hålet i skyddet. b. Fäst monteringsblocket vid skyddet med skruven OE . Dra åt. Åtdragning: 2,5–3,6 N·m (22–32 in-lbs) c. Upprepa på andra sidan. | |
| 2. | Montera skyddet på kanalen. Se verkstadshandboken. | |
| 3. | Figur 1 Säkra höger och vänster monteringsblock (1,2) med skruvarna OE (A). Dra åt. Åtdragning: 2,8–3,4 N·m (25–30 in-lbs) |
| 1 | Inriktningsstift, höger monteringsblock |
| 2 | Inriktningsstift, vänster monteringsblock |
| 3 | Höger monteringsblock |
| 4 | Vänster monteringsblock |
Figur 3. Platser för inriktningsstift på höger/vänster monteringsblock
