SADA PRO MONTÁŽ NA NÍZKÝ VĚTRNÝ ŠTÍT
941006262025-01-23
OBECNÉ INFORMACE
Tabulka 1. Obecné informace
Sady | Doporučené nástroje | Úroveň dovedností(1) |
|---|---|---|
57400687 | Ochranné brýle, momentový klíč |  |
(1) Vyžadováno utažení na hodnotu krouticího momentu nebo další průměrné nástroje a techniky
OBSAH SADY

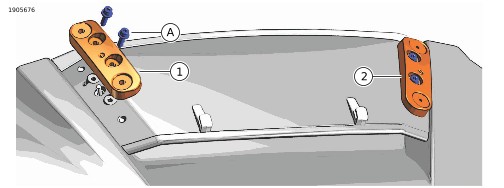

Ilustrace 1. Obsah sady: Montáž držáku na nízký větrný štít
Tabulka 2. Obsah sady: Sada pro montáž držáku na nízký větrný štít
 | Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
 | 1 | 1 | Nízký upevňovací blok větrného štítu, pravý | Neprodává se samostatně | |
| 2 | 1 | Nízký upevňovací blok větrného štítu, levý | Neprodává se samostatně | |
Položky uvedené v textu, které nejsou součástí sady | |||||
| A | 4 | Originální vybavení (OE) šroub | ||
OBECNÉ INFORMACE
Návod je dostupný také v elektronické podobě. Chcete-li ověřit, zda používáte nejaktuálnější dostupnou verzi, proveďte jeden z následujících kroků:
- Přejděte na h-d.com/isheets
- Naskenujte QR kód uvedený v levém horním rohu návodu
POZNÁMKA
Tento návod může obsahovat doplňkové video, které instalačnímu technikovi pomůže objasnit určitou část sestavy. Připojené video naleznete na konci tohoto návodu.
Modely
Informace o příslušenství pro jednotlivé modely naleznete v Díly a příslušenství (P&A) maloobchodním katalogu nebo v části náhradních dílů a příslušenství www.harley-davidson.com .
Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.
Požadavky na montáž
Tyto položky jsou k dostání u vašeho místního dealera Harley-Davidson:
- Sadu nízkého větrného štítu je nutné zakoupit samostatně.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento modelový rok / model motocyklu, která je k dispozici u:
- Prodejce Harley-Davidson.
- Informační portál služby H-D Service – přístup založený na předplatném pro většinu modelů z roku 2001 a novějších. Další informace naleznete v části Nejčastější dotazy o předplatném .
PŘÍPRAVA
| 1. | Odeberte větrný štít, je-li ve výbavě. |
DEMONTÁŽ
| 1. | Ilustrace 2 Odšroubujte pravé a levé šrouby upevňovacího bloku (2). Uschovejte si šrouby. | |
| 2. | Odmontujte kryt ze sestavy potrubí. Viz servisní příručka. | |
| 3. | Odšroubujte šrouby přidržující pravé a levé upevňovací bloky z dolní strany krytu. a. Upevňovací bloky vyhoďte a šrouby uschovejte pro pozdější použití. |
| 1 | Upevňovací blok (2) |
| 2 | Šroub (4) |
Ilustrace 2. Odmontujte vysoké upevňovací bloky
MONTÁŽ
| 1. | Ilustrace 3 Namontujte nové upevňovací bloky na kryt. a. Zarovnejte a zapojte seřizovací čep upevňovacího bloku s otvorem v krytu. b. Zajistěte upevňovací blok k zakrytí šroubem OE . Utáhněte. Krouticí moment: 2,5–3,6 N·m (22–32 in-lbs) c. Opakujte postup na druhé straně. | |
| 2. | Namontujte kryt na sestavu potrubí. Viz servisní příručka. | |
| 3. | Ilustrace 1 Pravé a levé upevňovací bloky (1,2) zajistěte pomocí OE šrouby (A). Utáhněte. Krouticí moment: 2,8–3,4 N·m (25–30 in-lbs) |
| 1 | Seřizovací čep, pravý upevňovací blok |
| 2 | Seřizovací čep, levý upevňovací blok |
| 3 | Pravý upevňovací blok |
| 4 | Levý upevňovací blok |
Ilustrace 3. Umístění kolíku pro zarovnání pravého / levého upevňovací bloku
