ชุดอุปกรณยึดชิลด์บังลมแบบสั้น

941006262025-01-23

ข้อมูลทั่วไป

ตาราง 1 ข้อมูลทั่วไป

ชุด	เครื่องมือที่แนะนำ	ระดับทักษะ⁽¹⁾
57400687	แว่นตานิรภัย ประแจวัดแรงบิด

(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม

เนื้อหาเกี่ยวกับชุดอุปกรณ์

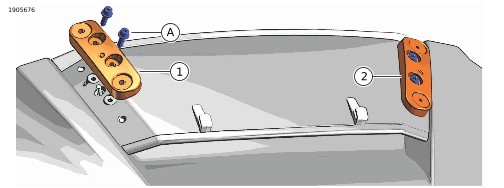

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ตัวยึดชิลด์บังลมแบบสั้น

ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์ตัวยึดชิลด์บังลมแบบสั้น

	ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
	รายการ	จำนวน	คำอธิบาย	หมายเลขชิ้นส่วน	ข้อความ
	1	1	บล็อกยึดชิลด์บังลมแบบสั้น, ด้านขวา	ไม่มีจำหน่ายแยก
	2	1	บล็อกยึดชิลด์บังลมแบบสั้น, ด้านซ้าย	ไม่มีจำหน่ายแยก
รายการที่ระบุอยู่ในข้อความ แต่ไม่อยู่ในชุดอุปกรณ์
	ก	4	อุปกรณ์ดั้งเดิม (OE) สกรู

ทั่วไป

เอกสารคําแนะนํามีในรูปแบบอิเล็กทรอนิกส์ด้วยเช่นกัน ในการตรวจสอบว่าคุณใช้เวอร์ชันล่าสุดที่มีอยู่หรือไม่ ให้ดำเนินการอย่างใดอย่างหนึ่งต่อไปนี้:

ไปที่ h-d.com/isheets
สแกนรหัส QR ที่มุมบนซ้ายของเอกสารคําแนะนํา

หมายเหตุ

เอกสารคําแนะนํานี้ อาจมีวิดีโอเสริม เพื่อช่วยให้ผู้ติดตั้งเข้าใจเกี่ยวกับชิ้นส่วนบางอย่างของชุดประกอบ วิดีโอที่ลิงก์จะอยู่ที่ส่วนท้ายของเอกสารคําแนะนํานี้

รุ่น

สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com

ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056

ข้อกำหนดในการติดตั้ง

รายการเหล่านี้มีจำหน่ายที่ศูนย์ผู้จำหน่าย Harley-Davidson ใกล้บ้านคุณ:

ต้องซื้อชุดชิลด์บังลมแบบสั้นแยกต่างหาก

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:

ผู้จำหน่าย Harley-Davidson
พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก

เตรียมพร้อม

หากมีชิลด์บังลม ให้ถอดออก

ถอด

1.	รูปภาพ 2 ถอดสกรูบล็อกยึดด้านขวาและซ้าย (2) ยึดสกรู
2.	ถอดฝาครอบออกจากชุดท่อ ดูคู่มือการให้บริการ
3.	ถอดสกรูที่ยึดบล็อกยึดด้านขวาและด้านซ้ายออกจากด้านล่างของฝาครอบ a. ทิ้งบล็อกยึดไปและเก็บสกรูไว้เพื่อใช้ในภายหลัง

1	บล็อกยึด (2)
2	สกรู (4)

รูปภาพ 2 ถอดบล็อกยึดตัวยาวออก

ติดตั้ง

1.	รูปภาพ 3 ติดตั้งบล็อกยึด อันใหม่ กับฝาครอบ a. จัดตําแหน่งและประกอบหมุดจัดวางบล็อกยึดกับรูในฝาครอบ b. ยึดบล็อกยึดเข้ากับฝาครอบให้แน่นด้วยสกรู OE ขันให้แน่น แรงบิด: 2.5–3.6 N·m (22–32 in-lbs) c. ทำซ้ำในด้านอื่นๆ
2.	ติดตั้งฝาครอบเข้ากับชุดท่อ ดูคู่มือการให้บริการ
3.	รูปภาพ 1 ยึดบล็อกยึดด้านขวาและซ้าย (1,2) ด้วยสกรู OE (A) ขันให้แน่น แรงบิด: 2.8–3.4 N·m (25–30 in-lbs)

1	หมุดจัดวาง, บล็อกยึดด้านขวา
2	หมุดจัดวาง, บล็อกยึดด้านซ้าย
3	บล็อกยึดด้านขวา
4	บล็อกยึดด้านซ้าย

รูปภาพ 3 ตําแหน่งหมุดจัดวางบล็อกยึดด้านขวา / ด้านซ้าย
