ZESTAW TYLNEGO, 19 CALOWEGO KOŁA SZPRYCHOWEGO
941002022021-03-08
INFORMACJE OGÓLNE
OSTRZEŻENIE
Należy instalować jedynie koła i zestawy instalacyjne przeznaczone dla konkretnego modelu motocykla. Skontaktuj się z dealerem Harley-Davidson, aby potwierdzić dopasowanie. Stosowanie niewłaściwej kombinacji kół i zestawów instalacyjnych lub używanie kół niezatwierdzonych dla konkretnego modelu może spowodować utratę panowania nad pojazdem, co grozi śmiercią lub poważnymi obrażeniami ciała. (00610c)
OSTRZEŻENIE
Firma Harley-Davidson zaleca stosowanie opon zgodnych z oryginalnymi. Pojazdy Harley-Davidson nie są przeznaczone do eksploatacji z oponami innymi niż opony zgodne z oryginalnymi, w tym zimowymi, motorowerowymi czy innymi oponami specjalnymi. Stosowanie opon innych niż zgodne z oryginalnymi może mieć bardzo negatywny wpływ na stabilność, prowadzenie pojazdu oraz hamowanie, co z kolei może być przyczyną śmierci lub odniesienia poważnych obrażeń ciała. (00024d)
Numery zestawów
43300821
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Zawartość zestawu
Zob. Rysunek 1 i Tabela 3
Wymagania dotyczące montażu
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu niezbędna jest instrukcja serwisowa przeznaczona dla określonego modelu motocykla dostępna u dealera firmy Harley-Davidson.
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
Poprawny montaż zestawu wymaga oddzielnego zakupu następujących części dostępnych u dealera firmy Harley-Davidson.
Tabela 1. Osprzęt przedniej tarczy
Tarcza hamulcowa
Sprzęt
Pływak (2 szt.) (Nr części 41500195)
Zapasowe śruby tarczy (10 szt.) (Nr części 41500020)
Tabela 2. Zalecana kombinacja opon
Montaż zestawu
Zalecane opony
Nr kat. opony przedniej
Model Pan America 2021 i nowszy
Michelin Scorcher
43100042
Michelin Anakee Wild
43100049
PRZYGOTOWANIE
1. Zdemontuj obecnie zamontowany zespół koła przedniego. Zob. instrukcja serwisowa.
a. Zachowaj oś, nakrętkę osi i przekładki kół.
b. Wyrzuć Oryginalne wyposażenie (OE) tarcze hamulca.
MONTAŻ
UWAGA
Jeśli pojazd nie jest wyposażony w Układ monitorowania ciśnienia w oponach (TPMS) , zamontuj trzpień zaworu (40999-87) dołączony do zestawu montażowego.
Jeśli pojazd jest wyposażony w TPMS , użyj ponownie trzpienia zaworu.
1. Zobacz Rysunek 1 . Zamontuj zespół trzpienia zaworu na kole (1). Zob. instrukcja serwisowa.
POWIADOMIENIE
Nie należy ponownie używać wkrętów tarcz hamulcowych/wirnika. Ponowne użycie tych wkrętów może spowodować utratę momentu i uszkodzenia podzespołów hamulca. (00319c)
2. Zamontuj mocowanie koła, elementy zestawu i nowe tarcze hamulcowe na kole, używając odpowiedniego wykazu elementów zestawu serwisowego. Patrz Instrukcja serwisowa.
a. Najpierw zamontuj łożysko ABS. Skierowane czerwoną stroną do koła.
b. Łożysko ABS jest zamontowane w lewej piaście koła. Określone strzałką kierunkową koła.
c. Zamontuj zwykłe łożysko stroną z napisem skierowaną z dala od koła.
3. Aby nie uszkodzić lakieru podczas montażu opony, należy sprawdzić, czy na łyżki maszyny do montażu założono osłony.
UKOŃCZONO
1. Zamontuj wymontowane wcześniej elementy dystansowe koła. Zob. instrukcja serwisowa.
2. Zamontuj przednie koło, zapasową oś i nakrętkę osi. Zob. instrukcja serwisowa.
ELEMENTY ZESTAWU SERWISOWEGO

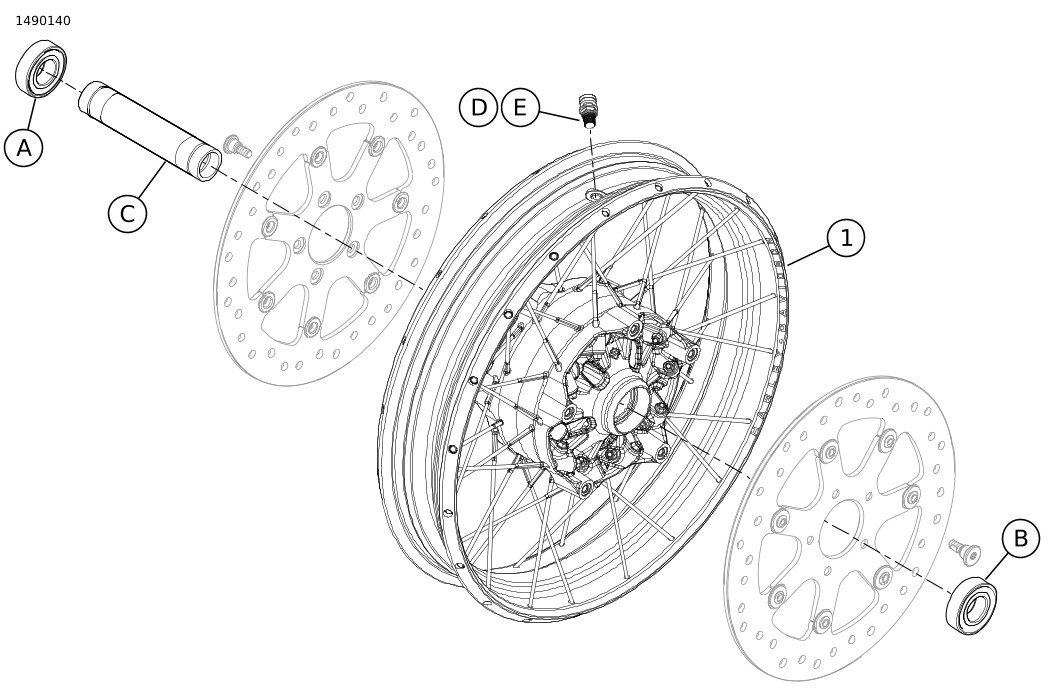

Rysunek 1. Elementy zestawu serwisowego: Zestaw koła przedniego
Tabela 3. Części serwisowe i zawartość zestawu z kołem
Zestaw
Pozycja
Opis (liczba)
Numer części
43300821
1
Koło
Nie jest sprzedawany oddzielnie
Tabela 4. Zestaw montażowy łożyska ABS przedniego koła 25 mm (42400038)
Zestaw montażowy łożyska ABS przedniego koła 25 mm (42400038)
Liczba używanych sztuk i opis
Ustawienie
Rozmiar kół
A
B
C
D
E
Model Pan America 2021 i nowszy
19 × 3,0 cala
1
1
1
1
1
Zestawy montażowe są przeznaczone do współpracy z wieloma rodzajami kół i mocowań. Skontaktuj się z dealerem firmy Harley-Davidson, aby upewnić się, że koła i zestawy instalacyjne są zaprojektowane i dopuszczone do użytku w motocyklu, w którym są montowane.
A
Łożysko, zwykłe
9276B
B
Łożysko, do pojazdów z układem ABS
9252A
C
Tuleja osi
43300600
D
Trzpień zaworu, przepustowy
40999-87
E
Trzpień zaworu, zaślepka
41123-79
