COOLFLOW 风扇
941004682025-01-23
基本信息
套件内容
图1。 套件内容： CoolFlow 风扇
表2。 套件内容： CoolFlow 风扇
 | 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
 | 1 | 2 | 螺丝 | 4365 | |
| 2 | 2 | 锁紧垫圈 | 7036 | |
| 3 | 4 | 平垫圈 | 6703 | |
| 4 | 2 | 固定夹，推入式 | 12200333 | |
| 5 | 1 | 风扇组件 | 不单独出售 | |
| 6 | 1 | 线束 | 69203452 | |
| 7 | 1 | 油管罩 | 62700220 | |
| 8 | 2 | 线缆扎带，固定式 | 10287 | |
| 9 | 2 | 线缆扎带 | 10006 | |
| 10 | 2 | 夹 | 10120 | |
概述
说明书另提供电子版本。 若要验证您使用的是否是最新版本，请执行下列操作之一：
- 扫描说明书左上角的二维码
注意
此说明书 可能包含一个补充视频 ，以帮助安装者明确组件的某个部件。 说明书结尾处有一个链接视频。
车型
关于车型适配信息，参见 零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
警告安装任何电气附件时，一定要确保不超过保护要修改的受影响电路的保险丝或断路器的最大额定安培值。 超过最大安培值可导致电气故障，从而有可能造成死亡或重伤。 (00310a)
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
注意
此说明书引用了维修手册信息。 此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：
- 哈雷戴维森经销商。
- H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。 更多信息，请参看 关于订阅的常见问题 。
这些项目在您当地的哈雷戴维森经销商店有售。
中冷车辆：
- 需要单独购买12路至4路电气跳线线束（零件编号69203486）。
2017年及之后款 Road King/Special：
- 需要单独购买拨动开关（零件编号71400122）。
- 需要单独购买开关标签（零件编号14001100）。
- 需要单独购买拨动开关螺母（零件编号74408-08A）。
- 如果要安装多个附件，则需要单独购买“Y”型线束（零件编号69201571）。
2017年及之后款 Trike 车型：
- 如果要安装多个附件，则需要单独购买“Y”型线束（零件编号69201571）。
2017-2024: 非中冷车辆，带固定和叉安装式整流罩
- 需要单独购买瞬时风扇开关（零件编号71400121）。
- 需要单独购买仪表板开关组（69200173A）。
- 需要单独购买两个仪表板盲栓（零件编号7140031）。
- 如果要安装多个附件，则需要单独购买“Y”型线束（零件编号69201571）。
2017-2024: 所有非中冷车辆
- 需要单独购买跳线线束（零件编号69203453）。
准备
| 1. | 拆下座椅。 参见维修手册。 | |
| 2. | 拆下左侧和右侧边箱。 参见维修手册。 | |
| 3. | 拆卸左侧盖和右侧盖。 参见维修手册。 | |
| 4. | 拆卸主保险丝。 参见维修手册。 | |
| 5. | 卸下顶盒。 参见维修手册。 | |
| 6. | 拆下电池。 参见维修手册。 注意
| |
| 7. | 非中冷车辆： 参见图 7。定位右侧火花塞电线保护套。 a. 从线路和车架拆下线缆扎带。 b. 将顶部火花塞护套（3）向车辆左侧旋转。 c. 将底部火花塞护套（3）向车辆左侧旋转。 d. 布设线路。 根据需要安装线缆扎带（2）。 |
安装
| 1. | 参见图 2。找到车架横梁右侧的安装孔（1）。 |
图2。 车架横梁 | ||||||||||||||
| 2. | 参见图 3。安装 CoolFlow 风扇组件。 a. 从电池托盘区域内，穿过车架横梁（7）安装螺丝（6）、锁紧垫圈（5）和平垫圈（4）。 b. 从动力总成区域，安装平垫圈（3）和固定夹（2）。 c. 在另一个安装孔重复安装固定件。 d. 定位风扇（1）组件至车架横梁（7）。 e. 安装螺丝（6）至风扇（1）。 拧紧。 扭矩: 16 N·m (12 ft-lbs) |
图3。 安装风扇至横梁 |
中冷车辆
注意
如果在车辆 P&A 连接器与风扇继电器线束连接器之间必须连接多个附件，应安装选配“Y”型线束（零件编号69201571）。

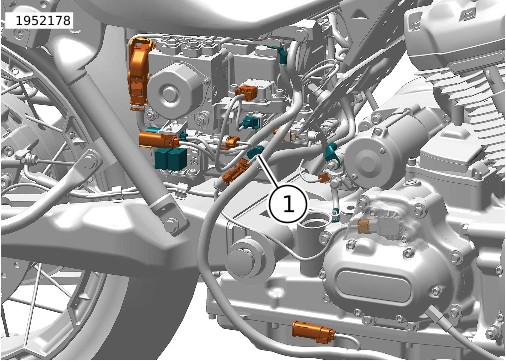

| 1. | 安装线束（零件编号69203486）。请参阅安装要求。 |
| 1 | 冷却风扇[318] |
图4。 中冷车辆的风扇连接器
| 1 | 线束69203452 |
| 2 | 跳线线束69203486 |
图5。 中冷车辆布线图
| 1 | PNA [325A] |
图6。 中冷车辆的车辆 PNA 连接器
非中冷车辆
| 1. | 参见图 8。安装后油管软管罩。 注意 如果在车辆 P&A 连接器与风扇继电器线束连接器之间必须连接多个附件，应安装选配“Y”型线束（零件编号69201571）。 a. 如有需要，定位插头线。 b. 松开上部油管软管弹簧夹（1），仅从汽缸头上拆下上部油管软管。 c. 从软管拆下油管软管弹簧夹（1）。 d. 在后部油管软管（2）上方插入罩。 在距离后部油管软管上部弹簧夹具25.4 毫米（1 英寸）的位置定位盖板。 e. 将弹簧夹安装至油管软管，然后将油管软管安装至汽缸头。 f. 保持弹簧夹具松开，旋转软管，使风扇壳体和油管软管盖之间的间隙最大（3）。 | |
| 2. | 连接套件的线束（零件编号69203452）至跳线线束（零件编号69203453）。 |
| 1 | 冷却风扇[318] |
| 2 | 线缆扎带 |
| 3 | 火花塞线缆护套 |
图7。 非中冷车辆的风扇连接器
| 1 | 弹簧夹具 |
| 2 | 油管罩 |
| 3 | 间隙 |
图8。 后部油管罩
| 1 | 线束69203452 |
| 2 | 跳线线束69203453 |
图9。 非中冷车辆布线图
| 1 | PNA [325B] |
图10。 非中冷车辆的车辆 PNA 连接器
无整流罩车型的开关
| 1. | 安装拨动开关。请参阅安装要求。 a. 从前灯灯罩上拆下插头。 b. 去掉开关标签（2）上的背胶。 c. 安装开关标签（2），风扇图标位于顶部。 d. 安装拨动开关（1）和螺母（3）。 e. 将位于前灯灯罩下方的线束插入开关。 | |
| 2. | FLRT车型： 连接器[205]位于燃油箱下方的电线盒中。 |
| 1 | 切换开关 |
| 2 | 开关标签 |
| 3 | 切换开关螺母 |
图11。 非挡风板车型开关位置
固定和叉安装式车型开关
| 1. | 安装风扇开关。请参阅安装要求。 a. 取下左孔塞（如有配备）并丢弃。 参见维修手册。 b. 拆下左侧开关模块（如果已安装）。 参见维修手册。 c. 将风扇开关安装在开关模块的最右侧位置。 d. 根据需要，在开关模块中添加开关空白面板。 | |
| 2. | 安装开关模块。 参见维修手册。 |
配置
中冷车辆
| 1. | 使用 信息娱乐系统控制装置 (IFCU) 进行配置： a. 将车辆置于“附件模式”。 参见车主手册。 b. 导航到系统设置 > 车辆功能设置。 c. 启用 CoolFlow 风扇。 d. 关闭车辆，等待一分钟。 e. 将车辆转到点火或附件模式。 参见车主手册。 f. 从左手控制件模块 (LHCM)打开车辆功能（1）。 g. 打开/关闭 CoolFlow 风扇，这些灯应根据车辆的功能指示作出相应的反应。 |
图12。 车辆功能 |
非中冷车辆
| 1. | 使用 DT II 启用风扇
专用工具: DIGITAL TECHNICIAN II (HD-48650) |
操作
| 1. | “打开”设置： a. 发动机运行时，风扇处于“打开”状态。 b. 发动机不运行时，风扇处于“关闭”状态。 | |
| 2. | “自动”设置： 风扇根据车速、发动机温度和环境空气温度综合确定运行状态。 a. 在发动机温度高于64 km/h (40 mph)且环境温度高于35 °C (95 °F)的情况下，风扇以低于15 °C (59 °F)的速度运行。 b. 在发动机温度高于64 km/h (40 mph)且环境温度低于215 °C (419 °F)的情况下，风扇以低于15 °C (59 °F)的速度运行。 c. 如果车速超过72 km/h (45 mph)或发动机温度低于此温度202 °C (395 °F)，风扇关闭。 |
完成
| 1. | 安装电池。 参见维修手册。 | |
| 2. | 安装顶盒。 参见维修手册。 | |
| 3. | 安装主保险丝。 参见维修手册。 | |
| 4. | 安装左侧盖和右侧盖。 参见维修手册。 | |
| 5. | 安装左侧和右侧边箱。 参见维修手册。 | |
| 6. | 安装座椅。 安装好座椅之后向上拉动座椅，确保固定牢靠。 参见维修手册。 |
