BORSE LATERALI A SGANCIO RAPIDO DEFENDER
941005342025-01-25
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
90202763 | Occhiali di protezione, chiave dinamometrica |  |
(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune
CONTENUTO DEL KIT

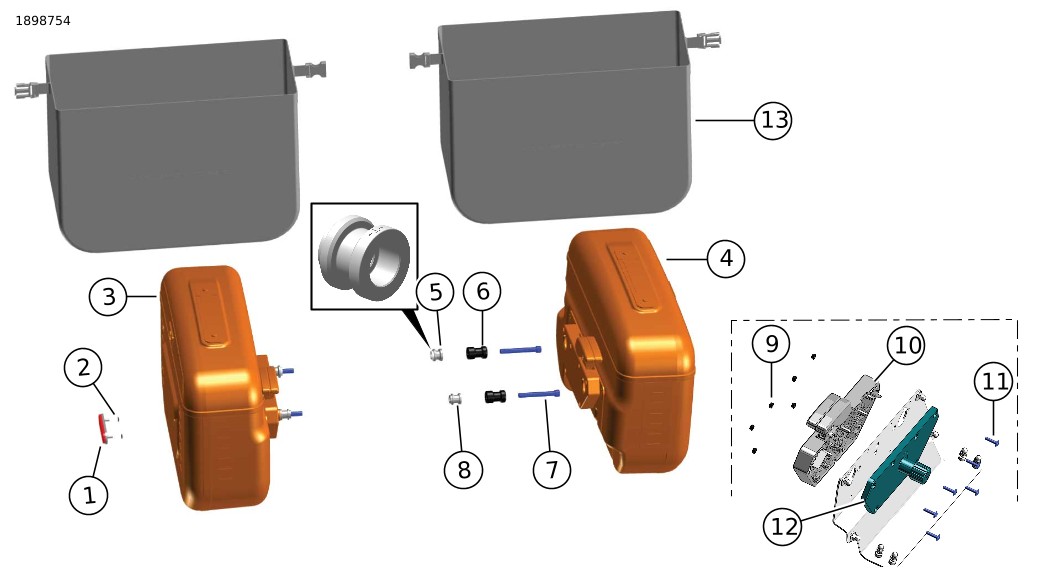

Figura 1. Contenuto del kit: Borse laterali a sgancio rapido Defender
Tabella 2. Contenuto del kit: Kit borse laterali Defender a sgancio rapido
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 2 | Kit riflettore, include l'articolo 2 | 59480-04A | |
| 2 | 4 | Fermi rondella | Parte non venduta separatamente | |
| 3 | 1 | Borsa, destra | Parte non venduta separatamente | |
| 4 | 1 | Borsa, sinistra | Parte non venduta separatamente | |
| 5 | 2 | Bulloneria di ancoraggio Holdfast™, posteriore | 52300730 | |
| 6 | 4 | perno di ancoraggio | 90203028 | |
| 7 | 4 | Vite, nera | 10201382 | |
| 8 | 2 | Bulloneria di ancoraggio Holdfast™, anteriore | 52300729 | |
| 9 | 12 | Dado | 10100179 | |
| 10 | 1 | Meccanismo di blocco, sinistro | 90202554 | |
| Meccanismo di blocco, destro | 90202553 | |||
| 11 | 12 | Vite | 10201415 | |
| 12 | 2 | Alloggiamento del dispositivo di bloccaggio | 90202544 | |
| 13 | 2 | Borsa Dry | 93300169 | |
GENERALE
Il foglio di istruzioni è disponibile anche in formato elettronico. Per verificare che si stia utilizzando la versione più recente disponibile, eseguire una delle operazioni seguenti:
- Andare a h-d.com/isheets.
- Eseguire la scansione del codice QR nell'angolo in alto a sinistra del foglio di istruzioni
NOTA
Questo foglio di istruzioni può contenere un video supplementare per aiutare l'installatore a chiarire alcune parti dell'assieme. In fondo a questo foglio di istruzioni è disponibile il link per il video.
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
Il kit può essere usato con portabagagli rimovibili Softail o con lo schienalino rimovibile. Vedere il catalogo di vendita al dettaglio delle parti e accessori o la sezione Parts and Accessories (Parti e accessori) sul sito web www.harley-davidson.com (solo in inglese) per una elenco di parti o accessori necessari per la propria motocicletta.
Modelli Softail FXLR, FXLRS, FXBB, FXBBS, FLSL, FXST 2018 e successivi: È richiesto l'acquisto separato del kit di riposizionamento dell'indicatore di direzione (codice 67800802B o 67800830B).
Modelli Softail dal 2018 in poi FXBB, FXBBS, FLSL con targa a montaggio laterale: É necessario acquistare separatamente ciascun componente per assemblare il portatarga montato al centro. Vedere la figura 2.
- Supporto, parafango posteriore, rinforzo (Codice parte 59500448, articolo 6) (Qtà 1)
- Nastro in schiuma uretano (codice parte 11100010, elemento 4) (Qtà 3)
- Alloggiamento, presa a tre vie (codice parte 69201406, articolo 12) (Qtà 1)
- Terminale, presa, 18 AWG (codice parte 69201442, articolo 11) (Qtà 2)
- Perno di tenuta (codice parte 69201427, articolo 10) (Qtà 2)
- Guarnizione del cavo (codice parte 69201301, articolo 13) (Qtà 1)
- Fascetta fermacavi (Codice articolo 10177, articolo 9) (Qtà 2)
- Luce, targa, articolo 14 (codice articolo 73504-11, articolo 15) (Qtà 1)
- Supporto, targa, (codice parte 67900316, articolo 3, (Qtà 1)
- Nastro, cuscinetto di schiuma (codice parte 11100236, articolo 2) (Qtà 2)
- Catarifrangente, rosso (codice parte 69490-07, articolo 1) (Qtà 1)
- Vite, (codice parte 4091, articolo 8) (Qtà 2)
- Vite, (codice parte 3612, articolo 7) (Qtà 2)
- Vite, (codice parte 4365, articolo 5) (Qtà 2)
- Isolatore, lungo: nero (codice articolo 69933-08) (Qtà 1) o cromato (codice 69438-06) (Qtà 1)
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
AVVERTENZANon superare la capacità di carico della borsa. Equilibrare il peso del bagaglio caricato nelle due borse. Un peso eccessivo nelle borse può provocare la perdita di controllo del mezzo, con pericolo di lesioni gravi o mortali. (00383a)
NOTA
La capacità massima di carico della borsa portapacchi è 6,8 kg (15 lb).
PREPARAZIONE
| 1. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere la sella. Vedere il manuale di manutenzione. |
RIMOZIONE
Parafango posteriore
| 1. | Smontare il parafango posteriore. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere il montante del parafango sinistro dal parafango. Vedere il manuale di manutenzione. a. Scollegare la targa e i cablaggi dell’indicatore di sinistra. Vedere Manuale di diagnostica dell’impianto elettrico (EDM) . b. Rimuovere l'indicatore di direzione sinistro con il cablaggio. c. Rimuovere ed eliminare la staffa della targa ad attacco laterale con il cablaggio. d. Rimuovere ed eliminare lo stallo dell'indicatore di direzione breve. | |
| 3. | Rimuovere il montante del parafango destro dal parafango. Vedere il manuale di manutenzione. a. Scollegare i cablaggi di segnale di destra. Vedere EDM . b. Rimuovere l'indicatore di direzione destro con il cablaggio. |
ASSEMBLARE IL PORTATARGA MONTATO CENTRALMENTE
NOTA
Vedere Requisiti di installazione per i modelli di veicoli.
| 1. | Vedere la figura 2. Staccare il supporto e installare due inserti del nastro di montaggio (4) sul gruppo staffa (6). | |
| 2. | Staccare il supporto e installare un pezzo d’inserto del nastro di montaggio (4) sul portatarga (3) | |
| 3. | Staccare il supporto e installare due pezzi d’inserto del nastro di montaggio (2) sul portatarga (3). | |
| 4. | Installare il portatarga (3) sul gruppo staffa (6) con viti (5, 7). | |
| 5. | Serrare le viti (5). Coppia: 7,11–8,69 N·m (63–77 in-lbs) | |
| 6. | Serrare le viti (7). Coppia: 2,03–2,37 N·m (18–21 in-lbs) | |
| 7. | Staccare il retro e installare il catarifrangente (1) sul portatarga (3). | |
| 8. | Installare l'alloggiamento del fanale posteriore (14,15) e le viti (8). Serrare. Coppia: 1,1–2,25 N·m (10–20 in-lbs) | |
| 9. | Vedere la figura 3. Disporre il cavo (2) attraverso il gruppo interno del sostegno del parafango (1). | |
| 10. | Vedere la figura 2. Collegare i perni al connettore a 3 perni (12). Vedere EDM. |
| 1 | Catarifrangente |
| 2 | Nastro inserto di montaggio (2) |
| 3 | Porta targa |
| 4 | Nastro inserto di montaggio (3) |
| 5 | Viti, montaggio interno (2) |
| 6 | Gruppo della staffa |
| 7 | Vite, montaggio esterno (2) |
| 8 | Vite, luce (2) |
| 9 | Fascetta fermacavi (2) |
| 10 | Perno di tenuta |
| 11 | Terminale, 18 AWG |
| 12 | Alloggiamento, presa a tre vie |
| 13 | Guarnizione a filo (3) |
| 14 | Lampadina |
| 15 | vano porta oggetti/cupola |
Figura 2. Staffa della targa
| 1 | Gruppo interno del sostegno del parafango |
| 2 | Cablaggio |
Figura 3. Gruppo del sostegno del parafango interno (tipica)
INSTALLAZIONE
Riposizionamento degli indicatori di direzione
NOTA
Vedere i requisiti di installazione per i modelli di veicolo.
| 1. | Installare il kit di riposizionamento degli indicatori di direzione sui montanti del parafango. a. Installazione del kit di riposizionamento degli indicatori di direzione. Seguire le istruzioni del kit. b. Installare l’isolatore sull’indicatore di direzione sinistro. c. Instradare l'imbracatura nei montanti del parafango. d. Installare la targa del montaggio centrale, i montanti del parafango sul parafango. Vedere il manuale di manutenzione. | |
| 2. | Installare il parafango posteriore. Vedere il manuale di manutenzione. | |
| 3. | Vedere la figura 4. Collegare il connettore (3). |
| 1 | Connettore luce di destra |
| 2 | Connettore luce di sinistra |
| 3 | Connettore della luce della targa |
Figura 4. Connettori delle luci degli indicatori di direzione
Punti di ancoraggio
| 1. | Installare i nuovi punti di ancoraggio sul parafango del veicolo. a. Vedere la figura 7. Aprire la borsa laterale, premere e ruotare la manopola di bloccaggio interna (1) di 90° per sbloccare la posizione. b. Premere il pulsante di rilascio (2) e sollevare la maniglia di blocco (3). c. Vedere la figura 1. Rimuovere i perni di ancoraggio (6). d. Vedere la figura 5. Installare la bulloneria di aggancio posteriore (2), il perno di aggancio (3) e la vite (4). e. Installare la bulloneria di aggancio anteriore (1), il perno di aggancio (3) e la vite (4). f. Vedere la figura 9. Per l'orientamento dei perni di fissaggio della borsa laterale sinistra. g. Vedere la figura 10. Per l'orientamento dei perni di aggancio della borsa laterale destra. |
| 1 | Bulloneria di ancoraggio Holdfast, anteriore |
| 2 | Bulloneria di ancoraggio Holdfast, posteriore |
| 3 | Perno di ancoraggio (2) |
| 4 | Vite (2) |

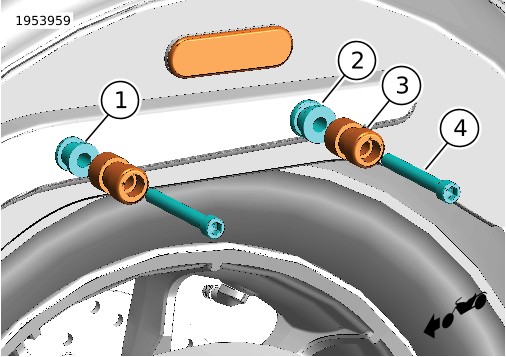

Figura 5. Punti di ancoraggio (mostrato il lato sinistro)
Regolazione del perno di ancoraggio Holdfast
| 1. | Regolare il serraggio del punto di ancoraggio NOTA Se l’alzata o il portabagagli non sono saldi una volta installati, regolare i punti di ancoraggio. L’inserto di plastica nero del punto di ancoraggio è ellittico. Quando le “T” sui punti di ancoraggio sono posizionate nella parte superiore e inferiore, il serraggio del punto di ancoraggio è al minimo. Quando le “T” sono nella posizione anteriore e posteriore, il serraggio dei punti di ancoraggio è al livello massimo. a. Vedere la figura 6. Per la regolazione, ruotare (3) a piccoli incrementi in modo che la “T” (1) non sia più sulla parte superiore e si approssimi a una delle posizioni (2). b. A ciascun incremento, controllare l’accoppiamento con l’accessorio. c. Continuare la rotazione a incrementi progressivi e controllare l’accoppiamento fino a raggiungere il serraggio desiderato. La posizione di serraggio massimo è quella in cui le “T” raggiungono la posizione (2). d. Stringere le viti del punto di ancoraggio. Coppia: 38–43 N·m (28–32 ft-lbs) |
| 1 | Posizione di allentamento massimo (posizione della T) |
| 2 | Posizione di serraggio massimo (posizione della T) |
| 3 | Senso di rotazione possibile |
Figura 6. Punto di ancoraggio piatto Holdfast
BORSE
Installazione
| 1. | Vedere la figura 7. Premere il pulsante di rilascio (2) e sollevare la maniglia di blocco (3). | |
| 2. | Ribaltare leggermente la borsa e farla scorrere sui punti di aggancio. | |
| 3. | Assicurarsi che la borsa sia completamente inserita nei punti di aggancio. | |
| 4. | Premere sulla maniglia di blocco (3) per fissare la borsa al veicolo. a. Si sentirà il meccanismo di blocco innestarsi con i punti di aggancio. b. La maniglia di bloccaggio si solleva se la borsa non è fissata correttamente al veicolo. | |
| 5. | Vedere la figura 1. Installare i riflettori (1). a. Individuare la piastra all'interno della tasca esterna della borsa. b. Individuare e tagliare i due fori. c. Installare i catarifrangenti e fissarli con due fermi a rondella (2). |
Rimozione
| 1. | Vedere la figura 7. Premere il pulsante di rilascio (2) e sollevare la maniglia di blocco (3). |
Bloccare/Sbloccare le borse laterali al veicolo
| 1. | Vedere la figura 7. Bloccare la borsa laterale al veicolo: a. Aprire la borsa laterale, premere e ruotare la manopola di bloccaggio interna (1) di 90° per bloccare la posizione. | |
| 2. | Sbloccare la borsa laterale dal veicolo: a. Aprire la borsa laterale, premere e ruotare la manopola di bloccaggio interna (1) di 90° per sbloccare la posizione. |
NOTA
Per impedire l'accesso all'interno della borsa, fissare le cerniere con un lucchetto.
| 1 | Manopola di blocco interna, blocco/sblocco |
| 2 | Pulsante di rilascio |
| 3 | Impugnatura di blocco |
Figura 7. Blocco/Sblocco/Chiusura
| 2 | Ancoraggio |
| 1 | Borsa |
Figura 8. Borse laterali installate
COMPLETATO
| 1. | Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. Vedere il manuale di manutenzione. | |
| 2. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 3. | Verificare che le luci di arresto, gli indicatori di direzione, le luci di marcia diurne e la luce della targa funzionino correttamente. |
MANUTENZIONE
Pulizia delle filettature del dispositivo di fissaggio
Per ottenere un carico di serraggio corretto, pulire sempre le filettature e i fori filettati dei dispositivi di fissaggio prima dell’assemblaggio.
NOTA
Non usare mai un maschio autofilettante per pulire le filettature.
- Rimuovere tutto il materiale frenafiletti dalle filettature del dispositivo di fissaggio e dai fori filettati.
- Usare una spazzola metallica o un pettine per filettature per pulire le filettature del dispositivo di fissaggio.
- Usare una pettine per filettature per pulire i fori filettati.
- Usare il detergente PJ1 o equivalente per rimuovere ogni traccia di olio e agenti contaminanti dalle filettature.
- Pulire con aria compressa a bassa pressione tutti i fori filettati.
Controllare sempre che i fori ciechi siano puliti prima del montaggio. Serrando una vite con presenza di sporcizia, acqua o olio nel foro, si può rompere o spaccare il pezzo.
Punto di ancoraggio Holdfast
Con il tempo, i punti di ancoraggio si usurano, e gli accessori rimovibili installati possono allentarsi o sferragliare. Serrare l’accoppiamento con il seguente metodo.
| 1. | Vedere la figura 6. Registrare la posizione corrente della “T” per ciascun punto di ancoraggio. Rimuovere la vite dal punto di ancoraggio posteriore. | |
| 2. | Rimuovere il frenafiletti dalle viti del punto di ancoraggio e dalle filettature dei fori di montaggio. Fare riferimento a Pulizia delle filettature del dispositivo di fissaggio. | |
| 3. | Applicare il frenafiletti alle filettature della vite.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97) | |
| 4. | Installare i punti di ancoraggio, le viti e le rondelle. Serrare le viti a mano. | |
| 5. | Se le “T” non si trovano nella posizione di serraggio massimo (2), ruotare leggermente i punti di ancoraggio, muovendo le “T” verso la posizione (2), fino a che in ciascun punto non sia stata raggiunto un posizionamento solido. | |
| 6. | Fissare le viti del punto di ancoraggio. Serrare. Coppia: 38–43 N·m (28–32 ft-lbs) | |
| 7. | Se le “T” del punto di ancoraggio sono nella posizione (2): a. Rimuovere la vite dai punti di ancoraggio posteriori. b. Ruotare ciascun punto di ancoraggio fino a quando la “T” sul lato opposto raggiunge la posizione (1). c. Prima di applicare del frenafiletti alle filettature delle viti, rimuovere il frenafiletti dalle filettature delle viti del punto di ancoraggio e dai fori di montaggio, vedere PULIZIA DELLE FILETTATURE DEL DISPOSITIVO DI FISSAGGIO. Installare le viti e le rondelle. Serrare a mano.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97) d. Controllare l’accessorio rimovibile in corrispondenza di ciascun punto di ancoraggio, spostando la “T” verso il punto (2) fino a ottenere un solido posizionamento dell’accessorio in ciascun punto. Fissare le viti del punto di ancoraggio. Serrare. Coppia: 38–43 N·m (28–32 ft-lbs) | |
| 8. | Dopo più regolazioni, se l’accessorio rimovibile continua a non essere saldo, sostituire i punti di ancoraggio. |
Regolazione del perno di ancoraggio della borsa laterale
Con il passare del tempo, i componenti si usurano, causando l'allentamento o il tintinnio delle borse laterali rimovibili installate. Serrare l’accoppiamento con il seguente metodo.
| 1. | Vedere Figura 9 e Figura 10. Registrare la posizione corrente "+" e la posizione corrente "-" per ciascun perno di ancoraggio. | |
| 2. | Rimuovere il frenafiletti dalle viti del punto di ancoraggio e dalle filettature dei fori di montaggio. Fare riferimento a Pulizia delle filettature del dispositivo di fissaggio. | |
| 3. | Applicare il frenafiletti alle filettature della vite.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97) | |
| 4. | Installare i punti di ancoraggio e le viti. Serrare le viti a mano. | |
| 5. | Regolare ruotando leggermente i perni di ancoraggio, in senso orario con incrementi piccoli ma uguali, sia sui perni di ancoraggio anteriori che posteriori. a. Se ruotato troppo, lo sforzo per chiudere la maniglia di blocco diventerà eccessivo. b. La regolazione è di 90 gradi rispetto alla posizione di installazione iniziale. | |
| 6. | Controllare la vestibilità e ripetere la regolazione fino a quando le borse laterali non sono aderenti. | |
| 7. | Stringere le viti del punto di ancoraggio. Coppia: 38–43 N·m (28–32 ft-lbs) |
| 1 | Perno di ancoraggio anteriore |
| 2 | Segno "-" a ore 12 |
| 3 | Perno di ancoraggio posteriore |
| 4 | Segno "+" a ore 12 |
| 5 | Montante del parafango sinistro |

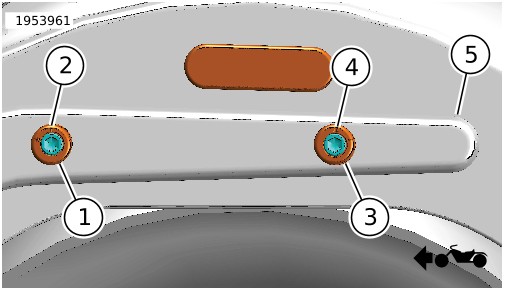

Figura 9. Orientamento iniziale dei punti di ancoraggio sinistri
| 1 | Perno di ancoraggio anteriore |
| 2 | Segno "+" a ore 12 |
| 3 | Perno di ancoraggio posteriore |
| 4 | Segno "-" a ore 12 |
| 5 | Montante del parafango destro |

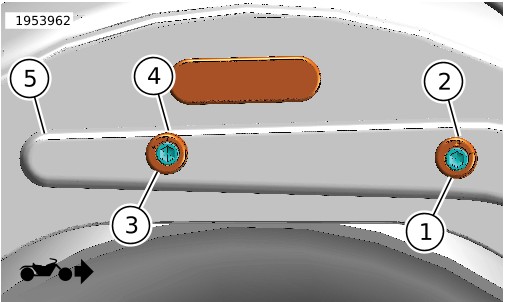

Figura 10. Orientamento iniziale dei punti di ancoraggio destri
Viti del punto di ancoraggio
AVVISO
Il mancato serraggio della bulloneria alla coppia specificata può causare gravi danni agli accessori installati. (00508b)
| 1. | Dopo 800 km (500 mi) di percorrenza con le borse installate, sarà necessario verificare la coppia di serraggio delle relative viti di montaggio del punto di ancoraggio. Accertarsi che le coppie di serraggio siano rispettate e serrare le viti se necessario. Serrare. a. Viti del punto di aggancio anteriore e posteriore. Coppia: 38–43 N·m (28–32 ft-lbs) |
Cura delle borse
- Per pulire le altre parti della borsa utilizzare una spazzola in tessuto morbido, un panno o una spugna con acqua. Risciacquare con acqua pulita.
- Non utilizzare detergenti aggressivi, strumenti di pulizia ruvidi o idropulitrici.
- Pulire il prodotto dopo la guida in presenza di sale per evitare danni causati dalla salsedine.
Contiene uno o più dei materiali seguenti:
- Alluminio
- Acciaio Inossidabile
- Acciaio
- Nylon
- ABS
- Pelle
- Acrilico
- Poliestere
- EVA
- Silicone
- Hypalon
- Vinile
