RYCHLOUPÍNACÍ SEDLOVÉ BRAŠNY DEFENDER

941005342025-01-25

OBECNÉ INFORMACE

Tabulka 1. Obecné informace

Sady	Doporučené nástroje	Úroveň dovedností⁽¹⁾
90202763	Ochranné brýle, momentový klíč

(1) Vyžadováno utažení na hodnotu krouticího momentu nebo další průměrné nástroje a techniky

OBSAH SADY

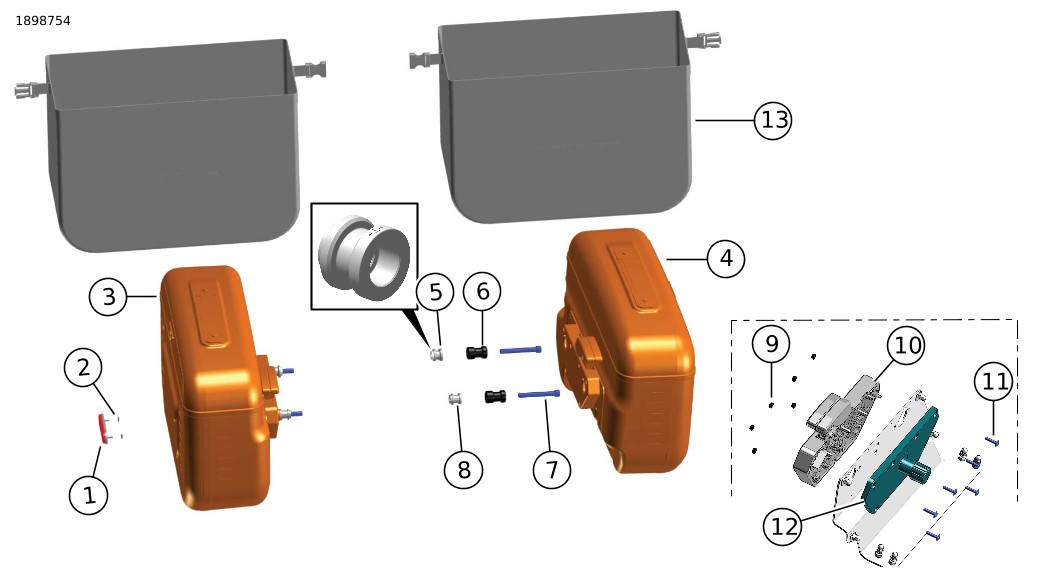

Ilustrace 1. Obsah sady: Rychloupínací sedlové brašny Defencer

Tabulka 2. Obsah sady: Sada rychloupínacích sedlových brašen Defender

Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní.
Položka	Množství	Popis	Č. dílu	Poznámky
1	2	Sada reflektorů, obsahuje položku 2	59480-04A
2	4	Příchytky podložek	Neprodává se samostatně
3	1	Nosník sedlových brašen, pravý	Neprodává se samostatně
4	1	Sedlová brašna, levá	Neprodává se samostatně
5	2	Dokovací spojovací materiály Holdfast™, zadní	52300730
6	4	Dokovací kolík	90203028
7	4	Šroub, černý	10201382
8	2	Dokovací spojovací materiály Holdfast™, přední	52300729
9	12	Matice	10100179
10	1	Zamykací mechanismus, levý	90202554
10	1	Zamykací mechanismus, pravý	90202553
11	12	Šroub	10201415
12	2	Kryt vnitřního zámku	90202544
13	2	Suchá brašna	93300169

OBECNÉ INFORMACE

Návod je dostupný také v elektronické podobě. Chcete-li ověřit, zda používáte nejaktuálnější dostupnou verzi, proveďte jeden z následujících kroků:

Přejděte na h-d.com/isheets
Naskenujte QR kód uvedený v levém horním rohu návodu

POZNÁMKA

Tento návod může obsahovat doplňkové video, které instalačnímu technikovi pomůže objasnit určitou část sestavy. Připojené video naleznete na konci tohoto návodu.

Modely

Informace o příslušenství pro jednotlivé modely naleznete v Díly a příslušenství (P&A) maloobchodním katalogu nebo v části náhradních dílů a příslušenství www.harley-davidson.com .

Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.

Požadavky na montáž

Tuto sadu nelze používat pomocí Odnímatelných regálů Softail nebo s Odnímatelným Sissybarem. Seznam požadovaných dílů nebo příslušenství pro svůj model naleznete v maloobchodním katalogu dílů a příslušenství nebo v části Parts and Accessories (Díly a příslušenství) na webu www.harley-davidson.com (pouze anglicky).

2018 a pozdější modely Softail FXLR, FXLRS, FXBB, FXBBS, FLSL, FXST: Je vyžadován samostatný nákup sady pro přesunutí směrových světel (č. dílu 67800802B nebo 67800830B).

Modely Softail FXBB, FXBBS a FLSL z roku 2018 a novější s registrační značkou s bočním upevněním: K sestavení držáku registrační značky se středovým upevněním jsou vyžadovány samostatné nákupy každého dílu. Viz obrázek 2.

Podpěra, zadní blatník, výztuž (č. dílu 59500448, položka 6) (množství 1)
Pěnová páska z polyuretanu (č. dílu 11100010, položka 4) (množství 3)
Pouzdro, třísměrná zásuvka (č. dílu 69201406, položka 12) (množství 1)
Svorka, zásuvka, 18 AWG (č. dílu 69201442, položka 11) (množství 2)
Těsnicí kolík (č. dílu 69201427, položka 10) (množství 2)
Těsnění kabelu (č. dílu 69201301, položka 13) (Množství 1)
Upevňovací páska, ukotvená (č. dílu 10177, položka 9) (množství 2)
Kontrolka, registrační značka, položka 14 (č. dílu 73504-11, položka 15) (množství 1)
Držák, registrační značka (č. dílu 67900316, položka 3) (množství 1)
Těsnění kabelu (č. dílu 11100236, položka 2) (množství 2)
Reflektor (č. dílu 69490-07, položka 1) (množství 1)
Šroub (č. dílu 4091, položka 8) (množství 2)
Šroub (č. dílu 3612, položka 7) (množství 2)
Šroub (č. dílu 4365, položka 5) (množství 2)
Vymezovací prvek, dlouhý černý (č. dílu 69933-08) (množství 1) nebo chromovaný (č. dílu 69438-06) (množství 1)

VAROVÁNÍ

Na správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)

POZNÁMKA

Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento modelový rok / model motocyklu, která je k dispozici u:

Prodejce Harley-Davidson.
Informační portál služby H-D Service – přístup založený na předplatném pro většinu modelů z roku 2001 a novějších. Další informace naleznete v části Nejčastější dotazy o předplatném .

VAROVÁNÍ

Nepřekračujte nosnost sedlových brašen. Zátěž rozdělte do brašen rovnoměrně. Přetížení sedlových brašen může způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00383a)

POZNÁMKA

Maximální nosnost jedné sedlové brašny je 6,8 kg (15 lb) .

PŘÍPRAVA

1.	Vyjměte hlavní pojistku. Viz servisní příručka.
2.	Demontujte sedlo. Viz servisní příručka.

DEMONTÁŽ

Zadní blatník

1.	Odmontujte zadní blatník. Viz servisní příručka.
2.	Odmontujte z blatníku levou podporu blatníku. Viz servisní příručka. a. Odpojte registrační značku a kabelové svazky levého směrového světla. Viz Příručka elektrické diagnostiky (EDM) . b. Odmontujte levé směrové světlo s kabelovým svazkem. c. Odmontujte držák registrační značky s bočním upevněním s kabelovým svazkem a vyhoďte je. d. Odmontujte krátký vymezovací prvek směrového světla a vyhoďte jej.
3.	Odmontujte z blatníku pravou podporu blatníku. Viz servisní příručka. a. Odpojte kabelový svazek pravého směrového světla. Viz EDM . b. Odmontujte pravé směrové světlo s kabelovým svazkem.

MONTÁŽ DRŽÁKU REGISTRAČNÍ ZNAČKY SE STŘEDOVÝM UPEVNĚNÍM

POZNÁMKA

Viz Požadavky na montáž ohledně modelů motocyklů.

1.	Viz obrázek 2. Odloupněte zadní stranu a aplikujte dva kusy montážní pásky (4) na sestavu držáku (6).
2.	Odloupněte zadní stranu a použijte jeden kus montážní pásku (4) na držák registrační značky (3)
3.	Odloupněte zadní stranu a použijte dva kusy montážní pásky (2) na držák registrační značky (3).
4.	Namontujte držák registrační značky (3) do sestavy držáku (6) pomocí šroubů (5, 7).
5.	Utáhněte šrouby (5). Krouticí moment: 7,11–8,69 N·m (63–77 in-lbs)
6.	Utáhněte šrouby (7). Krouticí moment: 2,03–2,37 N·m (18–21 in-lbs)
7.	Odloupněte zadní stranu a namontujte reflektor (1) na držák registrační značky (3).
8.	Namontujte kryt koncových světel (14,15) a šrouby (8). Utáhněte. Krouticí moment: 1,1–2,25 N·m (10–20 in-lbs)
9.	Viz obrázek 3. Kabelový svazek (2) veďte přes vnitřní sestavu podpěry blatníku (1).
10.	Viz obrázek 2. Připojte kolíky ke tříkolíkovému konektoru (12). Viz EDM.

1	Reflektor
2	Montážní páska (2)
3	Držák registrační značky
4	Montážní podložka (3)
5	Šrouby, vnitřní uchycení (2)
6	Sestava držáku
7	Šrouby, vnější uchycení (2)
8	Šroub, kontrolka (2)
9	Upevňovací páska (2)
10	Těsnicí čep
11	Svorka, 18 AWG
12	Pouzdro, třísměrná zásuvka
13	Těsnění kabelu (3)
14	Žárovka
15	Světlo

Ilustrace 2. Držák registrační značky

1	Sestava vnitřní podpory držáku blatníku
2	Kabelové svazky

Ilustrace 3. Sestava vnitřní podpory držáku blatníku (typická)

MONTÁŽ

Přemístění směrového světla

POZNÁMKA

Viz požadavky na montáž pro modely motocyklů.

1.	Namontujte sadu pro přemístění směrového světla na podpory blatníků. a. Namontujte sadu pro přemístění směrového světla. Postupujte podle pokynů v sadě. b. Namontujte vymezovací prvek na levé směrové světlo. c. Kabelový svazek veďte v podporách blatníku. d. Namontujte na blatník registrační značku se středovým upevněním a podpory blatníků. Viz servisní příručka.
2.	Nasaďte zadní blatník. Viz servisní příručka.
3.	Viz obrázek 4. Připojte konektor (3).

1	Konektor pravé kontrolky
2	Konektor levé kontrolky
3	Konektor osvětlení registrační značky

Ilustrace 4. Konektor směrového světla

Dokovací body

Namontujte nové dokovací body na blatník motocyklu.

a. Viz obrázek 7. Otevřete sedlovou brašnu, stlačte ji a otočte vnitřním uzamykacím knoflíkem (1) o 90° do odemknuté polohy.

b. Stiskněte tlačítko pro uvolnění (2) a nadzvedněte uzamykací páčku (3).

c. Viz obrázek 1. Odmontujte dokovací kolíky (6).

d. Viz obrázek 5. Namontujte přední dokovací spojovací materiály (2), dokovací kolík (3) a šroub (4).

e. Namontujte přední dokovací spojovací materiály (1), dokovací kolík (3) a šroub (4).

f. Viz obrázek 9. Pro orientaci levých dokovacích kolíků sedlových brašen.

g. Viz obrázek 10. Pro orientaci pravých dokovacích kolíků sedlových brašen.

h. Viz Nastavení dokovacího bodu Holdfast.

1	Dokovací spojovací materiály Holdfast™, přední
2	Dokovací hardware Holdfast, zadní
3	Dokovací kolík (2)
4	Šroub (2)

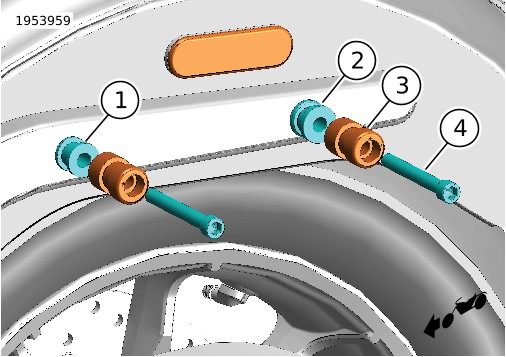

Ilustrace 5. Dokovací body (zobrazená levá strana)

Nastavení dokovacího bodu Holdfast

Upravte utažení dokovacího bodu

POZNÁMKA

Pokud vertikální část nebo regál po montáži rachotí, dokovací body musíte seřídit znovu. Černá plastová vložka dokovacího bodu je eliptická. Pokud jsou „T“ na dokovacím bodu nahoře a dole, dokovací bod je nevíce uvolněný. Pokud jsou „T“ vepředu nebo vzadu, dokovací bod je nevíce upevněný.

a. Viz obrázek 6. K seřízené otáčejte (3) pomocí malých přírůstků, aby „T“ (1) již nebylo nahoře a dosáhlo do jakékoli polohy (2).

b. V každém přírůstku zkontrolujte upevnění s příslušenstvím.

c. Pokračujte v otáčení pomocí malých přírůstků a otestujte, dokud nedosáhnete požadovaného upevnění. Nejpevnější možná poloha je, pokud „T“ dosáhne polohy (2).

d. Utáhněte šrouby dokovacích bodů.

Krouticí moment: 38–43 N·m (28–32 ft-lbs)

1	Nejvolnější poloha (umístění T)
2	Nejpevnější poloha (umístění T)
3	Možný směr otáčení

Ilustrace 6. Ploché dokovací body Holdfast

SEDLOVÉ BRAŠNY

Montáž

1.	Viz obrázek 7. Stiskněte tlačítko pro uvolnění (2) a nadzvedněte uzamykací páčku (3).
2.	Mírně nadzvedněte sedlovou brašnu a zasuňte ji do dokovacích bodů.
3.	Zkontrolujte, že sedlová brašna je zcela usazena na dokovací body.
4.	Zatlačte dolů na uzamykací páčku (3), abyste zajistili sedlovou brašnu k motocyklu. a. Během zapojení dokovacích bodů uslyšíte mechanismus zámku. b. Uzamykací páčka se automaticky otevře, pokud sedlová brašna není správně připevněna k motocyklu.
5.	Viz obrázek 1. Namontujte reflektory (1). a. Najděte desku ve vnitřní kapse sedlové brašny. b. Najděte a prořízněte dva otvory. c. Namontujte reflektory a zajistěte je pomocí dvou příchytek podložek (2).

Odebrat

Viz obrázek 7. Stiskněte tlačítko pro uvolnění (2) a nadzvedněte uzamykací páčku (3).

Zamknutí/Odemknutí sedlové brašny k motocyklu

1.	Viz obrázek 7. Zamknutí sedlové brašny k motocyklu: a. Otevřete sedlovou brašnu, stlačte ji a otočte vnitřním uzamykacím knoflíkem (1) o 90° do odemknuté polohy.
2.	Odemknutí sedlové brašny z motocyklu: a. Otevřete sedlovou brašnu, stlačte ji a otočte vnitřním uzamykacím knoflíkem (1) o 90° do odemknuté polohy.

POZNÁMKA

Zajistěte zipy visacím zámkem, abyste zabránili přístupu do sedlové brašny.

1	Vnitřní uzamykací knoflík, zamknutí/odemknutí
2	Uvolňovací tlačítko
3	Uzamykací páčka

Ilustrace 7. Zamknutí / Odemknutí / Západka

2	Dokování
1	Sedlová brašna

Ilustrace 8. Montáž sedlové brašny

DOKONČENO

1.	Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. Viz servisní příručka.
2.	Namontujte hlavní pojistku. Viz servisní příručka.
3.	Zkontrolujte, zda brzdová světla, směrová světla, potkávací světla a osvětlení registrační značky fungují správně.

ÚDRŽBA

Čištění závitů spojovacího prvku

Před montáží vždy očistěte závity spojovacích prvků, abyste získali správnou zátěž svorky.

POZNÁMKA

K čištění závitů nikdy nepoužívejte kohoutek pro řezání závitů ani závitnici.

Ze závitů šroubů a otvorů odstraňte veškerý zajišťovač.
K čistění závitů šroubů použijte drátěný kartáč nebo závitnici.
K čistění otvorů použijte řezač závitů.
K odstranění všech zbytků oleje a kontaminantů ze závitů použijte čistič PJ1.
Všechny otvory vyčistěte pomocí nízkotlakého stlačeného vzduchu.

Před montáží vždy zkontrolujte čistotu slepých děr. Utažení šroubu, pokud je v otvoru nečistota, voda nebo olej může způsobit prasknutí nebo zlomení.

Dokovací body Holdfast

Časem se dokovací body opotřebují, což způsobí, že se odnímatelné příslušenství uvolní a bude rachotit. Utáhněte je pomocí následujícího postupu.

1.	Viz obrázek 6. Pro každý dokovací bod zaznamenejte aktuální polohu „T“. Ze zadního dokovacího bodu odstraňte šroub.
2.	Z dokovacích šroubů a závitů upevňovacího otvoru odstraňte zajišťovač závitů. Viz Čištění závitů spojovacího prvku.
3.	Naneste zajišťovač šroubů na závity šroubů.Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97)
4.	Namontujte dokovací body, šrouby a podložky. Utáhněte šrouby pomocí prstů.
5.	Pokud „T“ nejsou v nejtěsnější poloze (2), dokovací body mírně otočte, „T“ přesuňte k (2), dokud v každé poloze nedosáhnete pevného uchycení odnímatelného příslušenství.
6.	Zabezpečte šrouby dokovacích bodů. Utáhněte. Krouticí moment: 38–43 N·m (28–32 ft-lbs)
7.	Pokud jsou „T“ dokovacích bodů v poloze (2): a. Ze zadních dokovacích bodů odstraňte šroub. b. Každý dokovací bod otáčejte, dokud se „T“ na opačné straně nedostane na nejvolnější polohu (1). c. Před nanesením zajišťovače šroubů na hlavice šroubů odstraňte ze šroubů dokovacího bodu a závitů upevňovacího otvoru zajišťovač šroubů. Viz ČIŠTĚNÍ ZÁVITŮ ZAJIŠŤOVAČE ŠROUBŮ. Namontujte šrouby a podložky. Utáhněte pomocí prstů.Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) d. V každém dokovacím bodě zkontrolujte odnímatelné příslušenství, otáčejte „T“ směrem k (2), dokud v každé poloze nedosáhnete pevného uchycení odnímatelného příslušenství. Zabezpečte šrouby dokovacích bodů. Utáhněte. Krouticí moment: 38–43 N·m (28–32 ft-lbs)
8.	Pokud po několika seřízeních odnímatelné příslušenství nadále rachotí nebo zůstává volné, vyměňte dokovací body.

Nastavení dokovacího bodu sedlové brašny

Časem se komponenty opotřebují, což způsobí, že se nainstalované odnímatelné sedlové brašny uvolní nebo budou drnčet. Utáhněte je pomocí následujícího postupu.

1.	Viz Ilustrace 9 a Ilustrace 10. Pro každý dokovací bod zaznamenejte aktuální polohu „+“ a „-“.
2.	Z dokovacích šroubů a závitů upevňovacího otvoru odstraňte zajišťovač závitů. Viz Čištění závitů spojovacího prvku.
3.	Naneste zajišťovač šroubů na závity šroubů.Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97)
4.	Namontujte dokovací body a šrouby (1). Utáhněte šrouby pomocí prstů.
5.	Seřízení proveďte mírným otáčením předního i zadního dokovacího bodu v malých, ale stejných krocích ve směru hodinových ručiček. a. Při příliš velkém pootočení bude zavírání uzamykací páčky nadměrně namáhavé. b. Seřízení lze nastavit v rozsahu 90 stupňů od výchozí montážní polohy.
6.	Zkontrolujte usazení a opakujte seřízení, dokud nebudou sedlové brašny přiléhat.
7.	Utáhněte šrouby dokovacích bodů. Krouticí moment: 38–43 N·m (28–32 ft-lbs)

1	Přední dokovací bod
2	Značka „-“ na 12. hodině
3	Zadní dokovací bod
4	Značka „+“ na 12. hodině
5	Levá podpěra blatníku

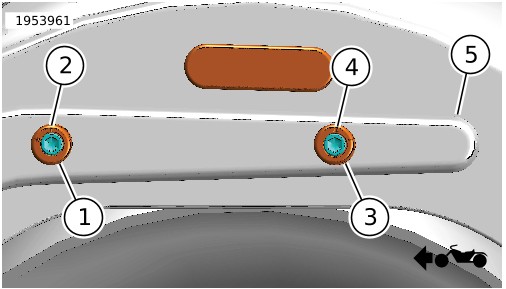

Ilustrace 9. Počáteční orientace levých dokovacích bodů

1	Přední dokovací bod
2	Značka „+“ na 12. hodině
3	Zadní dokovací bod
4	Značka „-“ na 12. hodině
5	Pravá podpěra blatníku

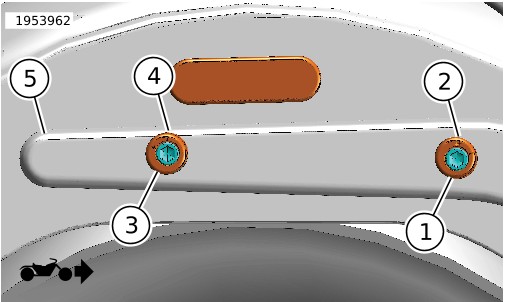

Ilustrace 10. Počáteční orientace pravých dokovacích bodů

Šrouby dokovacích bodů

OZNÁMENÍ

Pokud nebudou šroubky utaženy na stanovený utahovací moment, může dojít poškození namontovaného příslušenství. (00508b)

Je nutné, abyste po 500 mílích na silnici s použitím namontovaných sedlových brašen zkontrolovali krouticí moment šroubů upevnění dokovacího bodu. Zkontrolujte, zda je udržován správný krouticí moment. V případě potřeby šrouby utáhněte. Utáhněte.

a. Přední a zadní šrouby dokovacích bodů.

Krouticí moment: 38–43 N·m (28–32 ft-lbs)

Péče o sedlovou brašnu

Pomocí měkkého textilního kartáčku, hadříku nebo houby s mýdlem a vodou očistěte ostatní částí sedlové brašny. Opláchněte je čistou vodou.
Nepoužívejte agresivní čisticí prostředky, hrubé čisticí nástroje ani vysokotlaký čistič.
Očistěte výrobek po jízdě ve slaných podmínkách, aby nedošlo k poškození solí.

Obsahuje jeden nebo více z následujících materiálů:

Hliník
Nerezová ocel
Ocel
Nylon
Systém ABS
Kůže
Akryl
Polyester
EVA
Silikon
Hypalon
Vinyl
