FAIRING LOWERS ENGINE GUARD
941005602025-01-23
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit | Mga Iminumungkahing Kagamitan | Antas ng Kasanayan(1) |
|---|---|---|
49000284, 49000285 | Mga Salaming Pangkaligtasan, Lyabe ng Torque |  |
(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan
MGA NILALAMAN NG KIT

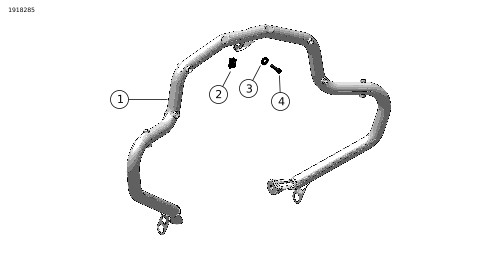

Figure 1. Mga Nilalaman ng Kit: Fairing Lower Engine Guard
Talahanayan 2. Mga Nilalaman ng Kit: Fairing Lower Engine Guard
 | Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
 | 1 | 1 | Guard ng makina, chrome | 49000260 | |
| 1 | Guard ng makina, itim | 49000261 | ||
| 2 | 1 | Clip nut | 8144 | |
| 3 | 1 | Washer | 6116 | |
| 4 | 1 | Turnilyo, socket head | 2708A | |
PANGKALAHATAN
Available din sa elektronikong paraan ang instruction sheet. Upang i-verify na ginagamit mo ang pinakabagong bersyon na magagamit, gawin ang isa sa mga sumusunod:
- Pumunta sa h-d.com/isheets
- I-scan ang QR code sa kaliwang sulok sa itaas ng instruction sheet
TALA
Ang talaan na ito ng tagubilin ay maaaring may isang Supplemental na Video upang matulungan ang nagkakabit na maunawaan ang partikular na bahagi ng pag-assemble. Ang naka-link na video ay matatagpuan sa dulo ng talaan ng tagubilin na ito.
Mga Modelo
Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:
- Isang Harley-Davidson dealer.
- H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .
Ang mga item na ito ay makukuha sa iyong lokal na dealership ng Harley-Davidson:
- Mga modelo ng Road Glide: Ang hiwalay na pagbili ng Fairing Support Kit, (Bahagi Blg. 47201044 (pulido) o 47201045 (itim)) ay kinakailangan para sa pag-install na ito.
- LAHAT ng mga modelo: Ang hiwalay na pagbili ng Fairing Lower Kit ay kinakailangan para sa pag-install na ito. Tingnan ang Mga Bahagi at Kagamitan (P&A) Retail Catalog.
TALA
Ang Engine Guard Kit na ito ay hindi magkakasya sa CVO® Road Glide® lower fairings. Dapat tanggalin ang mga ito para magamit ang kit na ito sa mga sasakyang may ganitong style lowers.
ALISIN (ROAD GLIDE NA MGA MODELO)
| 1. | Tanggalin ang panlabas na fairing. Tingnan ang manwal ng serbisyo. | |||||||||
| 2. | Tanggalin ang stock na suporta ng fairing. Tingnan ang manwal ng serbisyo. | |||||||||
| 3. | Alisin ang shroud ng radiator. Tingnan ang manwal ng serbisyo. | |||||||||
| 4. | Tingnan ang Pigura 2. Alisin ang orihinal na engine guard: a. Luwagan, ngunit huwag tanggalin ang pang-itaas na mounting na mga tornilyo (2). b. Alisin ang mas mababang mounting screws (1), i-save para magamit sa ibang pagkakataon. | |||||||||
|
Figure 2. Orihinal na Guard ng Engine |
ALISIN (STREET GLIDE NA MGA MODELO)
| 1. | Alisin ang shroud ng radiator. Tingnan ang manwal ng serbisyo. | |
| 2. | Tingnan ang Pigura 2. Alisin ang orihinal na engine guard: a. Luwagan, ngunit huwag tanggalin ang pang-itaas na mounting na mga tornilyo (2). b. Alisin ang mas mababang mounting screws (1), i-save para magamit sa ibang pagkakataon. c. Alisin ang orihinal na engine guard (3). |
IKABIT
| 1. | Tingnan ang Pigura 2. Higpitan ang upper mounting screws (2) para sa voltage regulator at oil cooler bracket. Torque: 10,2–12,4 N·m (90–110 in-lbs) | |||||||||
| 2. | Tingnan ang Pigura 3. Mag-install ng bagong Clip Nut (1) sa frame mula sa ibaba na may sinulid na insert sa loob. |
Figure 3. Posisyon ng Clip Nut | ||||||||
| 3. | Tingnan ang Pigura 4. Ilagay ang BAGONG engine guard (1) sa tamang posisyon. a. I-install ang washer (2) at turnilyo (3) sa itaas na center mount. b. I-install ang orihinal na mounting screws (4) na inalis nang mas maaga, sa bawat mas mababang engine guard mount. c. Higpitan ang pang-itaas na pangkabit. (3) Torque: 30–38 N·m (22–28 ft-lbs) d. Higpitan ang lower fasteners.(4) Torque: 20–27 N·m (15–20 ft-lbs) |
Figure 4. Bagong Engine Guard |
KUMPLETONG ROAD GLIDE NA MGA MODELO
| 1. | Ikabit ang radiator shroud. Tingnan ang manwal ng serbisyo. | |
| 2. | I-install ang fairing support kit na sumusunod sa mga tagubiling kasama sa kit na iyon. | |
| 3. | I-install ang fairing lower kit na sumusunod sa mga tagubiling kasama sa kit na iyon. |
KUMPLETO ANG STREET GLIDE NA MGA MODELO
| 1. | Ikabit ang radiator shroud. Tingnan ang manwal ng serbisyo. | |
| 2. | I-install ang fairing lower kit na sumusunod sa mga tagubiling kasama sa kit na iyon. |
