CARÉNAGES INFÉRIEURS ET PROTECTION DE MOTEUR
941005602025-01-23
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
49000284, 49000285 | Lunettes de protection, clé dynamométrique |  |
(1) Le serrage au couple de serrage ou l'utilisation d'autres outils et techniques modérés est nécessaire
CONTENU DU KIT

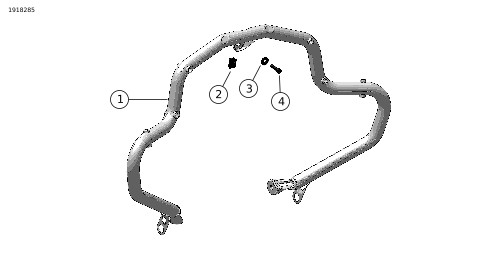

Figure 1. Contenu du kit : Carénage inférieur et protection de moteur
Tableau 2. Contenu du kit : Carénage inférieur et protection de moteur
 | Vérifier que tous les éléments du kit sont présents avant d’installer ou de déposer des éléments du véhicule. | ||||
|---|---|---|---|---|---|
Article | Qté | Description | No de pièce | Notes | |
 | 1 | 1 | Protection de moteur, chromée | 49000260 | |
| 1 | Protection de moteur, noire | 49000261 | ||
| 2 | 1 | Écrou captif | 8144 | |
| 3 | 1 | Rondelle | 6116 | |
| 4 | 1 | Vis, tête creuse | 2708A | |
GÉNÉRALITÉS
La feuille d’instructions est également disponible en version électronique. Pour vérifier que vous utilisez la version la plus récente disponible, effectuez l’une des opérations suivantes :
- Allez à h-d.com/isheets.
- Scannez le QR code dans le coin supérieur gauche de la feuille d’instructions
REMARQUE
Cette fiche d’instructions peut comporter une vidéo supplémentaire pour aider l’installateur à clarifier une certaine partie du montage. Une vidéo liée se trouve à la fin de cette fiche d’instructions.
Modèles
Pour en savoir plus sur la compatibilité du modèle, voir le catalogue Pièces et accessoires (P&A) de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com .
Contacter le Harley-Davidson Customer Support Center au 1-800-258-2464 (États-Unis uniquement) ou 1-414-343-4056.
Exigences relatives à la pose
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Un manuel d’entretien correspondant à l’année modèle de la moto est nécessaire pour ce montage. Il est disponible auprès des sources suivantes :
- Contacter un concessionnaire Harley-Davidson.
- Portail d’informations techniques H-D (SIP), accès par abonnement disponible pour la plupart des modèles 2001 et plus récents. Pour plus d’informations voir les Questions fréquemment posées (FAQ) sur les abonnements .
Ces articles sont disponibles auprès de votre concessionnaire Harley-Davidson local :
- Modèles Road Glide : L'achat séparé d'un kit de support de carénage (référence 47201044 (poli) ou 47201045 (noir)) est nécessaire pour cette installation.
- Tous les modèles : L'achat séparé d'un kit de carénage inférieur est nécessaire pour cette installation. Consulter le catalogue de vente au détail des pièces et accessoires (P&A).
REMARQUE
Ce kit de protection de moteur n'est pas compatible avec les carénages inférieurs CVO® Road Glide®. Ceux-ci doivent être retirés pour utiliser ce kit sur les véhicules équipés de ce style de carénage inférieur.
DÉPOSER (LES MODÈLES ROAD GLIDE)
| 1. | Déposer le carénage extérieur. Consulter le manuel d'entretien. | |||||||||
| 2. | Déposer le support de carénage inférieur. Consulter le manuel d'entretien. | |||||||||
| 3. | Déposer le carénage de radiateur. Consulter le manuel d'entretien. | |||||||||
| 4. | Voir la figure 2. Déposer la protection de moteur d'origine : a. Desserrer, mais ne pas déposer les vis de montage supérieures (2). b. Déposer les vis de montage inférieures (1), les conserver pour une utilisation ultérieure. | |||||||||
|
Figure 2. Protection de moteur d'origine |
DÉPOSER (LES MODÈLES STREET GLIDE)
| 1. | Déposer le carénage de radiateur. Consulter le manuel d'entretien. | |
| 2. | Voir la figure 2. Déposer la protection de moteur d'origine : a. Desserrer, mais ne pas déposer les vis de montage supérieures (2). b. Déposer les vis de montage inférieures (1), les conserver pour une utilisation ultérieure. c. Déposer la protection de moteur d'origine (3). |
POSE
| 1. | Voir la figure 2. Serrer les vis de montage supérieures (2) du régulateur de tension et du support du refroidisseur d'huile. Couple : 10,2–12,4 N·m (90–110 in-lbs) | |||||||||
| 2. | Voir la figure 3. Poser un nouvel attache écrou (1) sur le cadre par le bas, avec l'insert fileté vers l'intérieur. |
Figure 3. Position de l'attache écrou | ||||||||
| 3. | Voir la figure 4. Placer la NOUVELLE protection de moteur (1) dans la bonne position. a. Poser la rondelle (2) et la vis (3) dans le support central supérieur. b. Poser les vis de montage d'origine (4) déposées précédemment, dans chaque support de protection de moteur inférieur. c. Serrer la fixation supérieure. (3) Couple : 30–38 N·m (22–28 ft-lbs) d. Serrer les fixations inférieures.(4) Couple : 20–27 N·m (15–20 ft-lbs) |
Figure 4. Nouvelle protection de moteur |
MODÈLES COMPLETS ROAD GLIDE
| 1. | Poser le carénage de radiateur. Consulter le manuel d'entretien. | |
| 2. | Poser le kit de support de carénage en suivant les instructions fournies avec ce kit. | |
| 3. | Poser le kit de carénage inférieur en suivant les instructions fournies avec ce kit. |
MODÈLES COMPLETS STREET GLIDE
| 1. | Poser le carénage de radiateur. Consulter le manuel d'entretien. | |
| 2. | Poser le kit de carénage inférieur en suivant les instructions fournies avec ce kit. |
