페어링 하부 엔진 가드
941005602025-01-23
일반 정보
표 1. 일반 정보
키트 | 추천 공구 | 기술 수준(1) |
|---|---|---|
49000284, 49000285 | 안전 고글, 토크 렌치 |  |
(1) 토크 값에 따라 조이는 도구나 기타 일반적인 도구 및 기술이 필요
키트 내용물(KIT CONTENTS)

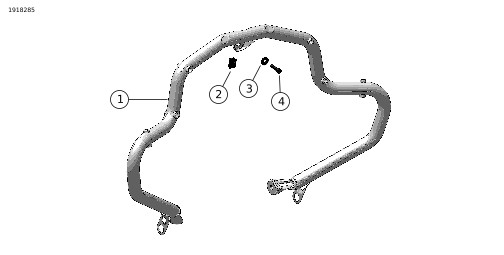

그림 1. 키트 내용물: 페어링 하부 엔진 가드
표 2. 키트 내용물: 페어링 하부 엔진 가드
 | 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
 | 1 | 1 | 엔진 가드, 크롬 | 49000260 | |
| 1 | 엔진 가드, 블랙 | 49000261 | ||
| 2 | 1 | 클립 너트 | 8144 | |
| 3 | 1 | 와셔 | 6116 | |
| 4 | 1 | 나사, 소켓 헤드 | 2708A | |
일반
지침 시트는 전자적으로도 제공됩니다. 제공되는 최신 버전을 사용하고 있는지 확인하려면 다음 중 하나를 수행합니다.
- h-d.com/isheets(으)로 이동
- 지침 시트의 왼쪽 상단 모서리에 있는 QR 코드 스캔
주의사항
이 지침서에는 설치자에게 조립의 특정 부분을 명확히 설명하는 보충 비디오가 있을 수 있습니다 . 링크된 비디오는 이 지침서의 끝에 있습니다.
모델
장착 가능한 모델에 관한 정보는 부품 및 액세서리 (P&A) 소매 카탈로그 또는 www.harley-davidson.com 의 Parts and Accessories 섹션(영어만 제공)을 참조하십시오.
Harley-Davidson 고객 지원 센터(1-800-258-2464 (미국 전용) 또는 1-414-343-4056로 문의하십시오.
설치 요구 사항
주의사항운전자와 동승자의 안전은 본 키트의 올바른 장착에 달려 있습니다. 적절한 정비 절차를 준수하십시오. 정비 절차가 본인의 능력 밖이거나 필요한 공구가 없을 때는 Harley-Davidson 공식 딜러에 장착 수행을 맡기십시오. 본 키트를 잘못 장착하면 사망이나 심각한 부상으로 이어질 수 있습니다. (00333b)
주의사항
이 설명서는 정비 매뉴얼 정보를 언급하고 있습니다. 설치를 위해 오토바이의 연식과 모델에 맞는 정비 매뉴얼이 필요하며, 다음에서 구할 수 있습니다.
- Harley-Davidson 딜러.
- H-D 정비 정보 포털(2001 이후 모델 대부분에 대해 구독 기반으로 접속 가능). 자세한 내용은 구독에 대한 자주 묻는 질문 을 참조하십시오.
다음 품목들은 Harley-Davidson 공식 딜러에서 구할 수 있습니다.
- Road Glide 모델: 설치하려면 페어링 서포트 키트(부품 번호 47201044(광택) 또는 47201045(블랙)을 별도로 구매해야 합니다.
- 모든 모델: 설치하려면 페어링 하부 키트를 별도로 구매해야 합니다. 부품 및 액세서리(P&A) 소매 카탈로그를 참조하십시오.
주의사항
이 엔진 가드 키트는 CVO® Road Glide® 하부 페어링에 맞지 않습니다. 이 스타일 하부가 장착된 차량에 이 키트를 사용하려면 이를 제거해야 합니다.
탈거(ROAD GLIDE 모델)
| 1. | 외부 페어링을 제거하십시오. 정비 설명서를 참조하십시오. | |||||||||
| 2. | 스톡 페어링 서포트를 제거합니다. 정비 설명서를 참조하십시오. | |||||||||
| 3. | 라디에이터 덮개를 탈거합니다. 정비 설명서를 참조하십시오. | |||||||||
| 4. | 그림 2 참조.원래의 엔진 가드 탈거: a. 상부 장착 나사(2)를 풀되 제거하지 마십시오. b. 하부 장착 나사(1)를 제거하고 나중에 사용할 수 있도록 보관합니다. | |||||||||
|
그림 2. 원래의 엔진 가드 |
탈거(STREET GLIDE 모델)
| 1. | 라디에이터 덮개를 탈거합니다. 정비 설명서를 참조하십시오. | |
| 2. | 그림 2 참조.원래의 엔진 가드 탈거: a. 상부 장착 나사(2)를 풀되 제거하지 마십시오. b. 하부 장착 나사(1)를 제거하고 나중에 사용할 수 있도록 보관합니다. c. 원래의 엔진 가드(3)를 탈거합니다. |
설치
| 1. | 그림 2 참조.전압 레귤레이터 및 오일 쿨러 브래킷의 상부 장착 나사(2)를 조입니다. Torque: 10,2–12,4 N·m (90–110 in-lbs) | |||||||||
| 2. | 그림 3 참조.내부에 스레드 있는 인서트를 사용하여 새 클립 너트(1)를 하단으로부터 프레임에 설치합니다. |
그림 3. 클립 너트 위치 | ||||||||
| 3. | 그림 4 참조.새 엔진 가드(1)를 올바른 위치에 놓습니다. a. 와셔(2)와 나사(3)를 상단 중앙 마운트에 설치합니다. b. 이전에 제거한 원래 장착 나사(4)를 각 하부 엔진 가드 마운트에 설치합니다. c. 상단 패스너를 조입니다. (3) Torque: 30–38 N·m (22–28 ft-lbs) d. 하단 패스너(4)를 조입니다. Torque: 20–27 N·m (15–20 ft-lbs) |
그림 4. 새로운 엔진 가드 |
완전한 ROAD GLIDE 모델
| 1. | 라디에이터 덮개를 설치합니다. 정비 설명서를 참조하십시오. | |
| 2. | 해당 키트에 포함된 지침에 따라 페어링 서포트 키트를 설치합니다. | |
| 3. | 해당 키트에 포함된 지침에 따라 페어링 하부 키트를 설치합니다. |
완전한 STREET GLIDE 모델
| 1. | 라디에이터 덮개를 설치합니다. 정비 설명서를 참조하십시오. | |
| 2. | 해당 키트에 포함된 지침에 따라 페어링 하부 키트를 설치합니다. |
