ROAD GLIDE FAIRING SUPPORT KIT

941005702025-01-23

PANGKALAHATANG IMPORMASYON

Talahanayan 1. Pangkalahatang Impormasyon

Mga Kit	Mga Iminumungkahing Kagamitan	Antas ng Kasanayan⁽¹⁾
47201044, 47201045	Mga Salaming Pangkaligtasan, Lyabe ng Torque

(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan

MGA NILALAMAN NG KIT

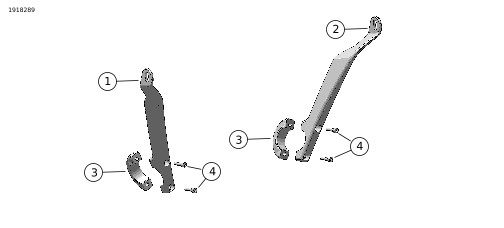

Figure 1. Mga Nilalaman ng Kit: Suporta sa Road Glide Fairing

Talahanayan 2. Mga Nilalaman ng Kit: Suporta sa Road Glide Fairing

Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
Item	Qty	Paglalarawan	Part No. (Piyesa Blg.)	Mga tala
1	1	Bracket, fairing support, tama, pulido	47201004
1	1	Bracket, fairing support, kanan, itim	47201006
2	1	Bracket, fairing support, kaliwa, pulido	47201003
2	1	Bracket, fairing support, kaliwa, itim	47201005
3	2	Clamp, fairing support, pulido	47201007
3	2	Clamp, fairing support, itim	47201008
4	4	Turnilyo, socket head	2647B	4,5–5,6 N·m (40–50 in-lbs)

PANGKALAHATAN

Available din sa elektronikong paraan ang instruction sheet. Upang i-verify na ginagamit mo ang pinakabagong bersyon na magagamit, gawin ang isa sa mga sumusunod:

Pumunta sa h-d.com/isheets
I-scan ang QR code sa kaliwang sulok sa itaas ng instruction sheet

TALA

Ang talaan na ito ng tagubilin ay maaaring may isang Supplemental na Video upang matulungan ang nagkakabit na maunawaan ang partikular na bahagi ng pag-assemble. Ang naka-link na video ay matatagpuan sa dulo ng talaan ng tagubilin na ito.

Mga Modelo

Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .

Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.

Mga Kinakailangan sa Pagkakabit

BABALA

Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)

TALA

Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:

Isang Harley-Davidson dealer.
H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .

Ang mga item na ito ay makukuha sa iyong lokal na dealership ng Harley-Davidson:

Ang hiwalay na pagbili ng Engine Guard Kit, (Bahagi Blg. 49000284 (chrome) o 49000285 (black)) ay kinakailangan para sa pag-install na ito.

MAGHANDA

TALA

Kinakailangan ang pag-install ng Engine Guard Kit (49000284 o 49000285) bago i-install itong Road Glide® Fairing Support Kit.

Ang sumusunod na hakbang ay dapat nakumpleto na sa panahon ng paghahanda at pag-install ng Engine Guard Kit na binanggit sa itaas:

a. Tanggalin ang panlabas na fairing. Tingnan ang manwal ng serbisyo.

IKABIT

1.	Tingnan ang Pigura 1. Ilagay ang right fairing support (1) sa BAGONG engine guard sa tamang posisyon. a. I-install ang orihinal na upper screw at washer para ma-secure ang bracket sa fairing. Higpitan ng kamay lang. b. Ilagay ang clamp (3) sa paligid ng engine guard, mga hand start screws (4) upang ma-secure ang clamp sa bracket. c. Kumpirmahin na ang support assembly ay concentric sa engine guard. d. Higpitan muna ang pangkabit sa itaas na pang-ipit upang isara ang agwat sa pagitan ng pang-ipit at suporta. Torque: 4,5–5,6 N·m (40–50 in-lbs) e. Higpitan ang lower clamp fastener. Torque: 4,5–5,6 N·m (40–50 in-lbs) f. Higpitan ang upper bracket fastener sa fairing. Torque: 5,4–6,8 N·m (48–60 in-lbs)
2.	Ulitin ang mga hakbang para sa kaliwang fairing support (2).

KUMPLETUHIN

1.	I-assemble ng panlabas na fairing. Tingnan ang manwal ng serbisyo.
2.	I-install ang fairing lower kit nang sumusunod sa mga tagubiling kasama sa kit na iyon.
