STÖDKIT FÖR ROAD GLIDE-KÅPA

941005702025-01-23

ALLMÄN INFORMATION

Tabell 1. Allmän information

Satser	Föreslagna verktyg	Kompetensnivå⁽¹⁾
47201044, 47201045	Skyddsglasögon, momentnyckel

(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment

SATSINNEHÅLL

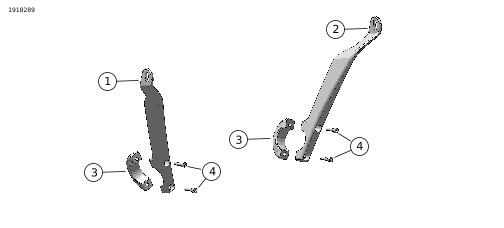

Figur 1. Satsen innehåller: Stöd för Road Glide-kåpa

Tabell 2. Satsen innehåller: Stöd för Road Glide-kåpa

Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent	Antal	Beskrivning	Art.nr	Anteckningar
1	1	Konsol, kåpstöd, höger, polerad	47201004
1	1	Konsol, kåpstöd, höger, svart	47201006
2	1	Konsol, kåpstöd, vänster, polerad	47201003
2	1	Konsol, kåpstöd, vänster, svart	47201005
3	2	Klämma, kåpstöd, polerad	47201007
3	2	Klämma, kåpstöd, svart	47201008
4	4	Skruv, insexhuvud	2647B	4,5–5,6 N·m (40–50 in-lbs)

ALLMÄNT

Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:

Gå till h-d.com/isheets
Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet

ANMÄRKNING

Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.

Modeller

Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .

Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.

Installationskrav

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:

En Harley-Davidson-återförsäljare.
H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .

Dessa artiklar finns hos din lokala Harley-Davidson-återförsäljare:

Ett motorskyddskit, (artikelnummer 49000284 (krom) eller 49000285 (svart)) måste köpas separat för installationen.

FÖRBEREDELSE

ANMÄRKNING

Ett motorskyddskit (49000284 eller 49000285) måste monteras innan du monterar kåpstödkitet för Road Glide®.

Följande steg bör ha utförts under förberedelserna och monteringen av motorskyddskitet som anges ovan:

a. Ta bort den yttre kåpan. Se verkstadshandboken.

INSTALLERA

1.	Se Figur 1. Placera höger kåpstöd (1) på det NYA motorskyddet i rätt läge. a. Montera den ursprungliga övre skruven och brickan för att fästa konsolen på kåpan. Dra endast åt för hand. b. Placera klämman (3) runt motorskyddet, börja dra åt skruvarna (4) för hand för att säkra klämman vid konsolen. c. Kontrollera att stödenheten är koncentrisk på motorskyddet. d. Dra åt den övre klämmans fästelement först för att stänga gapet mellan klämman och stödet. Åtdragning: 4,5–5,6 N·m (40–50 in-lbs) e. Dra åt den nedre klämmans fästelement. Åtdragning: 4,5–5,6 N·m (40–50 in-lbs) f. Dra åt den övre konsolens fästelement på kåpan. Åtdragning: 5,4–6,8 N·m (48–60 in-lbs)
2.	Upprepa stegen för vänster kåpstöd (2).

KLART

1.	Montera den yttre kåpan. Se verkstadshandboken.
2.	Montera det nedre kåpkitet enligt instruktionerna som medföljer kitet.
