ROAD GLIDE KAPORTA DESTEK KİTİ
941005702025-01-23
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
47201044, 47201045 | Koruyucu Gözlük, Tork Anahtarı |  |
(1) Tork değerine göre veya diğer gerekli orta seviye aletler ve tekniklere göre sıkma
KİT İÇERİKLERİ

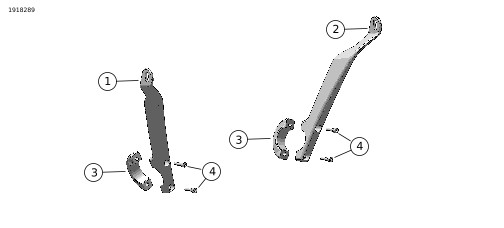

Şekil 1. Kit İçerikleri: Road Glide Kaporta Desteği
Tablo 2. Kit İçerikleri: Road Glide Kaporta Desteği
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Braket, kaporta desteği, sağ, cilalı | 47201004 | |
| 1 | Braket, kaporta desteği, sağ, siyah | 47201006 | ||
| 2 | 1 | Braket, kaporta desteği, sol, cilalı | 47201003 | |
| 1 | Braket, kaporta desteği, sol, siyah | 47201005 | ||
| 3 | 2 | Kelepçe, kaporta desteği, cilalı | 47201007 | |
| 2 | Kelepçe, kaporta desteği, siyah | 47201008 | ||
| 4 | 4 | Vida, soket başlı | 2647B | 4,5–5,6 N·m (40–50 in-lbs) |
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- h-d.com/isheets kısmına gidin.
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.
Bu ürünler yerel Harley-Davidson bayinizde bulunabilir:
- Bu montaj için Motor Koruyucunun (Parça No. 49000284 (krom) veya 49000285 (siyah)) ayrı olarak satın alınması gerekir.
HAZIRLIK
NOT
Road Glide® Kaporta Destek Kitinin monte edilebilmesi için önce Motor Koruyucu Kitin (49000284 veya 49000285) takılması gerekir.
| 1. | Yukarıda atıfta bulunulan Motor Koruyucu Kitin hazırlanması ve kurulumu sırasında aşağıdaki adımın tamamlanmış olması gerekir: a. Dış kaportayı sökün. Servis el kitabına bakın. |
MONTE ETME
| 1. | Bkz. Şekil 1. Sağ kaporta desteğini (1) YENİ motor koruyucuya doğru şekilde yerleştirin. a. Braketi kaportaya sabitlemek için orijinal üst vidayı ve rondelayı takın. Sadece elle sıkın. b. Kelepçeyi (3) motor koruyucunun etrafına yerleştirin. Kelepçeyi brakete sabitlemek için vidaları (4) elle takmaya başlayın. c. Destek tertibatının motor koruyucu üzerinde eşmerkezli olduğundan emin olun. d. Kelepçe ve destek arasındaki boşluğu kapatmak için önce üst kelepçe sabitleyiciyi sıkın. Tork: 4,5–5,6 N·m (40–50 in-lbs) e. Alt kelepçe sabitleyiciyi sıkın. Tork: 4,5–5,6 N·m (40–50 in-lbs) f. Üst braket sabitleyiciyi kaportaya sıkın. Tork: 5,4–6,8 N·m (48–60 in-lbs) | |
| 2. | Sol kaporta desteği (2) için adımları tekrarlayın. |
TAMAMLAMA
| 1. | Dış kaportayı monte edin. Servis el kitabına bakın. | |
| 2. | Alt kaporta kitini, o kitle beraber verilen talimatları izleyerek takın. |
