KIT SOKONGAN RERAUT ROAD GLIDE
941005702025-01-23
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit
Alat yang Dicadangkan
Tahap Kemahiran(1)
47201044, 47201045
Kaca Mata Keselamatan, Perengkuh Tork
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

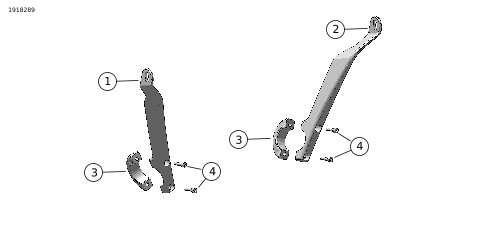

Rajah 1. Kandungan Kit: Sokongan Reraut Road Glide
Jadual 2. Kandungan Kit: Sokongan Reraut Road Glide
Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item
Kuantiti
Penerangan
No. Bahagian
Nota
1
1
Pendakap, sokongan reraut, kanan, digilap
47201004
1
Pendakap, sokongan reraut, kanan, hitam
47201006
2
1
Pendakap, sokongan reraut, kiri, digilap
47201003
1
Pendakap, sokongan reraut, kiri, hitam
47201005
3
2
Pengapit, sokongan reraut, digilap
47201007
2
Pengapit, sokongan reraut, hitam
47201008
4
4
Skru, kepala soket
2647B
4,5–5,6 N·m (40–50 in-lbs)
UMUM
Helaian arahan juga boleh didapati secara elektronik. Untuk mengesahkan bahawa anda menggunakan versi terkini yang tersedia, lakukan salah satu daripada perkara berikut:
CATATAN
Lembaran arahan ini mungkin termasuk Video Tambahan untuk menerangkan pemasangan bahagian tertentu. Pautan video akan diletakkan pada penghujung lembaran arahan ini.
Model
Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:
  • Pengedar Harley-Davidson.
  • Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .
Item ini tersedia di pusat pengedar Harley-Davidson tempatan anda:
  • Pembelian berasingan Kit Adang Enjin, (No. Bahagian 49000284 (krom) atau 49000285 (hitam)) diperlukan untuk pemasangan ini.
PENYEDIAAN
CATATAN
Pemasangan Kit Adang Enjin (49000284 atau 49000285) diperlukan sebelum memasang Kit Sokongan Reraut Road Glide® ini.
1. Langkah berikut sepatutnya telah diselesaikan semasa penyediaan dan pemasangan Kit Adang Enjin yang dirujuk di atas:
a. Tanggalkan reraut luar. Lihat manual servis.
PEMASANGAN
1. Lihat Rajah 1. Letakkan sokongan reraut kanan (1) pada adang enjin BAHARU dalam kedudukan yang betul.
a. Pasang skru dan sesendal atas asal untuk memasang pendakap pada reraut. Ketatkan dengan tangan sahaja.
b. Letakkan pengapit (3) di sekeliling adang enjin, skru permulaan tangan (4) untuk memasang pengapit pada pendakap.
c. Sahkan pemasangan sokongan adalah sepusat pada adang enjin.
d. Ketatkan pengikat pengapit atas terlebih dahulu untuk menutup jurang antara pengapit dan sokongan.
Tork: 4,5–5,6 N·m (40–50 in-lbs)
e. Ketatkan pengikat pengapit bawah.
Tork: 4,5–5,6 N·m (40–50 in-lbs)
f. Ketatkan pengikat pendakap atas pada reraut.
Tork: 5,4–6,8 N·m (48–60 in-lbs)
2. Ulangi langkah untuk sokongan reraut kiri (2).
LENGKAP
1. Pasang reraut luar. Lihat manual servis.
2. Pasang kit bawah reraut mengikut arahan yang disertakan dengan kit tersebut.
