ROAD GLIDEフェアリングサポートキット
941005702025-01-23
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
47201044, 47201045 | セーフティグラス、トルクレンチ |  |
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容

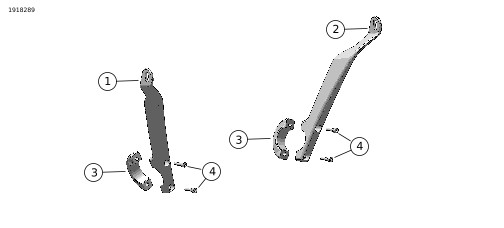

図1。 キット内容: Road Glideフェアリングサポート
表2。 キット内容: Road Glideフェアリングサポート
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 1 | ブラケット、フェアリングサポート、右、光沢 | 47201004 | |
| 1 | ブラケット、フェアリングサポート、右、ブラック | 47201006 | ||
| 2 | 1 | ブラケット、フェアリングサポート、左、光沢 | 47201003 | |
| 1 | ブラケット、フェアリングサポート、左、ブラック | 47201005 | ||
| 3 | 2 | クランプ、フェアリングサポート、光沢 | 47201007 | |
| 2 | クランプ、フェアリングサポート、ブラック | 47201008 | ||
| 4 | 4 | スクリュー、ソケットヘッド | 2647B | 4.5–5.6 N·m (40–50 in-lbs) |
概略
取扱説明書は電子版もご用意しております。 ご利用のバージョンが最新版であることを確認するには、以下のいずれかを実行してください：
- 取扱説明書の左上にあるQRコードをスキャンする
注記
取扱要領書にはアッセンブリーの特定のパーツを明確にして、取り付けをサポートする 補足動画が付属している場合があります。 リンクされた動画は、この取扱要領書の最後にあります。
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
これらのアイテムは、お住まいの地域のハーレーダビッドソン販売店で入手可能です。
- この取り付けには、エンジンガードキット（部品番号49000284（クローム）または49000285（ブラック））の別途購入が必要です。
準備
注記
このRoad Glide®フェアリングサポートキットを取り付ける前に、エンジンガードキット（49000284または49000285）の取り付けが必要です。
| 1. | 次の手順は、上記のエンジンガードキットの準備と取り付けまでに完了しているはずです。 a. アウターフェアリングを取り外します。 サービスマニュアルを参照してください。 |
取り付け
| 1. | 図1を参照してください。右フェアリングサポート(1)を新品のエンジンガードに正しい位置で配置します。 a. 元のアッパースクリューとワッシャーを取り付けて、ブラケットをフェアリングに固定します。 必ず手で締め付けてください。 b. エンジンガードの周りにクランプ(3)を配置し、クランプをブラケットに固定するためのハンドスタートスクリュー(4)を取り付けます。 c. サポートアッセンブリーがエンジンガード上で同心円状になっていることを確認します。 d. アッパークランプファスナーを最初に締めて、クランプとサポートの間の隙間を閉じます。 トルク: 4.5–5.6 N·m (40–50 in-lbs) e. ロアクランプファスナーを締めます。 トルク: 4.5–5.6 N·m (40–50 in-lbs) f. アッパーブラケットファスナーをフェアリングに締めます。 トルク: 5.4–6.8 N·m (48–60 in-lbs) | |
| 2. | 左フェアリングサポート(2)について上の手順を繰り返します。 |
完成
| 1. | アウターフェアリングを組み立てます。 サービスマニュアルを参照してください。 | |
| 2. | フェアリングロアキットは、そのキットに付随している手順書に従って取り付けます。 |
