KÅPESTØTTESETT FOR ROAD GLIDE
941005702025-01-23
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett | Anbefalte verktøy | Ferdighetsnivå(1) |
|---|---|---|
47201044, 47201045 | Vernebriller, momentnøkkel |  |
(1) Du må ha og kunne bruke en momentnøkkel eller annet egnet verktøy
SETTETS INNHOLD

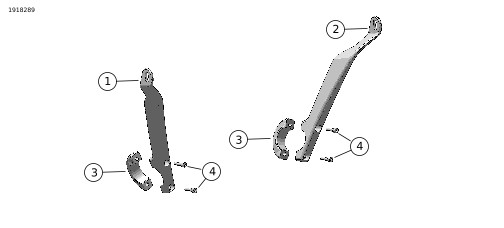

Figur 1. Settets innhold: Støtte for Road Glide-kåpe
Tabell 2. Settets innhold: Støtte for Road Glide-kåpe
 | Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
 | 1 | 1 | Brakett, kåpestøtte, høyre, polert | 47201004 | |
| 1 | Brakett, kåpestøtte, høyre, svart | 47201006 | ||
| 2 | 1 | Brakett, kåpestøtte, venstre, polert | 47201003 | |
| 1 | Brakett, kåpestøtte, venstre, svart | 47201005 | ||
| 3 | 2 | Klemme, kåpestøtte, polert | 47201007 | |
| 2 | Klemme, kåpestøtte, svart | 47201008 | ||
| 4 | 4 | Skrue, sokkelhode | 2647B | 4,5–5,6 N·m (40–50 in-lbs) |
GENERELT
Instruksjonsarket er også tilgjengelig elektronisk. Gjør ett av følgende for å kontrollere at du bruker den nyeste tilgjengelige versjonen:
- Gå til h-d.com/isheets
- Skann QR-koden i øvre venstre hjørne av instruksjonsarket
MERK
Dette instruksjonsarket kan ha en tilleggsvideo for å hjelpe montøren med å avklare en bestemt del av monteringen. En lenke til en eventuell video vil være plassert på slutten av dette instruksjonsarket.
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:
- En Harley-Davidson-forhandler.
- H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere. Hvis du vil vite mer, kan du lese listen med vanlige spørsmål og svar om abonnementer .
Disse delene er tilgjengelige hos Harley-Davidson-forhandleren:
- Separat kjøp av et motordeksel (delenr. 49000284 (krom) eller 49000285 (svart)) er nødvendig for denne monteringen.
KLARGJØRE
MERK
Montering av motordekselsett (49000284 eller 49000285) er nødvendig før du installerer dette Road Glide®-kåpestøttesettet.
| 1. | Følgende trinn skal ha blitt fullført under klargjøring og montering av motordekselsettet nevnt ovenfor: a. Fjern ytre kledning. Se servicehåndboken. |
MONTER
| 1. | Se figur 1. Sett høyre kåpestøtte (1) på det NYE motordekselet i riktig posisjon. a. Sett på plass den opprinnelige øvre skruen og skiven for å feste braketten til kåpen. Stram for hånd. b. Plasser klemmen (3) rundt motordekselet og fest skruene for hånd (4) for å feste klemmen til braketten. c. Bekreft at støtten er konsentrisk på motordekselet. d. Stram til øvre klemmefeste først for å lukke gapet mellom klemmen og støtten. Tiltrekningsmoment: 4,5–5,6 N·m (40–50 in-lbs) e. Stram til nedre klemmefeste. Tiltrekningsmoment: 4,5–5,6 N·m (40–50 in-lbs) f. Stram den øvre braketten til kåpen. Tiltrekningsmoment: 5,4–6,8 N·m (48–60 in-lbs) | |
| 2. | Gjenta trinnene for venstre kåpestøtte (2). |
FERDIG
| 1. | Sett sammen ytre kåpe. Se servicehåndboken. | |
| 2. | Installer settet for nedre kåpe ved å følge instruksjonene som følger med settet. |
