KIT DE SUPPORT DE CARÉNAGE ROAD GLIDE
941005702025-01-23
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
47201044, 47201045 | Lunettes de protection, clé dynamométrique |  |
(1) Serrer au couple de serrage ou utiliser d’autres outils et techniques modérés nécessaires
CONTENU DU KIT

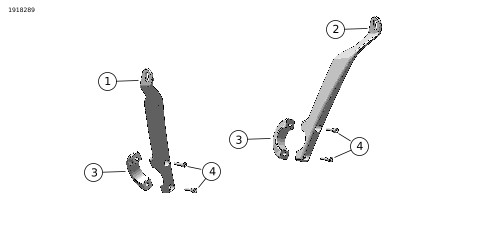

Figure 1. Contenu du kit : Support de carénage Road Glide
Tableau 2. Contenu du kit : Support de carénage Road Glide
 | Vérifier que tout le contenu est présent dans le kit avant d’installer ou de supprimer des éléments du véhicule. | ||||
|---|---|---|---|---|---|
Article | Qté | Description | No de pièce/No de référence | Remarques | |
 | 1 | 1 | Support, support de carénage, droit, poli | 47201004 | |
| 1 | Support, support de carénage, droit, noir | 47201006 | ||
| 2 | 1 | Support, support de carénage, gauche, poli | 47201003 | |
| 1 | Support, support de carénage, gauche, noir | 47201005 | ||
| 3 | 2 | Pince, support de carénage, poli | 47201007 | |
| 2 | Pince, support de carénage, noir | 47201008 | ||
| 4 | 4 | Vis, tête creuse | 2647B | 4,5–5,6 N·m (40–50 in-lbs) |
GÉNÉRALITÉS
La fiche d’instructions est également disponible en version électronique. Pour vérifier que vous utilisez la version la plus récente, effectuez l’une des opérations suivantes:
- Allez à h-d.com/isheets.
- Scannez le code QR situé dans le coin supérieur gauche de la fiche d’instructions
REMARQUE
Cette fiche d’instructions peut contenir une vidéo supplémentaire pour aider le programme d’installation à clarifier une certaine partie de l’assemblage. Le lien de la vidéo se trouverait à la fin de cette fiche d’instructions.
Modèles
Pour des renseignements concernant la configuration des modèles, consultez le Pièces et accessoires (P&A) catalogue de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com .
Communiquer avec le Centre de soutien aux clients Harley-Davidson au 1-800-258-2464 (États-Unis seulement) ou au 1-414-343-4056.
Exigences d’installation
AVERTISSEMENTLa sécurité du conducteur et de ses passagers dépend de l’installation correcte de ce kit. Suivez les procédures appropriées se trouvant dans le manuel d’entretien. Si vous n’avez pas les compétences nécessaires pour respecter ces procédures ou si vous n’avez pas les bons outils, demandez à un concessionnaire Harley-Davidson d’effectuer l’installation. Une mauvaise installation de ce kit peut entraîner la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions fait référence aux informations du manuel d’entretien. Un manuel d’entretien de l’année et du modèle de la motocyclette concernée est requis pour cette installation et peut être obtenu :
- auprès d’un concessionnaire Harley-Davidson.
- avec un accès par abonnement pour la plupart des modèles 2001 et ultérieurs dans le portail d’information sur le service H-D. Pour plus de renseignements, consulter la foire aux questions concernant les abonnements .
Ces articles sont offerts à votre concessionnaire Harley-Davidson local:
- L'achat séparé d'un kit de garde-moteur (numéro de pièce 49000284 (chrome) ou 49000285 (noir)) est requis pour cette installation.
PRÉPARATION
REMARQUE
L'installation du kit de garde-moteur (49000284 ou 49000285) est requise avant d'installer ce kit de support de carénage Road Glide®.
| 1. | L'étape suivante doit avoir été effectuée lors de la préparation et de l'installation du kit de garde-moteur référencé ci-dessus: a. Retirez le carénage extérieur. Consultez le manuel d’entretien. |
INSTALLATION
| 1. | Voir la Figure 1. Positionnez le support de carénage droit (1) sur le NOUVEAU garde-moteur en bonne position. a. Installez la vis supérieure et la rondelle d'origine pour fixer le support au carénage. Serrez à la main uniquement. b. Positionnez la pince (3) autour du garde-moteur, démarrez manuellement les vis (4) pour fixer la pince au support. c. Confirmer que l'ensemble de support est concentrique au garde-moteur. d. Serrez d'abord la fixation de la pince supérieure pour combler l'espace entre la pince et le support. Couple : 4,5–5,6 N·m (40–50 in-lbs) e. Serrez la fixation de la pince inférieure. Couple : 4,5–5,6 N·m (40–50 in-lbs) f. Serrez la fixation du support supérieur au carénage. Couple : 5,4–6,8 N·m (48–60 in-lbs) | |
| 2. | Répéter ces étapes pour le support de carénage gauche (2). |
TERMINER
| 1. | Assemblez le carénage extérieur. Consultez le manuel d’entretien. | |
| 2. | Installez le kit inférieur de carénage en suivant les instructions incluses avec ce kit. |
