CHROMOWANY ZESTAW LEWYCH I PRAWYCH MECHANIZMÓW STEROWANIA
941005892025-01-23
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
41701346 | Okulary ochronne, klucz dynamometryczny, smar do hamulców |  |
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

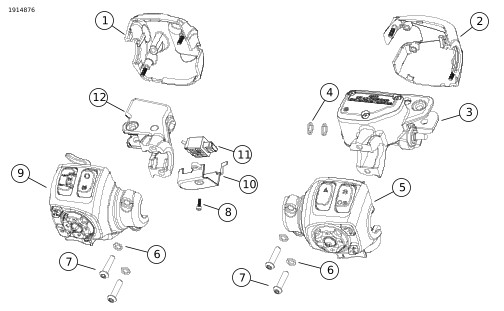

Rysunek 1. Zawartość zestawu: Lewe i prawe mechanizmy sterowania
Tabela 2. Zawartość zestawu: Zestaw lewych i prawych mechanizmów sterowania
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Pokrywa, mechanizm sterowania, lewy | 71500689 | |
| 2 | 1 | Pokrywa, mechanizm sterowania, prawy | 71500686 | |
| 3 | 1 | Zespół pompy hamulcowej, przód | 41701424 | |
| 4 | 4 | Podkładka, M10, miedziana | 41751-06A | |
| 5 | 1 | Moduł przełączników na kierownicy, prawy | 71500684 | |
| 6 | 4 | Podkładka | 6099 | |
| 7 | 4 | Wkręt | 4293 | |
| 8 | 1 | Wkręt, M3-10 | 10201173 | |
| 9 | 1 | Moduł przełączników na kierownicy, lewy | 71500687 | |
| 10 | 1 | Osłona przełącznika sprzęgła | 36700291 | |
| 11 | 1 | Przełącznik położenia dźwigni sprzęgła | 71400141 | |
| 12 | 1 | Wspornik dźwigni sprzęgła | 36700311 | |
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
Do montażu sworznia połączenia przegubowego hamulca przedniego potrzebny jest osobny zakup CCI #20 BRAKE GREASE (42830-05).
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
PRZYGOTOWANIE
| 1. | Zdejmij lewą sakwą. Zob. instrukcja serwisowa. | |
| 2. | Zdejmij lewą pokrywę boczną. Zob. instrukcja serwisowa. | |
| 3. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 4. | Spuść płyn Departament transportu (DOT) 4 z przedniego układu hamulcowego. Zob. instrukcja serwisowa. | |
| 5. | Jeśli są w wyposażeniu, wymontuj lewe i prawe lusterko. Zob. instrukcja serwisowa. |
USUŃ
| 1. | Wymontuj zespół dźwigni sprzęgła. Wyrzuć pierścień ustalający sworznia połączenia przegubowego. Zob. instrukcja serwisowa. | |
| 2. | Wymontuj lewy moduł przełączników na kierownicy. Zob. instrukcja serwisowa. | |
| 3. | Wymontuj układ sterowania sprzęgłem. Zob. instrukcja serwisowa. | |
| 4. | Wymontuj prawy moduł przełączników na kierownicy Zob. instrukcja serwisowa. | |
| 5. | wymontuj pompę hamulcową hamulca przedniego. Zob. instrukcja serwisowa. |
ZAMONTUJ
| 1. | Zobacz rysunek 1. Zamontuj nowy lewy moduł sterowania (9). Zob. instrukcja serwisowa. | |
| 2. | Zamontuj nowy wspornik układu sterowania sprzęgłem i osprzęt mocujący. Zob. instrukcja serwisowa. | |
| 3. | Zamontuj nowy przełącznik sprzęgła (11), osłonę przełącznika (10) i wkręt (8). Zob. instrukcja serwisowa. | |
| 4. | Zamontuj dźwignię sprzęgła. UWAGA W przypadku ponownego montażu dźwigni Oryginalne wyposażenie (OE) należy użyć nowego pierścienia ustalającego (nr kat. 11615), zakupionego oddzielnie. | |
| 5. | Zamontuj nowy prawy moduł sterowania (2). Zob. instrukcja serwisowa. | |
| 6. | Zamontuj nową pompę hamulcową hamulca przedniego (3) i elementy osprzętu. Zob. instrukcja serwisowa. | |
| 7. | Zamontuj przedni przewód hamulcowy do pompy hamulcowej, używając nowych podkładek (4). Zob. instrukcja serwisowa. | |
| 8. | Zamontuj dźwignię hamulca przedniego. a. Przed montażem nałóż smar hamulcowy na sworzeń połączenia przegubowego.CCI #20 BRAKE GREASE (42830-05) UWAGA W przypadku ponownego montażu dźwigni OE należy użyć nowego pierścienia ustalającego (nr kat. 11615), zakupionego oddzielnie. |
UKOŃCZONO
| 1. | Jeśli jest w wyposażeniu, zamontuj lewe i prawe lusterko. Zob. instrukcja serwisowa. | |
| 2. | Napełnij i odpowietrz układ hamulcowy. Zob. instrukcja serwisowa. | |
| 3. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 4. | Zamontuj lewą pokrywę boczną. Zob. instrukcja serwisowa. | |
| 5. | Zamontuj lewą sakwę. Zob. instrukcja serwisowa. | |
| 6. | Sprawdź poprawność działania następujących elementów: a. Działanie elektryczne wszystkich przełączników sterowania ręcznego. b. Dźwignia sprzęgła i przełącznik dźwigni sprzęgła. c. dźwignia przedniego hamulca, d. Włącznik świateł hamowania. e. Przedni i tylny układ hamulcowy. |
