SOFTAIL (DLC) STANDARD GAFFELRØRSÆT
941006192025-01-23
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt
Foreslåede værktøjer
Færdighedsniveau(1)
45500921
Sikkerhedsbriller, momentskruenøgle
(1) Specialværktøjer og teknikker påkrævet til installation
SÆTTETS INDHOLD

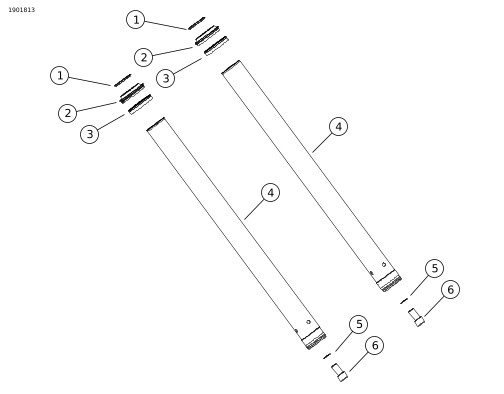

Figur 1. Sættets indhold: Softail (DLC) Standard gaffelrørsæt
Tabel 2. Sættets indhold: Softail (DLC) Standard gaffelrørsæt
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
2
O-ring
46508-01
2
2
Støvforsegling, gaffel
46512-01A
3
2
Olietætning, gaffel
46514-01A
4
2
Gaffelrør samling
45500924
5
2
Tætningsskive, spjæld
46615-06
6
2
Skrue, spjæld
45500118
GENERELT
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: h-d.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
Korrekt installation af dette kit kræver også følgende:
Loctite ® 565 Thread Sealant (99818-97)
Harley-Davidson ® tætningsfedt (11300005)
Holder til gaffelrør (HD-41177)
Værktøj til gaffeltætning/bøsning (HD-45305)
Olieniveaumåler til forgaffel (HD-59000B)
Type E Gaffelolie (62600026)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
BEMÆRK
Vigtige kosmetiske oplysninger:
  • Disse DLC (Diamond-like Carbon Coating) gaffelrør kan vise en variation i farve (grøn, lilla osv.) i bestemte områder på røret. Bemærk: Disse områder vil ikke være synlige, når de er installeret. Denne variation i farve har ingen indflydelse på ydeevne eller belægningens levetid, den er simpelthen kosmetisk.
  • På grund af kontrasten i DLC-gaffelrørets finish vil gaffelolierester være mere synlige end tidligere set på kromrøret. Denne olierest er normal og er ikke et symptom på en komponentfejl.
  • En visuel inspektion af gaffelrørets øverste affasning vil vise et lille sort malingsmærke. Dette er en del af fremstillingsprocessen og er normalt at se.
KLARGØR
1. Fjern forruden (hvis monteret). Se servicehåndbogen.
2. Fjern forhjulet. Se servicehåndbogen.
3. Afmonter forskærmen. Se servicehåndbogen.
4. Fjern forbremsekalibre. Se servicehåndbogen.
AFMONTER
1. Fjern venstre og højre gaffelsamlinger. Se servicehåndbogen.
AFMONTER
ADVARSEL
Bær beskyttelses- eller sikkerhedsbriller, når du udfører service på gaffelsamlingen. Fjern ikke skyderørsdæksler uden at løsne fjederforspændingen, da dæksler eller fjedre ellers kan flyve ud, hvilket kan resultere i dødsfald eller alvorlig personskade. (00297a)
1. Demonter venstre og højre gaffelsamlinger. Se servicehåndbogen.
MONTER
ADVARSEL
Når der monteres et hjul, og inden motorcyklen flyttes, skal bremserne pumpes, så der opbygges tryk i bremsesystemet. Utilstrækkeligt tryk kan forringe bremseegenskaberne, hvilket kan resultere i dødsfald eller alvorlig personskade. (00284a)
ADVARSEL
Når du har repareret bremsesystemet, skal du teste bremserne ved lav hastighed. Hvis bremserne ikke fungerer korrekt, kan du risikere at miste herredømmet, hvis du tester ved høj hastighed, hvilket kan resultere i dødsfald eller alvorlig personskade. (00289a)
1. Figur 1 Saml venstre gaffel ved hjælp af new elementer fra sættet. Se servicehåndbogen.
2. Komplet samling af venstre gaffel. Se servicehåndbogen.
3. Saml højre gaffel ved hjælp af new elementer. Se servicehåndbogen.
4. Komplet samling af højre gaffel. Se servicehåndbogen.
ADVARSEL
En forkert mængde forgaffelolie kan forringe styreegenskaberne og medføre tab af herredømmet, hvilket kan resultere i dødsfald eller alvorlig personskade. (00298a)
MONTERING
1. Installer venstre og højre gaffelsamlinger. Se servicehåndbogen.
UDFØRT
1. Installer forskærm. Se servicehåndbogen.
2. Monter forhjulet. Se servicehåndbogen.
3. Installer forbremsekalibre. Se servicehåndbogen.
a. Pump bremserne for at opbygge systemtryk.
4. Installer forruden (hvis monteret). Se servicehåndbogen.
Prøvekørsel
1. Prøvekør motorcyklen for at kontrollere gaffelbevægelse og tilbagespring.
2. Kontroller, at bremsesystem og gafler ikke lækker væske.
