SOFTAIL（DLC）標準叉管工具包

941006192025-01-23

一般資訊

表格1。一般資訊

套件	建議工具	技能水準⁽¹⁾
45500921	防護眼鏡，扭矩扳手

(1) 安裝所需要的特別工具或技術

套件內容

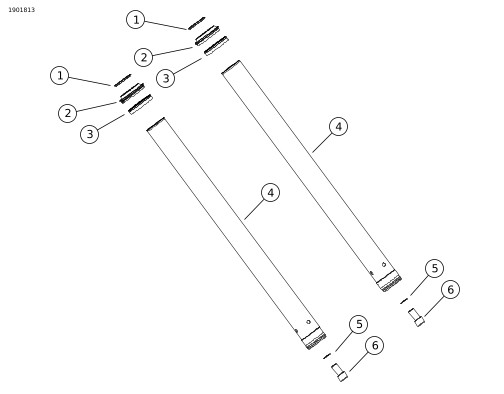

圖1。套件內容： Softail（DLC）標準叉管工具包

表格2。套件內容： Softail（DLC）標準叉管工具包

請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。
項目	數量	說明	Part No.	附註
1	2	O 形環	46508-01
2	2	塵封，叉	46512-01A
3	2	油封，叉	46514-01A
4	2	叉管組件	45500924
5	2	密封墊圈，阻尼器	46615-06
6	2	螺絲，阻尼器	45500118

概述

車型

有關車型裝配資訊，請參閱 www.harley-davidson.com 中的零件和配件 (P&A) 零售目錄或部件和配件部分。

確認使用最新版的說明書。可在以下位置取得： h-d.com/isheets

Harley-Davidson Customer Support Center，電話：1-800-258-2464（僅限美國）或1-414-343-4056。

安裝要求

警告

此工具包的正確安裝攸關騎士與乘客的安全。請使用適當的維修手冊程序。如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。此工具包安裝不當，可能造成死亡或重傷。 (00333b)

正確安裝此工具包還需要以下工具：

Loctite ^® 565 Thread Sealant 螺紋密封劑 (99818-97)

Harley-Davidson ^® 密封潤滑脂 (11300005)

叉管支架 (HD-41177)

前叉密封/襯套工具 (HD-45305)

前叉油位尺 (HD-59000B)

E型叉油（62600026）

附註

此說明書參考維修手冊上的資訊。此安裝需要一份適用該年份及重車車型的維修手冊，可從下列管道獲得：

Harley-Davidson 經銷商。
H-D 保養資訊入口網站是一款可用於多數 2001 年款及更新款車型的訂閱服務。如需更多資訊，請參閱關於訂閱的常見問題。

附註

重要外觀訊息：

這些DLC（類金剛石碳塗層）叉管可能會在管子上的特定區域顯示色差（綠色、紫色等）。説明：安裝後就看不到這些區域了。這種色差只涉及外觀，對效能或塗層壽命沒有影響。
由於DLC叉管飾面的對比度，叉的油污殘漬將比以前鍍鉻管上的更明顯。這種油污殘漬是正常的，與部件故障無關。
觀察前叉管的上部倒角時，可以發現一個小的黑色烤漆痕跡。這是製造過程的一部分，屬於正常現象。

準備

1.	取下擋風玻璃（如有配備）。請參閱維修手冊。
2.	拆下前輪。請參閱維修手冊。
3.	拆下前擋板。請參閱維修手冊。
4.	拆下前煞車鉗。請參閱維修手冊。

拆卸

拆卸左右叉組件。請參閱維修手冊。

拆解

警告

維修車叉組件時，請戴安全眼鏡或護目鏡。勿在無對釋壓彈簧預加負荷之下拆卸滑件管蓋，否則蓋和彈簧會飛出，可能造成死亡或重傷。 (00297a)

拆解左右叉組件。請參閱維修手冊。

組裝

警告

每當安裝車輪、移動重車之前，發動煞車以累積煞車系統壓力。壓力不足會不利於煞車性能，可能造成死亡或重傷。 (00284a)

警告

維修煞車系統後，以慢速測試煞車。若煞車未正確運作，以高速測試可導致失控，可能造成死亡或重傷。 (00289a)

1.	圖1使用工具包中的新貨品組裝左叉。請參閱維修手冊。
2.	左叉的完整組裝。請參閱維修手冊。
3.	使用新貨品組裝右叉。請參閱維修手冊。
4.	右叉的完整組裝。請參閱維修手冊。

警告

叉油量不正確不利於操控性，可能導致車輛失控，因而造成死亡或重傷。 (00298a)

安裝

安裝左右叉組件。請參閱維修手冊。

完成

1.	安裝前擋板。請參閱維修手冊。
2.	安裝前輪。請參閱維修手冊。
3.	安裝前煞車鉗。請參閱維修手冊。 a. 對制動器泵氣以構建系統壓力。
4.	安裝擋風玻璃（如有配備）。請參閱維修手冊。

試騎行

1.	進行重車試騎行來驗證叉行程和反彈。
2.	確認煞車系統和叉是否未洩漏液體。
