SELLA TOURING RIBASSATA
J054922025-01-23
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
52000057, 52000248, 52000249, 52000750, 52000751 | Occhiali di protezione, chiave dinamometrica |  |
(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune
CONTENUTO DEL KIT

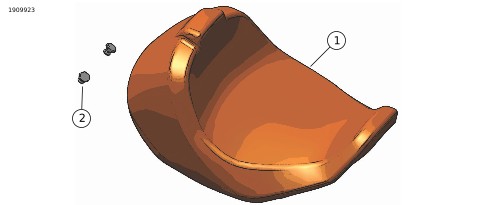

Figura 1. Contenuto del kit: Sella Touring a basso profilo (tipica)
Tabella 2. Contenuto del kit: Kit sella Touring a basso profilo
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Sella monoposto | Parte non venduta separatamente | |
| 2 | 2 | Dadi di montaggio, sella | 3633 | Kit 52000057, 52000248, 52000249 |
| 10400077 | Kits 52000750, 52000751 | |||
GENERALE
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
PREPARAZIONE
NOTA
Quando è installata una sella monoposto senza sella del passeggero, le pedane o pedaline poggiapiedi e la cinghia di appiglio del passeggero devono essere rimosse.
| 1. | Rimuovere la sella. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere la cinghia di appiglio e i dadi. |
RIMOZIONE
| 1. | Figura 2 Rimuovere due dadi (1). a. Lasciare in posizione le rondelle di fissaggio della piastra dei prigionieri in plastica (2). |
INSTALLAZIONE
| 1. | Se si installa la sella con un sellino del passeggero, vedere il foglio di istruzioni per l’installazione del sellino e della cinghia di appiglio. | |
| 2. | Installare la nuova sella monoposto. a. Figura 3 Far scorrere la sella monoposto (2) in posizione finché la linguetta anteriore non si aggancia al telaio e alla parte posteriore della sella sui perni di montaggio. b. Installare i dadi di montaggio della sella (1) sui prigionieri. Serrare. Coppia: 0,9–1,7 N·m (8–15 in-lbs) c. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. Vedere il manuale di manutenzione. | |
| 3. | Se il sellino del passeggero non viene installato, abbassare l'aletta sul retro della sella per coprire i perni di montaggio. |
| 1 | Dado (2) |
| 2 | Rondella di ritegno della piastra con i prigionieri (2) |
Figura 2. Rimuovere/installare i dadi
| 1 | Dispositivo di fissaggio (2) |
| 2 | Sella |
Figura 3. Sella monoposto (tipica)
