مقعد TOURING منخفض
J054922025-01-23
معلومات عامة
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
52000057, 52000248, 52000249, 52000750, 52000751 | نظارات واقية، مفتاح الدوران |  |
(1) إحكام الشدّ إلى قيمة عزم الدوران أو غيرها من الأدوات المتوسطة والتقنيات اللازمة
محتويات مجموعة الأدوات

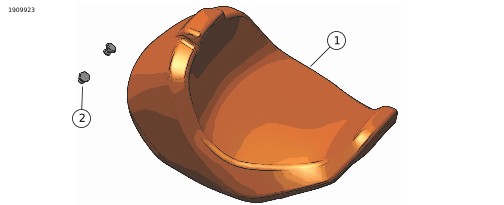

الشكل 1. محتويات المجموعة: مقعد Touring المنخفض (قياسي)
الجدول 2. محتويات المجموعة: مجموعات أدوات مقعد Touring المنخفض
 | تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
 | 1 | 1 | المقعد المفرد | لا تُباع بشكل منفصل | |
| 2 | 2 | صواميل التثبيت، المقعد | 3633 | مجموعات الأدوات 52000057 و52000248 و52000249 |
| 10400077 | مجموعات الأدوات 52000750 و52000751 | |||
عام
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:
- وكلاء Harley-Davidson.
- بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .
الإعداد
ملاحظة
عند تركيب مقعد مفرد دون مقعد للراكب، يجب إزالة مساند القدم أو دواسات القدم للراكب وكذلك حزام الإمساك للراكب.
| 1. | فكّ المقعد. راجع دليل الصيانة. | |
| 2. | انزع شريط الإمساك والصواميل. |
الإزالة
| 1. | الشكل 2 انزع الصامولتَين (1). a. اترك فلكات المسامير البلاستيكية المثبتة للوحة (2) في موضعها. |
تركيب
| 1. | في حالة تركيب مقعد بمقعد إضافي للراكب، راجع صفحة تعليمات المقعد الإضافي لتركيبه وتركيب حزام الإمساك. | |
| 2. | ركِّب المقعد المنفرد الجديد. a. الشكل 3 حرّك المقعد المنفرد الجديد (2) إلى موضعه لحين تعشيق اللسان الأمامي بالهيكل واستقرار الجزء الخلفي من المقعد فوق مسامير التثبيت. b. ركِّب صواميل تثبيت المقعد (1) على المسامير. اربط. عزم الدوران: 0,9–1,7 N·m (8–15 in-lbs) c. بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من ثباته بإحكام. راجع دليل الصيانة. | |
| 3. | إذا لم يكن المقعد الإضافي للراكب مركبًا، اسحب الشريحة الموجود في الجهة الخلفية للمقعد لأسفل لتغطية مسامير التثبيت. |
| 1 | الصامولة (2) |
| 2 | فلكة تثبيت لوحة الجويط |
الشكل 2. خلع/تركيب الصواميل
| 1 | أداة التثبيت (2) |
| 2 | المقعد |
الشكل 3. المقعد المنفرد (قياسي)
