YÊN TOURING CẤU HÌNH THẤP
J054922025-01-23
THÔNG TIN CHUNG
Bảng 1. Thông tin chung
Bộ sản phẩm
Dụng cụ khuyến nghị
Trình độ tay nghề(1)
52000057, 52000248, 52000249, 52000750, 52000751
Kính an toàn, Cần siết lực
(1) Yêu cầu siết tới giá trị mô-men xoắn hoặc các công cụ và kỹ thuật vừa phải
CÁC CHI TIẾT TRONG BỘ SẢN PHẨM

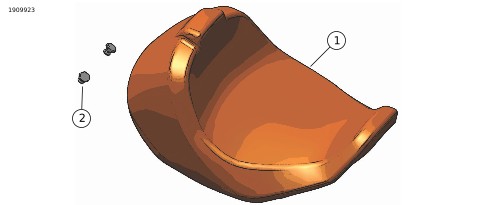

Hình 1. Các chi tiết trong bộ sản phẩm: Yên xe Touring cấu hình thấp (điển hình)
Bảng 2. Các chi tiết trong bộ sản phẩm: Bộ Yên xe Touring cấu hình thấp
Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe.
Mặt hàng
Số lượng
Mô tả
Số bộ phận
Lưu ý
1
1
Yên đơn
Không bán rời
2
2
Đai ốc lắp, yên xe
3633
Bộ dụng cụ 52000057, 52000248, 52000249
10400077
Bộ dụng cụ 52000750, 52000751
THƯỜNG
Mẫu xe
Để biết phụ tùng phù hợp với mẫu xe nào, vui lòng xem Phụ tùng và phụ kiện (P&A) Catalog Bán lẻ hoặc mục Phụ tùng và Phụ kiện trên www.harley-davidson.com
Kiểm tra xem tờ hướng dẫn có phải là phiên bản mới nhất không. Nó có sẵn tại: h-d.com/isheets
Liên hệ Trung tâm Hỗ trợ Khách hàng Harley-Davidson theo số điện thoại 1-800-258-2464 (chỉ Hoa Kỳ) hoặc 1-414-343-4056.
Yêu cầu lắp đặt
CẢNH BÁO
Sự an toàn của người lái và người ngồi sau phụ thuộc vào việc lắp đặt chính xác bộ chi tiết này. Sử dụng các quy trình thích hợp trong hướng dẫn bảo dưỡng. Nếu bạn không đủ khả năng làm theo quy trình hoặc không có đúng dụng cụ, hãy nhờ đại lý của Harley-Davidson thực hiện việc lắp đặt. Việc lắp sai bộ chi tiết này có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. (00333b)
LƯU Ý
Tờ hướng dẫn này có tham chiếu đến thông tin hướng dẫn bảo dưỡng. Quá trình lắp đặt này đòi hỏi phải có sách hướng dẫn bảo dưỡng của mẫu mô-tô thuộc năm này và có sẵn từ:
  • Đại lý Harley-Davidson.
  • Cổng thông tin dịch vụ H-D, truy cập theo đăng ký có sẵn với hầu hết các mẫu xe từ 2001 trở về sau. Để biết thêm thông tin, hãy xem mục Câu hỏi thường gặp về đăng ký .
CHUẨN BỊ
LƯU Ý
Khi lắp đặt yên đơn mà không có yên sau, phải tháo chỗ để chân, thanh gác chân và đai móc cho người ngồi sau.
1. Tháo yên. Xem sách hướng dẫn bảo dưỡng.
2. Tháo quai nắm và đai ốc.
THÁO
1. Hình 2 Tháo đai ốc (1).
a. Để vòng đệm giữ tấm gu rông bằng nhựa (2) tại chỗ.
LẮP ĐẶT
1. Nếu lắp đặt yên có tựa lưng cho người ngồi sau, hãy tham khảo tờ hướng dẫn sử dụng thuốc để lắp đặt dây đeo và quai nắm.
2. Lắp yên đơn mới.
a. Hình 3 Trượt yên đơn mới (2) vào vị trí cho đến khi vấu phía trước gắn khung và phía sau yên qua gu rông lắp.
b. Lắp đai ốc tùy chỉnh của yên xe (1) lên gu rông. Siết chặt.
Mô-men: 0,9–1,7 N·m (8–15 in-lbs)
c. Sau khi lắp đặt túi yên, kéo yên xe lên để kiểm tra xem yên được lắp chắc chắn hay chưa. Xem sách hướng dẫn bảo dưỡng.
3. Nếu một trụ không được lắp đặt, hãy kéo nắp xuống ở phía sau ghế để che các gu rông lắp.
1Đai ốc (2)
2Vòng đệm giữu tấm gu rông(2)
Hình 2. Tháo/Lắp Đai ốc
1Đai ốc siết (2)
2Yên xe
Hình 3. Yên đơn (điển hình)
