TOURING-NIEDRIGPROFILSITZ

J054922025-01-23

ALLGEMEINE INFORMATIONEN

Tabelle 1. Allgemeine Informationen

Sätze	Empfohlene Werkzeuge	Fähigkeitsniveau⁽¹⁾
52000057, 52000248, 52000249, 52000750, 52000751	Schutzbrille, Drehmomentschlüssel

(1) Festziehen auf den Drehmomentwert oder andere Werkzeuge und Techniken mittlerer Schwierigkeit erforderlich

INHALT DES SATZES

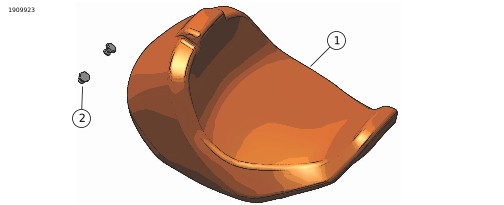

Abbildung 1. Inhalt des Satzes: Low Profile Touring Sitz (typisch)

Tabelle 2. Inhalt des Satzes: Low Profile Touring Sitzsätze

Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
Teil	Menge	Beschreibung	Teile-Nr.	Anmerkungen
1	1	Solo-Sitz	Nicht einzeln erhältlich
2	2	Befestigungsmuttern, Sitz	3633	Sätze 52000057, 52000248, 52000249
2	2	Befestigungsmuttern, Sitz	10400077	Sätze 52000750, 52000751

ALLGEMEINES

Modelle

Informationen zur Modellausstattung finden Sie im Teile und Zubehör (P&A) Einzelhandelskatalog oder im Abschnitt Teile und Zubehör von www.harley-davidson.com .

Achten Sie darauf, immer die neueste Version der Einbauanleitung zu verwenden. Diese finden Sie unter: h-d.com/isheets

Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.

Einbauanforderungen

WARNUNG

Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)

HINWEIS

Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich und ist erhältlich bei:

Einem Harley-Davidson-Händler.
H-D Service-Informationsportal, ein abonnementbasierter Zugang, der für die meisten Modelle ab 2001 verfügbar ist. Weitere Informationen finden Sie unter Häufig gestellte Fragen zu Abonnements .

VORBEREITUNG

HINWEIS

Die Soziusfußrasten bzw. -trittbretter und der Soziushalteriemen müssen entfernt werden, wenn ein Solositz ohne Soziussitz eingebaut wird.

1.	Den Sitz ausbauen. Siehe Werkstatthandbuch.
2.	Halteriemen und Muttern entfernen.

AUSBAU

Abbildung 2 Die beiden Muttern (1) entfernen.

a. Die Kunststoff-Sicherungsscheiben (2) der Stehbolzenplatte an Ort und Stelle. lassen

EINBAU

1.	Wenn ein Sitz mit einem Soziussitz eingebaut wird, für den Einbau von Soziussitz und Halteriemen auf die Soziussitz-Einbauanleitung Bezug nehmen.
2.	Den neuen Solo-Sitz einbauen. a. Abbildung 3 Den Solo-Sitz (2) in die richtige Position schieben, bis die vordere Zunge in den Rahmen einrastet und der hintere Teil des Sitzes über den Befestigungsbolzen liegt. b. Die Sitz-Befestigungsmuttern (1) an den Bolzen einbauen. Festziehen. Drehmoment: 0,9–1,7 N·m (8–15 in-lbs) c. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. Siehe Werkstatthandbuch.
3.	Wenn kein Soziussitz eingebaut wird, die Klappe an der Rückseite des Sitzes nach unten ziehen, um die Befestigungsbolzen abzudecken.

1	Mutter (2)
2	Stehbolzenplatte Sicherungsscheibe (2)

Abbildung 2. Muttern entfernen/einbauen

1	Befestigungsteil (2)
2	Sitz

Abbildung 3. Solo-Sitz (typisch)
