TOURING-ZADEL MET LAAG PROFIEL

J054922025-01-23

ALGEMENE INFORMATIE

Tabel 1. Algemene informatie

Sets	Voorgestelde Tools	Vaardigheidsniveau⁽¹⁾
52000057, 52000248, 52000249, 52000750, 52000751	Veiligheidsbrillen, momentsleutel

(1) Aanhalen tot de momentwaarde of andere aangewezen tools en technieken zijn vereist

SETINHOUD

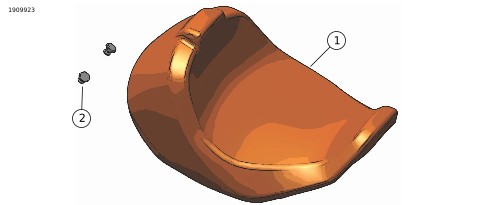

Afbeelding 1. Setinhoud: Toerzadel met laag profiel (standaard)

Tabel 2. Setinhoud: Kits voor toerzadel met laag profiel

Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
Onderdeel	Aantal	Beschrijving	Onderdeelnr.	Opmerkingen
1	1	Solozadel	Niet afzonderlijk verkrijgbaar
2	2	Bevestigingsmoeren, zitting	3633	Kits 52000057, 52000248, 52000249
2	2	Bevestigingsmoeren, zitting	10400077	Kits 52000750, 52000751

ALGEMEEN

Modellen

Voor modelgerelateerde informatie raadpleegt u de Onderdelen en accessoires (P&A) Detailhandelcatalogus of het gedeelte ';Parts and Accessories'; (Onderdelen en accessoires) op www.harley-davidson.com .

Verifieer dat de meest recente versie van het instructieblad wordt gebruikt. Deze is beschikbaar op: h-d.com/isheets

Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.

Montagevereisten

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:

Een Harley-Davidson dealer.
H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen. Voor meer informatie zie Vaak gestelde vragen over abonnementen .

VOORBEREIDEN

OPMERKING

Wanneer een solo zadel zonder passagierszadel wordt gemonteerd, moeten de voetsteunen of treeplanken en de steunriem voor de passagier worden verwijderd.

1.	Verwijder het zadel. Zie de servicehandleiding.
2.	Verwijder steunriem en moeren.

VERWIJDEREN

Afbeelding 2 Verwijder twee moeren (1).

a. Laat de kunststof bevestigingsringen (2) op hun plaats.

INSTALLEREN

1.	Als u het zadel installeert met een passagierszadel, raadpleeg dan het instructieblad van het passagierszadel voor installatie van passagierszadel en steunriem.
2.	Installeer het nieuwe solo-zadel. a. Afbeelding 3 Schuif het solo-zadel (2) in positie totdat het voorste lipje in het frame grijpt en de achterkant van het zadel over de bevestigingspennen valt. b. Monteer de zadelbevestigingsmoeren (1) op de pennen. Haal de bouten aan. Koppel: 0,9–1,7 N·m (8–15 in-lbs) c. Trek na de montage het zadel omhoog om te controleren of het goed vastzit. Zie de servicehandleiding.
3.	Als er geen duozit wordt geïnstalleerd, trekt u de flap aan de achterkant van het zadel naar beneden om de bevestigingspennen te bedekken.

1	Moer (2)
2	Sluitring van tapeindplaat (2)

Afbeelding 2. Verwijder/ monteer moeren

1	Bevestiging (2)
2	Zadel

Afbeelding 3. Solo-zadel (standaard)
