NISKOPROFILOWE SIODŁO TOURING
J054922025-01-23
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
52000057, 52000248, 52000249, 52000750, 52000751 | Okulary ochronne, klucz dynamometryczny |  |
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

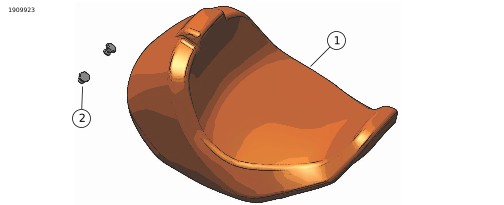

Rysunek 1. Zawartość zestawu: Niskoprofilowe siodło Touring (typowe)
Tabela 2. Zawartość zestawu: Zestawy niskoprofilowego siodła Touring
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Siodło jednoosobowe | Nie jest sprzedawany jako oddzielna część zamienna | |
| 2 | 2 | Nakrętki mocujące, siodło | 3633 | Zestawy 52000057, 52000248, 52000249 |
| 10400077 | Zestawy 5200075o, 52000751 | |||
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
PRZYGOTOWANIE
UWAGA
Jeżeli siodło solo jest zamontowane bez siodełka dla pasażera, musisz wymontować podnóżki lub podesty pasażera oraz pasek uchwytu pasażera.
| 1. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| 2. | Zdejmij pasek uchwytu i odkręć nakrętki. |
USUŃ
| 1. | Rysunek 2 Odkręć dwie nakrętki (1). a. Pozostaw na miejscu podkładki utrzymujące plastikową płytę z kołkami (2). |
ZAMONTUJ
| 1. | Jeśli montujesz siodło z siodełkiem pasażera, zapoznaj się z instrukcją obsługi siodełka pasażera, aby zamocować siodełko i pasek uchwytu. | |
| 2. | Zamontuj nowe pojedyncze siodło. a. Rysunek 3 Wsuń nowe pojedyncze siodło (2) na miejsce tak, aby przedni występ zaczepił się o ramę, a tylna część siodła znalazła się nad kołkami mocującymi. b. Nakręć na kołki nakrętki mocujące siodło (1). Dokręć momentem. Moment obrotowy: 0,9–1,7 N·m (8–15 in-lbs) c. Po zamontowaniu siodła pociągnij za nie, aby sprawdzić, czy jest właściwie zamontowane. Zob. instrukcja serwisowa. | |
| 3. | Jeśli nie jest montowane siodełko dla pasażera, pociągnij za klapkę z tyłu siodła, aby przykryć kołki do mocowania. |
| 1 | Nakrętka (2) |
| 2 | Podkładka zabezpieczająca płytkę z kołkami (2) |
Rysunek 2. Odkręcanie/Przykręcanie nakrętek
| 1 | Element mocujący (2) |
| 2 | Siodło |
Rysunek 3. Siodło pojedyncze (typowe)
