ערכת משענת גב לרוכב
J064322025-01-23
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
52300409, 52300745 | משקפי בטיחות |  |
(1) נדרשים רק כלים פשוטים וטכניקות פשוטות
תכולת הערכה

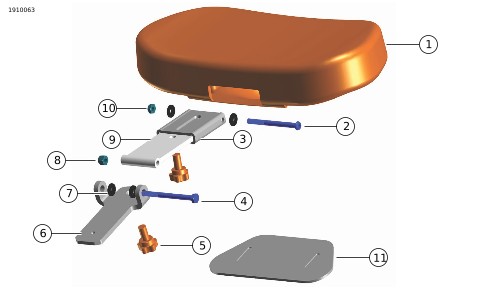

תרשים 1. תכולת הערכה: משענת גב - רוכב
טבלה 2. תכולת הערכה: ערכות משענת גב לרוכב
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 1 | מכלול משענת גב | לא נמכר בנפרד | |
| 2 | 1 | בורג, ראש כפתור | לא נמכר בנפרד | |
| 3 | 1 | ציר לראש משענת הגב | לא נמכר בנפרד | |
| 4 | 1 | בורג ראש משושה חוזק 8, שחור | לא נמכר בנפרד | |
| 5 | 2 | כפתור כוונון | 51868-06A | |
| 6 | 1 | תושבת הרכבה תחתונה | לא נמכר בנפרד | |
| 7 | 4 | דסקית כתף, ניילון | לא נמכר בנפרד | |
| 8 | 1 | אום נעילה, פלדת אל-חלד, השחרה אוקסידית | לא נמכר בנפרד | |
| 9 | 1 | תושבת הרכבה עליונה | לא נמכר בנפרד | |
| 10 | 1 | אום נעילה, פלדת אל-חלד | לא נמכר בנפרד | |
| 11 | 1 | כיסוי כפתור מתכוונן | 50700055 | |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
הסר
| 1. | הסר את המושב. עיין במדריך הטיפולים. | |
| 2. | הסר צד אחד של רצועת האחיזה. עיין במדריך הטיפולים. |
התקנה
| 1. | איור 2 העבר את רצועת האחיזה דרך כיסוי כפתור הכוונון. | |
| 2. | חבר רצועת אחיזה לרכב. | |
| 3. | התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. הערה ניתן לגשת לתא של משענת גב הרוכב במשיכה והפרדה ביד של מקטעי מושב הרוכב ומושב הנוסע. | |
| 4. | כשמשענת הגב של הרוכב מקופלת קדימה, הכנס את תושבת ההרכבה התחתונה לתא שבמושב. הערה כשמשענת הגב משתלבת כהלכה במקום הנכון אמור להישמע צליל נקישה ("קליק"). | |
| 5. | לחץ כלפי מטה על מכלול משענת גב הרוכב עד שהוא משתלב באופן מלא. |

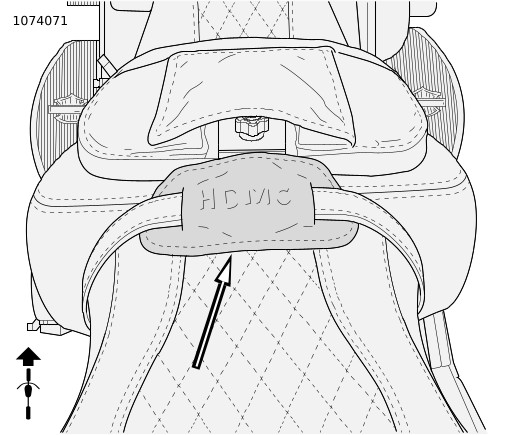

תרשים 2. כיסוי ידית כוונון מותקן
כוונון
| 1. | הרם את משענת הגב וכוונן אותה כנדרש לנוחות הרוכב. |
הערה
- יש להרפות את הידוק כפתור הכוונון כדי לאפשר הזזה של משענת הגב מעלה ומטה, ולאחר מכן להדק אותו שוב כדי לנעול אותה במקומה.
- יש לסובב את כפתור הכוונון בכיוון השעון כדי להטות את משענת הגב לפנים או נגד כיוון השעון כדי להטות אותה לאחור.
| 1 | ידית כיוון גובה |
| 2 | ידית כיוון הישענות קדימה |

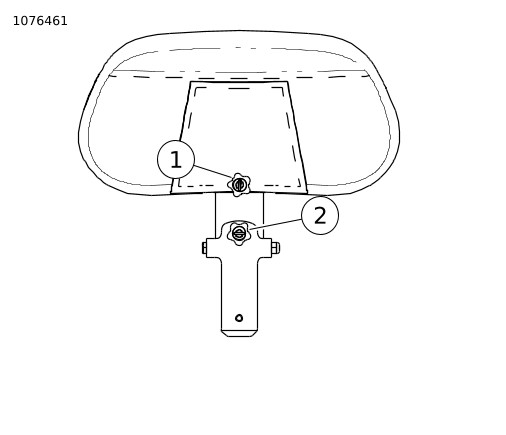

תרשים 3. כפתורי כיוון למשענת הגב של הרוכב
